Kabelmanagement: flexibel, schroefbaar, zelfklevend, beschermend - een overzicht van de mogelijkheden voor industriële toepassingen

Kabelmanagement betekent veilige, georganiseerde, ruimtebesparende bekabeling

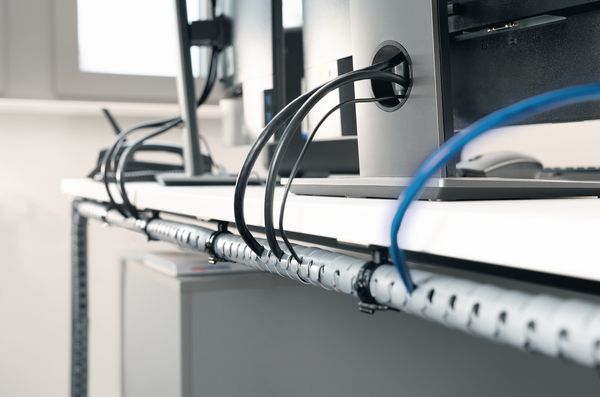

Helawrap kabelbundelslang

Kabelmanagement is een essentieel onderdeel van het dagelijkse werk van een elektricien of paneelbouwer. Met efficiënte kabelmanagementproducten kunt u bekabeling "onzichtbaar" maken, het risico op letsel verminderen en tegelijkertijd ruimte besparen.

Kabelmanagementproducten zijn echter niet alleen interessant voor de elektricien of de schakelkastbouwer. Facility managers, doe-het-zelvers en iedereen thuis met veel elektrische apparatuur op het bureau of in de woonkamer kan profiteren van een optimaal kabelmanagement dat helpt om orde te scheppen, bijvoorbeeld door:

  • kabels in verschillende richtingen te leggen
  • aftakking van kabels
  • bescherming van de kabels
  • het elimineren van struikelblokken





Product overzicht:



Bekijk deze video om te zien hoe u uw bekabeling kunt organiseren en beveiligen:

Kabelmanagement voor wanden en randen

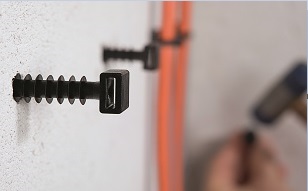

Wandkabelmanagement: met gespecialiseerde wandpluggen

LOK voor kabelmanagement op wanden: kan zowel binnen als buiten worden gebruikt.

Dit zijn speciaal ontwikkelde wandpluggen. Ze zijn ideaal voor het bevestigen van leidingen in de spouw van een muur - als horizontale of verticale kabelmanager.

Eenvoudigweg veilig in voorgeboorde gaten slaan. De kop van de deuvel is een bevestigingspunt voor kabelbinders en zorgt voor een eenvoudig en effectief kabelmanagement - ook op materialen waar vaak spijkerclips falen.

Verdere voordelen:

  • geschikt voor vele materialen zoals beton, steen of hout
  • LOK01B geschikt voor zacht metselwerk en 6 mm gaten
  • LOK05 behoudt ruimte tussen de bevestigde kabel en het oppervlak



Kabelmanagement met bevestigingsclips: EdgeClip

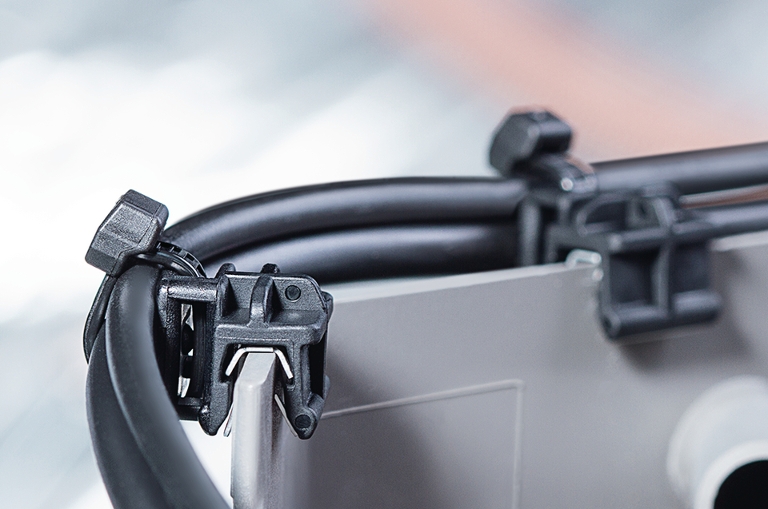

EdgeClips zijn de ideale oplossing voor kabelmanagement waar gaten niet acceptabel zijn of waar lijm het laat afweten.

Een andere snelle en eenvoudige manier om bekabeling te geleiden is door gebruik te maken van onze EC-montageclips. EC staat voor EdgeClip. Met deze bevestigingsclips kunt u kabels en draden stevig bevestigen aan paneel- of componentranden zonder te boren of te plakken.

 Ze zorgen voor een flexibele, georganiseerde geleiding van kabelbomen, kabels of leidingen. De EdgeClip is bestand tegen hoge trekkrachten en is voorzien van een stevig bevestigingspunt voor kabelbinders om een permanent kabelmanagement te garanderen.



Voordelen:

  • breed scala aan varianten - kabelmanagement mogelijk op, over of langs de randen
  • montageclips voor drie randdiktes beschikbaar
  • eenvoudige 'push-on' handmatige installatie aan de rand
  • beveiliging zonder boren, schroeven of plakken

U kunt meer informatie over kabelmanagement oplossingen met EdgeClips vinden op onze bevestigingsclips pagina.

Schroefbaar en zelfklevend kabelmanagement

Wandkabelmanagement met schroefbare houders: Q-Mount

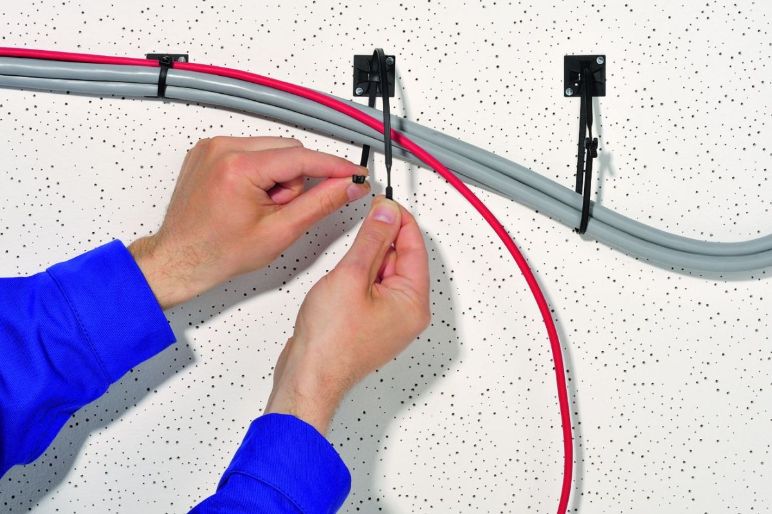

Sommige kabelmanagementproducten kunnen worden gecombineerd met kabelbinders - Q-Mounts zijn daar een voorbeeld van.

Onze schroefbare Q-Mount serie kabelhouders zijn geschikt voor gebruik in de elektrotechnische industrie. Deze kunnen perfect worden gecombineerd met onze Q-tie kabelbinders, die aan vier zijden kunnen worden ingevoerd.

Het speciale ontwerp houdt de bundelband in een verticale positie, zodat beide handen vrij zijn tijdens de installatie. Dit zijn optimale omstandigheden voor tijdelijk en permanent kabelmanagement, vooral langs muren.

Kabelmanagement systeem met zelfklevende houders - FlexTack

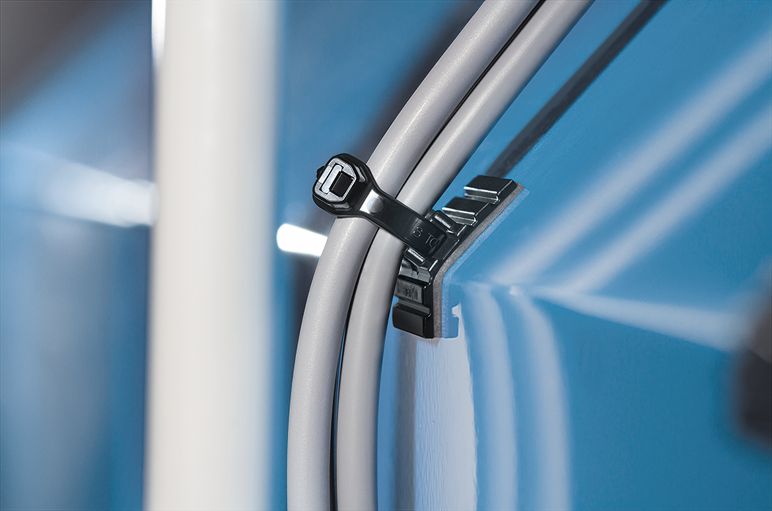

De FlexTack kabelbinderhouder is een flexibel kabelmanagement oplossing voor ronde en schuine oppervlakken.

Als schroeven of boren om kabelbinders te bevestigen niet mogelijk is, dan hebben we een eenvoudig antwoord - zelfklevende houders. Deze zelfklevende accessoires zijn geschikt voor het bevestigen van kabels op verschillende oppervlakken.

FlexTack is een bijzonder innovatieve bevestigingsoplossing voor kabelgeleiding over gebogen of schuine oppervlakken.


De voordelen van bevestigingen in combinatie met gemodificeerde acrylaatlijm:

  • hoge temperatuurbestendigheid
  • hoge cohesiesterkte en goede weersbestendigheid
  • niet boren of schroeven betekent minder kans op corrosie.
  • gewichtsvoordeel ten opzichte van mechanische bevestiging
  • de productiekosten kunnen worden verlaagd
  • snelle, eenvoudige en flexibele installatie

Meer inzicht in onze zelfklevende en schroefbare houders vindt u hier.

Bureau kabelmanagement

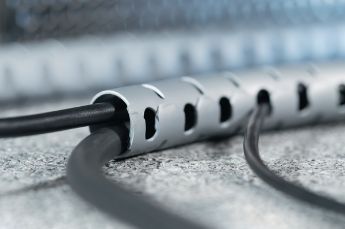

Kabelorganisator: Helawrap

Denk aan alle kabels die achter en onder bureau's, hifi-systemen of televisietoestellen lopen. Deze wirwar van kabels zien er niet alleen onaantrekkelijk uit, maar vormen ook een risico op struikelen. Wij hebben de oplossing voor een optimaal en schoon kabelmanagement aan bureaus - de beschermende Helawrap-kabelbescherming. Dit is een kunststof slang van polypropyleen, die met behulp van een speciaal gereedschap - zoals bij een rits - gemakkelijk over de kabels kan worden getrokken. Zo kunnen ook langere kabels snel en eenvoudig worden gebundeld en op verschillende plaatsen worden vertakt.

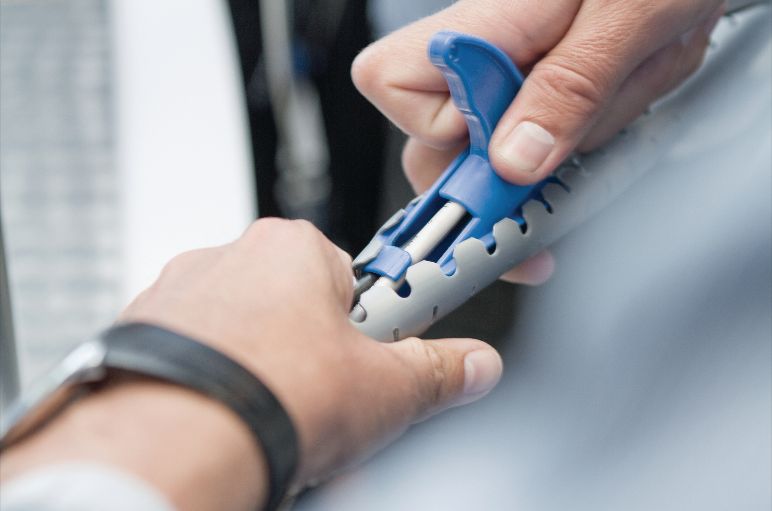

Helawrap: is een populaire oplossing voor het kabelmanagement van bureaus.

Voordelen:

  • gemakkelijk en moeiteloos te gebruiken
  • goede bescherming tegen schuren
  • kabelmanagement over de gehele lengte mogelijk
  • kan worden hergebruikt
  • verkrijgbaar in verschillende kleuren (zwart, grijs, wit)

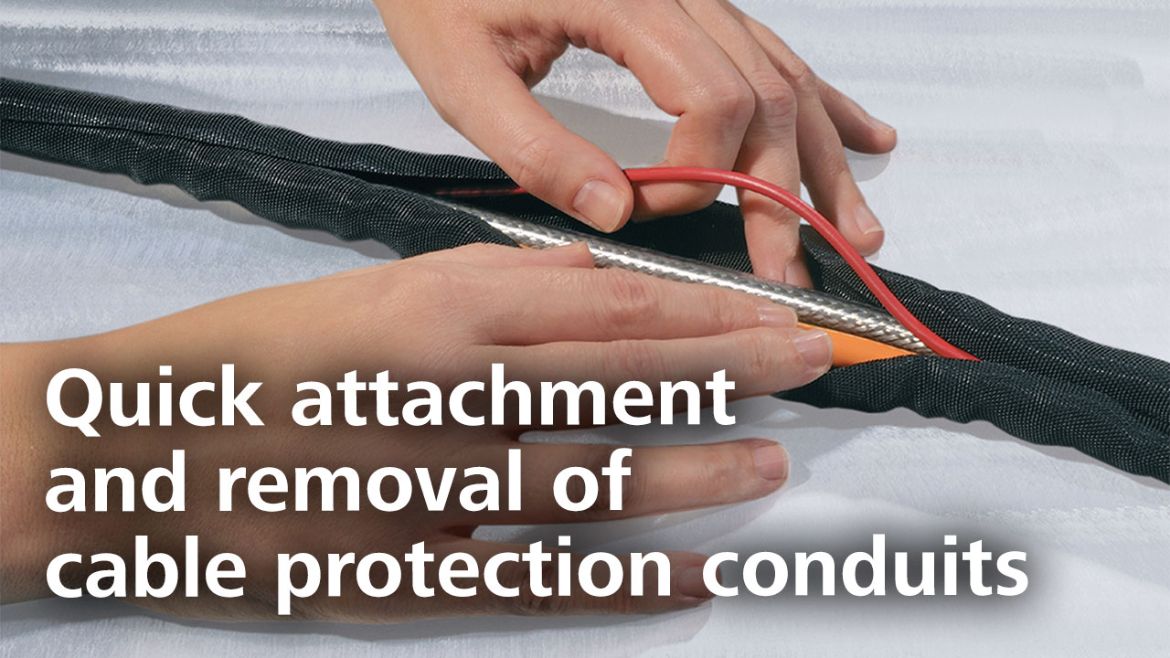

Beschermende gevlochten kous: Twist-In

Een ander bureau kabelmanagement idee is onze Helagaine Twist-In serie. Dit is een zelfsluitende beschermende kous van polyester. Deze zorgt niet alleen voor orde, maar beschermt ook de gebundelde kabels tegen slijtage. Het ontwerp van de beschermslang maakt het mogelijk om op elk moment gemakkelijk toegang te krijgen voor onderhoud of extra kabels.

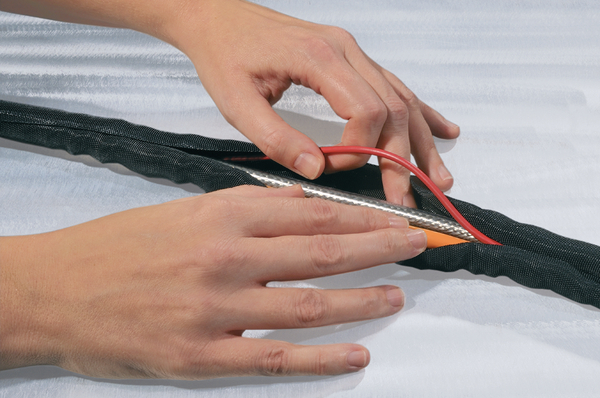

Makkelijk te gebruiken bureau kabelmanagement idee: de zelfsluitende Twist-In.

Voordelen:

  • zelfsluitende beschermende kous van polyester
  • zeer goede bescherming tegen slijtage
  • ideaal voor installatie achteraf
  • gemakkelijke, eenvoudige bevestiging en verwijdering

Flexibel kabelmanagement

Verplaatsbare kabelhouder: Omega-clips

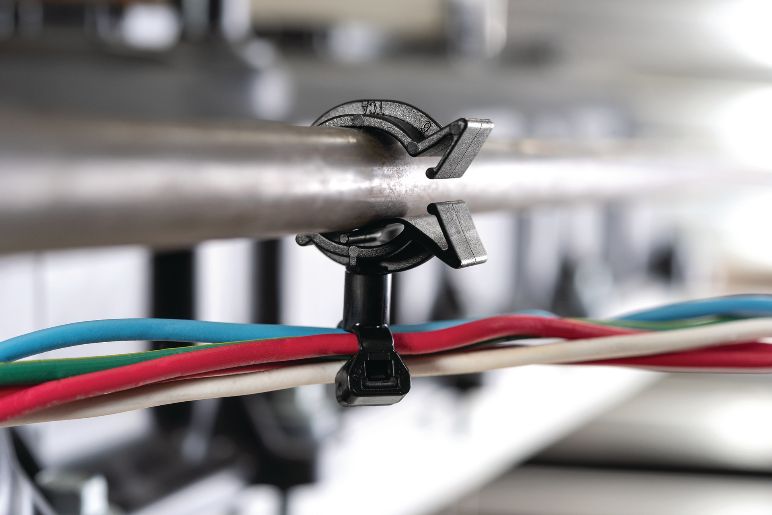

Flexibele kabelmanagementclips voor het geleiden van kabels en aders in elke richting.

Flexibel kabelmanagement van kabels en aders in elke richting is mogelijk met onze montageclips uit de Omega-serie.  Deze serie kenmerkt zich door de eenvoudige montage van de clips op een kabel, slang of buis. Ze kunnen eenvoudig worden bevestigd en zijn daarom geschikt voor montage achteraf.



 Deze Omega-clips zijn 360° draaibaar en compenseren de beweging van de geleide kabels. Deze kabelmanagementclips zijn vooral populair in de automotive industrie voor het verbinden van kabels met verschillende stijfheid.

Bedradingskanaal: HelaDuct Flex

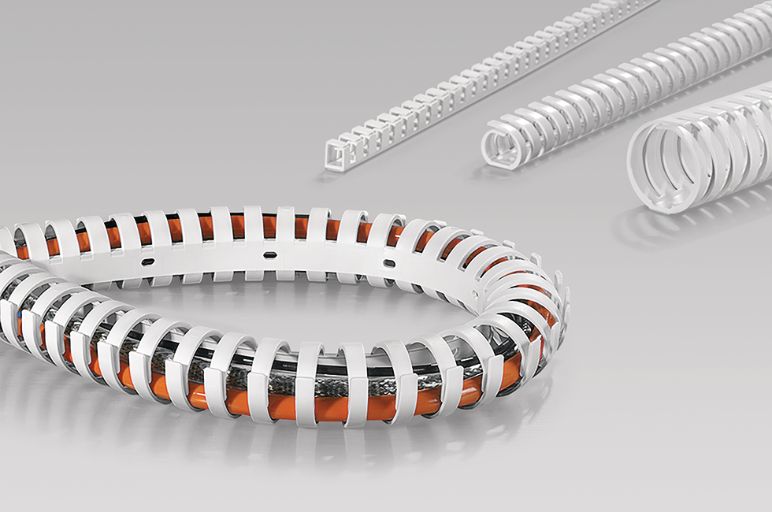

HelaDuct Flex: populaire kabelmanagementoplossing voor kantoorgebouwen.

Voor veel installateurs zijn flexibele kabelmanagementsystemen bijzonder belangrijk. Het maakt ruimtebesparende geleiding mogelijk in vele omgevingen. Een eenvoudige geleiding en een optimale benutting van de ruimte maken dit flexibele bedradingskanaal aantrekkelijk voor gebruik in de paneelbouw, bijvoorbeeld tussen de deur en de zijkanten van een afsluiting.

Eenvoudige geleiding en optimale ruimtebenutting maken het product aantrekkelijk - vooral voor gebruik in de paneelbouw.



Dit product biedt nog meer voordelen:

  • HelaDuct Flex wordt bevestigd met zelfklevende tape, waardoor boren niet nodig is.
  • zelfklevende tape maakt een snelle montage mogelijk.
  • HelaDuct Flex is uiterst flexibel en kan onder een hoek van 90° en hoger worden gemonteerd.
  • onze flexibele kabelgoot is eenvoudig te openen en geschikt voor onderhoud achteraf.

Kabelmanagement voor speciale industriële toepassingen

Kabelmanagement ideeën voor de paneelbouw

Kabelmanagement is een van de belangrijkste uitdagingen voor paneelbouwers. Het organiseren van de geleiding en het beschermen van zoveel mogelijk aders in zo weinig mogelijk bedradingskanalen is de uitdaging. Deze interactie moet zorgen voor een structuur die het latere onderhoudswerk zo veilig en gemakkelijk mogelijk maakt voor de elektricien.

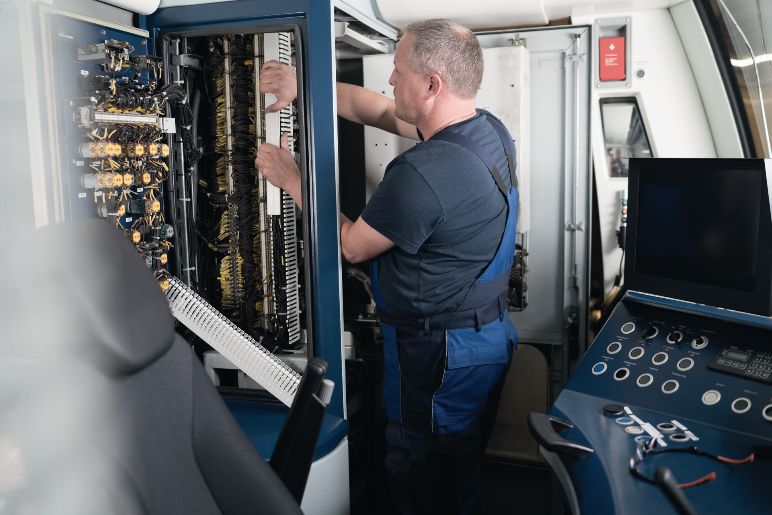

HellermannTyton biedt een scala aan kabelmanagementproducten voor paneelbouw.

HellermannTyton heeft de HelaDuct productserie voor deze bijzondere vorm van kabelmanagement op de markt gebracht. Het bevat zowel bedradingskanalen als speciaal ontwikkelde bevestigingsklemmen die voorkomen dat de kabels eruit vallen als de afdekking wordt verwijderd.

Daarnaast omvat ons assortiment bevestigingselementen en gereedschappen voor het randloos verwijderen van zijwandsegmenten en vingers.









De voordelen van onze kabelmanagementoplossingen in de paneelbouw:

  • robuuste en halogeenvrije bedradingskanalen van hoogwaardige materialen.
  • eenvoudige verwijdering van de vingers voor een snelle installatie
  • letselvrij werken dankzij braamvrije randen
  • schroefloze bevestiging van de kanalen met kunststof klinknagels
  • kabelbinders kunnen met behulp van speciale bevestigingselementen in de kanalen worden bevestigd

Meer informatie en producten rond ons paneelbouwassortiment vindt u in onze brochure.

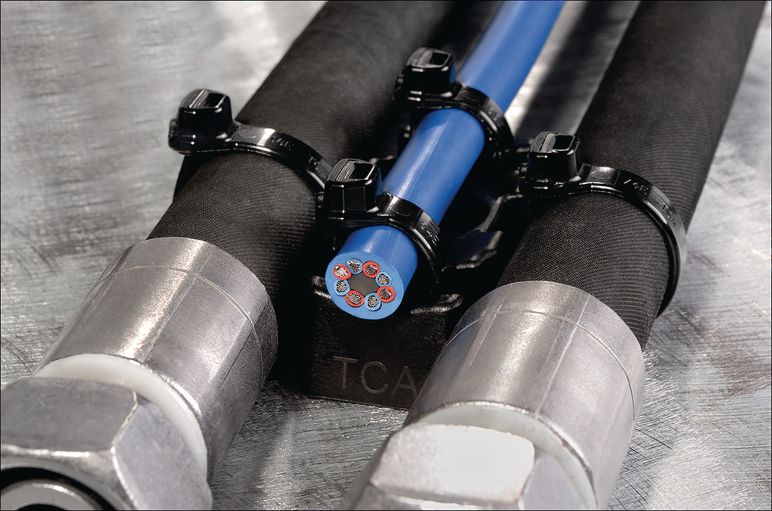

Kabelmanagementoplossingen voor de heavy-duty industrie

In de heavy-duty industrie zijn gespecialiseerde, individuele kabelmanagementoplossingen vaak gevraagd.

Bij heavy-duty toepassingen bestaat het risico van kabelbeschadiging en defecte bundeling door scherpe metalen bevestigingen. Om dit te voorkomen hebben we de Saddle Mount serie ontwikkeld voor heavy-duty toepassingen.

Deze robuuste kunststof onderdelen zijn vast gemonteerd met draadbouten of -schroeven en garanderen een veilige houvast, zelfs bij sterke trillingen. Elektrische bekabeling en pneumatische of hydraulische slangen kunnen met kabelbinders worden bevestigd. Met dit type kabelmanagement kunnen tot drie parallelle bundels veilig worden geleid.


Verdere voordelen:

  • lager gewicht in vergelijking met een metalen product
  • bundelbescherming door glad oppervlak
  • thermische, elektrische en trillingsdemping

Kabelmanagement producten voor de windindustrie

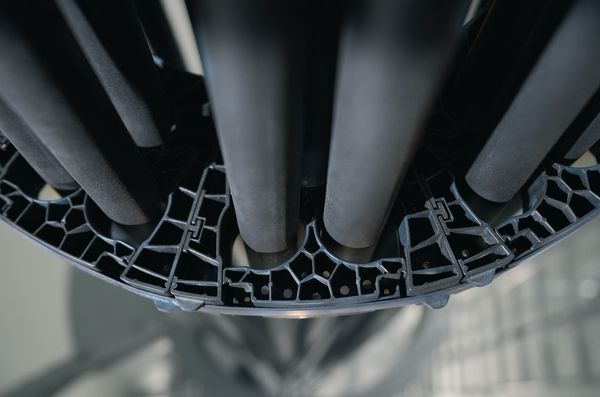

Omstandigheden in de windindustrie vragen om speciale kabelmanagement ideeën.

In de windindustrie is het geleiden van bekabeling en aders binnen de lus, waar de draaibare gondel de toren ontmoet, een bijzondere uitdaging omdat deze bekabeling voortdurend wordt gedraaid. We hebben de Loop Spacer ontwikkeld om slijtage tussen de kabelmantels te voorkomen.

Het is eenvoudig te installeren met behulp van een kliksysteem, creëert overzicht en verbetert ook het koelgedrag van de bekabeling.

FAQ - Veelgestelde vragen

Waarom is kabelmanagement belangrijk?

Kabelmanagement is om verschillende redenen essentieel. Het helpt een schoon en professioneel uiterlijk te behouden, vermindert het risico op ongelukken of struikelen, verbetert de luchtstroom en ventilatie, vergemakkelijkt probleemoplossing en onderhoud, en maakt het gemakkelijker om specifieke kabels te identificeren en er bij te kunnen wanneer dat nodig is.

Hoe kan ik bekabeling achter mijn bureau ordenen?

Om bekabeling achter een bureau of entertainmentcentrum te ordenen, moet je eerst alle apparaten loskoppelen en overbodige kabels verwijderen. Gebruik kabelbinders, klittenband of kabelhulzen om kabels te groeperen en te bundelen. Houd stroomkabels gescheiden van datakabels om interferentie te voorkomen. Gebruik zelfklevende kabelklemmen of haken om kabels langs de achterkant van het meubel of de muur te bevestigen. Overweeg het gebruik van kabelmanagementproducten zoals kabelgoten om kabels effectief te verbergen en te leiden.

Waarom is goed kabelmanagement bijzonder belangrijk in de automobielindustrie?

Goed kabelmanagement is zeer belangrijk in de automobielindustrie vanwege de complexe elektrische systemen en het uitgebreide gebruik van kabels en kabelbomen in moderne voertuigen. Goed kabelmanagement zorgt ervoor dat de kabels op de juiste manier worden geleid, op hun plaats worden gehouden en worden beschermd tegen beschadiging, waardoor essentiële functies zoals motorbediening, verlichting, entertainment, veiligheidsfuncties en communicatie in stand worden gehouden.

Met de groeiende trend naar elektrificatie en geavanceerde technologieën neemt zowel het aantal kabels als de behoefte aan goede isolatie toe. Georganiseerde en goed gerouteerde kabels minimaliseren ook het risico op elektrische storingen, verbeteren de veiligheid en verhogen de algehele betrouwbaarheid. Bovendien stroomlijnt effectief kabelmanagement het assemblageproces waardoor de productie efficiënter verloopt. Last but not least streeft de auto-industrie naar optimale gewichts- en ruimtebesparingen. Goed kabelmanagement vermindert kabelwarboel en onnodige kabellengtes en zorgt voor efficiënt ruimtegebruik.
