Kabelhouders van kunststof: eenvoudig te installeren en overal veilig te bevestigen

Uw toepassing verdient de juiste kabelhouder

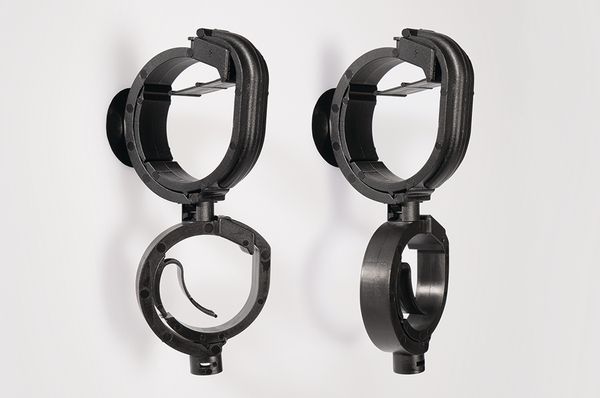

Automatic Harness Clip koppelbaar

Voor het veilig bevestigen en geleiden van kabels en aders zijn kabelhouders onmisbaar. Of het nu gaat om het betrouwbaar bevestigen van afzonderlijke kabels en aders of het parallel geleiden van meerdere aders, de houders van HellermannTyton bieden u een praktische en veelzijdige oplossing.

Ze zijn geschikt voor een breed scala aan toepassingen en kunnen worden gecombineerd met andere componenten.

Hoe voorkom je dat kabels gaan rammelen?

Of het nu om witgoed zoals wasmachines, in voertuigen of in de paneelbouw gaat: voor veel toepassingen zijn kabelhouders nodig die de kabels stevig op hun plaats houden en voorkomen dat ze gaan rammelen. HellermannTyton biedt hiervoor verschillende oplossingen:

Kenmerkende applicatievoorbeelden

Het groeiende aantal elektrotechnische componenten in verschillende sectoren van de industrie stelt het kabelmanagement voor veel nieuwe uitdagingen. Zo moeten de kabels bijvoorbeeld zonder rammelen worden geleid of makkelijker te installeren zijn. Daarnaast moet het mogelijk zijn om de kabel veilig en snel te onderhouden.

HellermannTyton biedt onder andere kabelhouders voor specifieke sectoren en toepassingsgebieden:

  •     automobielindustrie
  •     commerciële voertuigen
  •     witgoed
  •     paneelbouw
  •     elektrische installatie
  •     werktuigbouwkunde

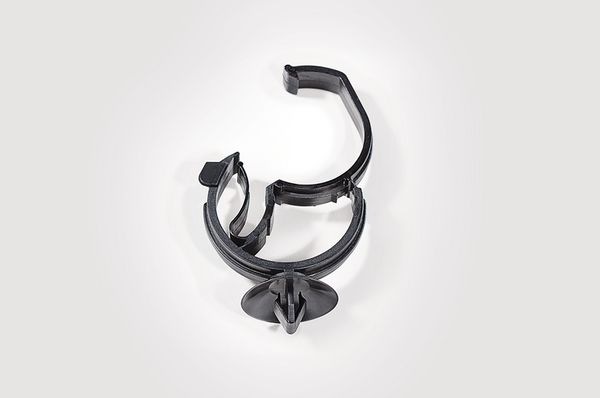

Applicatievoordelen

Bevestigingselementen voor leidingen, zelfsluitend : AHC3CH2
  • tijdsbesparing door snelle en eenvoudige installatie van de bekabeling op slangen, buizen of andere leidingen
  • geordende installatie dankzij parallelle geleiding van meerdere kabels en aders
  • draaibare bevestigingselementen voor flexibele kabelgeleiding in verschillende richtingen of ter compensatie van beweging


Vooral als het gaat om het vervangen van zware metalen beugels, helpen kunststof bevestigingsoplossingen om ruimte en gewicht te besparen.





Bevestigings oplossingen

Met lamelvoet

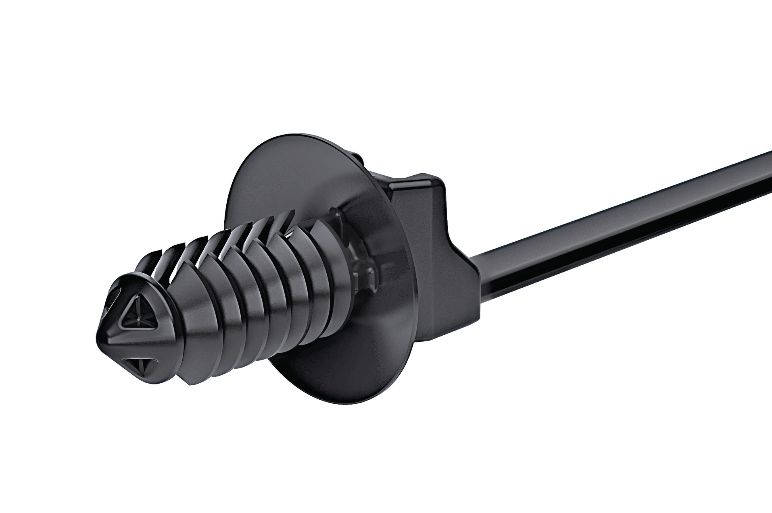

1-delige bevestigingsband met lamelvoet en schotel : T50SOSFT6LG-E2
  • omvat een breed scala aan gatgroottes en plaat- en wanddiktes
  • kan ook gebruikt worden in blinde gaten met schroefdraad
  • duidelijk tijdsvoordeel ten opzichte van schroefbare houders
  • bescherming tegen het binnendringen van vuil en water dankzij de schotel
  • lage insteekkracht bij het bevestigen van de houders door middel van lamellen
  • veelgebruikte kabelhouder, bijvoorbeeld in de carrosseriebouw, in de elektrotechnische industrie en in de schakelkastbouw
  • verkrijgbaar in vele verschillende uitvoeringen

Met spreidanker

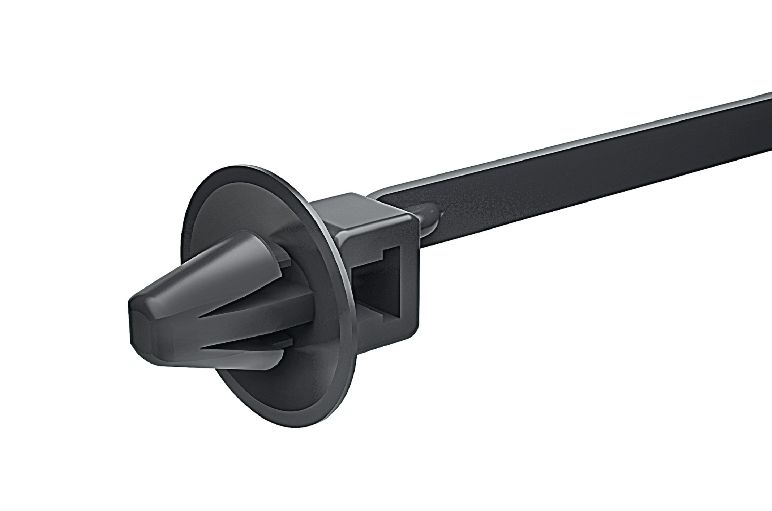

Bevestigingsband T50SST5 is ook hersluitbaar verkrijgbaar, ideaal voor het verwijderen of later toevoegen van kabels.
  • montage zonder gereedschap
  • hoge uittrek- en trekkracht, zelfs met belasting uit verschillende richtingen
  • bescherming tegen vuil, water en stof dankzij schotel
  • de zeer slanke geometrie maakt hem bijzonder geschikt voor installatie in kleine ruimtes
  • verkrijgbaar in verschillende uitvoeringen

Zonder boren - met lasstift

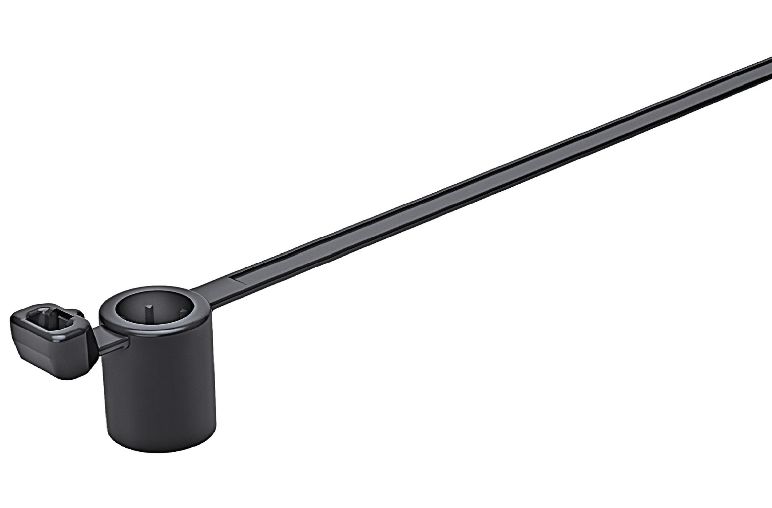

De meeste kabelhouders van HellermannTyton zijn eenvoudig te installeren zonder dat er gereedschap voor nodig is.
  • montage zonder gereedschap op lasstiften of schroefdraadstiften
  • geen boorgaten nodig
  • gemakkelijk aan te drukken ("soft push")
  • gemakkelijk later los te maken door naar links te draaien
  • voornamelijk gebruikt in de automobielindustrie
  • verkrijgbaar in verschillende uitvoeringen

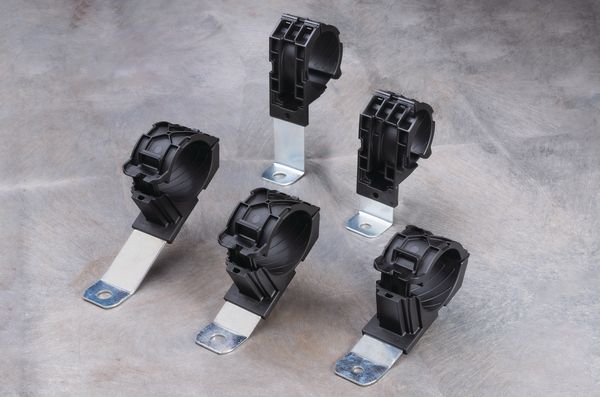

Schroefbaar

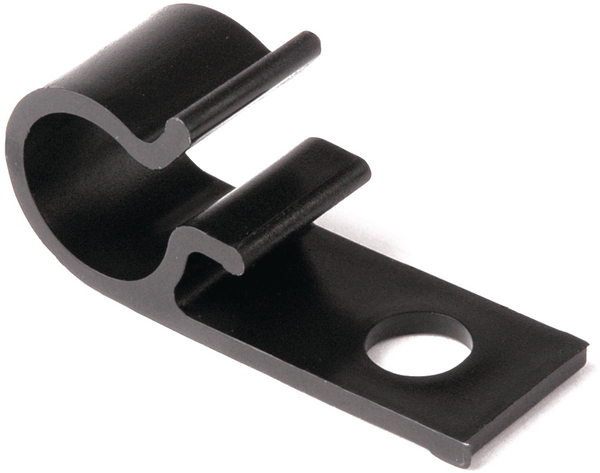

Kabelhouders uit de D-Clip serie besparen tijd en kosten omdat de kabel gewoon in de houder wordt gedrukt

Naast bevestigingselementen om te plakken, te pluggen of te klemmen, biedt HellermannTyton ook klassieke kabelhouders voor schroefmontage aan. Voorbeelden hiervan zijn onze verschillende kabelbinders of schroefbare D-clips.

Uw voordelen:

  • tijd- en kostenbesparende bevestiging
  • eenvoudige bevestiging van de kabels in de houder
  • verkrijgbaar in verschillende maten



Eenvoudige bevestiging - dankzij het push and click systeem

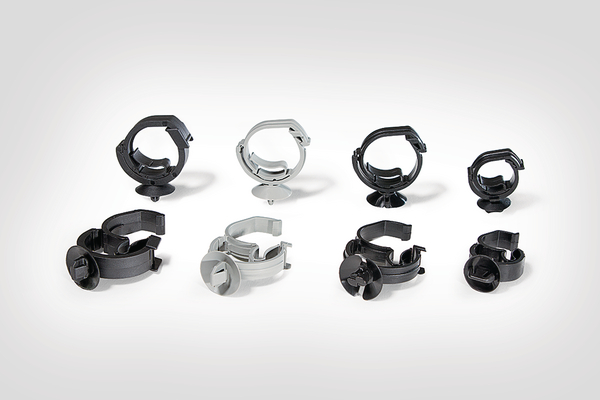

Met het eenvoudige push-and-click systeem worden AHC-kabelhouders gebruikt in een breed scala aan toepassingen in verschillende industrieën.

De eisen voor een geordende en veilige kabelgeleiding worden steeds veeleisender. Met de HellermannTyton AHC-serie kunt u uw kabels en aders snel en eenvoudig bevestigen waar een betrouwbare kabelgeleiding nodig is - bijvoorbeeld in de paneelbouw, in de machinebouw of bij de montage van voertuigen.



Voordelen van de AHC-kabelhouderclips:



  • praktisch push-and-click systeem voor eenvoudige montage
  • strakke, stevige pasvorm van de kabel
  • snapper biedt ruimte voor toleranties
  • rammelbeveiliging bij installatie in bewegende toepassingen
  • zelfsluitend en opnieuw te openen voor onderhoud
  • bevestiging met lamelvoet of spreidanker voor ronde en ovale gaten
  • verkrijgbaar in zwart of grijs en ook zonder het voetdeel



Kabelhouder voor het geleiden van meerdere kabels

Houders van HellermannTyton kunnen kabels in verschillende richtingen geleiden, afhankelijk van de voorschriften. Draaibare koppelingen maken zelfs een draaiing tot 360° mogelijk. Het belangrijkste voordeel: Dit compenseert de beweging van de kabel in de toepassing en helpt het risico op schade aan de kabel te minimaliseren - wat ook een positief effect heeft op de onderhoudskosten.  HellermannTyton biedt tevens andere oplossingen voor kabelbescherming.

Koppelbare automatische harnasklemmen

De kabelhouders van de IAHC serie worden overal gebruikt waar meerdere kabels parallel moeten worden geleid. Net als bij de AHC serie worden de kabels snel en eenvoudig bevestigd met behulp van het push-and-click systeem. Bijzonder praktisch: meerdere IAHC houders kunnen door middel van een koppeling met elkaar worden verbonden en gecombineerd. De bevestigde kabels kunnen allemaal op een enkel bevestigingspunt worden gemonteerd.

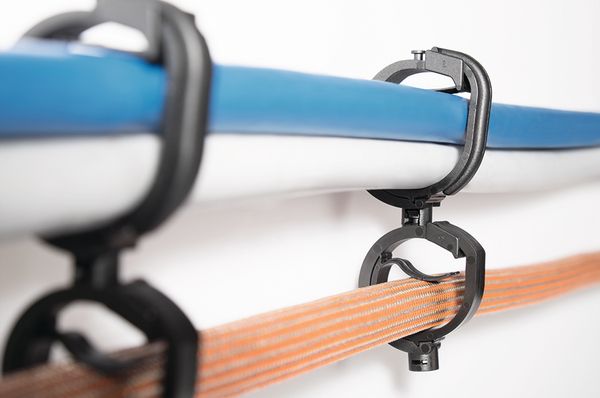

Met de T50SMVCOC19 kabelhouder kan de kabel in iedere gewenste richting bewegen.

De kabelhouders van de IAHC serie kenmerken zich door de volgende voordelen:



  • snelle montage door het eenvoudige push en click systeem
  • parallelle geleiding van meerdere kabels met weinig bevestigingspunten over lange afstanden
  • universeel toepasbaar in alle sectoren
  • zelfsluitend en heropenbaar voor onderhoud, wat tijd en moeite bespaart
  • kleur: Zwart
  • verkrijgbaar in

Leer hier meer over in deze video.

Houder voor montage achteraf

Omega clips (OC-serie)

De latere bevestiging van extra kabels aan kant-en-klare kabelbomen is een constante uitdaging voor installateurs. Met de HellermannTyton Omega-clips kunnen kabels en aders eenvoudig en met weinig moeite achteraf worden aangebracht. De Omega-clips worden overal gebruikt waar een veilige bevestiging van kabelbomen nodig is, met name in de automobielindustrie.

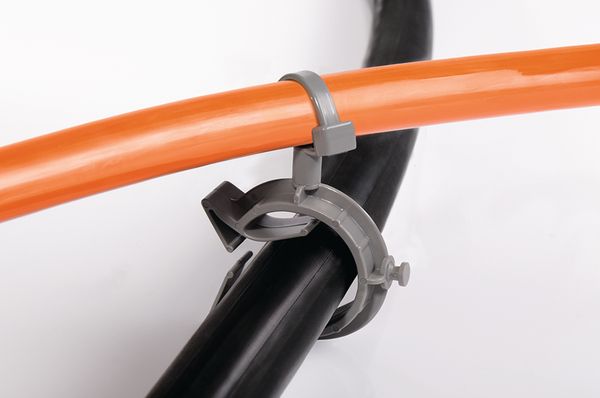

Kabelhouder voor buizen zorgen voor een perfecte flexibiliteit in de kabelgeleiding.

Voordelen van de OC-kabelhouders:

  • geluidsisolatie dankzij speciale rammelbeveiliging
  • bewegingscompensatie dankzij 360° rotatie
  • eenvoudig combineren van twee kabelbomen
  • ideaal voor het achteraf installeren van extra kabels op voorgemonteerde kabelbomen
  • verkrijgbaar in verschillende uitvoeringen

Het speciale ontwerp van de Omega-kabelhouders voorkomt dat kabels wegglijden.





Voor OmegaClips 1A en 2 zijn extra kabelbinders verkrijgbaar. Er zijn twee insteekrichtingen om uit te kiezen. Kabelbinders tot 5 mm breed kunnen met de CBTO-serie worden gebruikt.

  • geluidsisolatie dankzij speciale rammelbeveiliging
  • grote selectie voor verschillende kabelbomen
  • verkrijgbaar in verschillende maten
  • veilige grip van de kabel dankzij het ontwerp
  • eenvoudig vast te klikken op slang, pijp of kabel
  • bewegingscompensatie dankzij 360° rotatie

Houder voor het eenvoudig bevestigen van bestaande kabels, slangen en leidingen

De HellermannTyton Modular Omega Clips (MOC) en Locked Omega Clips (LOC) kunnen overal worden gebruikt waar reeds slangen of buizen zijn geïnstalleerd. De kabelhouders worden er eenvoudig op geklemd. De MOC- en LOC-kabelhouders zijn oorspronkelijk ontwikkeld voor de automobielindustrie, zodat ze - afhankelijk van het model - gedraaid kunnen worden en dus beweging kunnen opvangen.

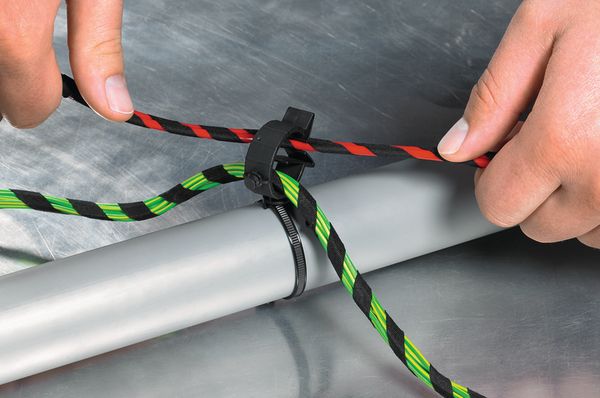

Omega-Clip-Serie

Voordelen van de MOC- en LOC-serie:



  • bewegingscompensatie dankzij rotatie
  • meerdere kabels kunnen worden gebundeld met een bundeldiameter tot 45 mm
  • achteraf aanbrengen op voorgeassembleerde bekabeling mogelijk
  • kabelbinders kunnen in elke richting worden doorgelust
  • verkrijgbaar in verschillende uitvoeringen







Frequently Asked Questions

Hoe bevestig je bekabeling die in verschillende richtingen loopt?

Veel HellermannTyton-houders hebben draaibare aansluitingen. Een voorbeeld hiervan is de IAHC-bevestiging, waarmee het eenvoudig is om twee kabelhouders te koppelen en 360 graden te draaien. In welke sectoren wordt het gebruikt? Hoe werkt het in detail? Zie hier in deze video:

Hoe kan het rammelen van kabels worden voorkomen?

Het verende hefboomontwerp van onze Omega Clips en de AHC/IAHC-serie zorgt voor een stevige grip op de kabel en voorkomt dat deze gaat rammelen in de houder.

Zijn er kabelhouders om kabels te managen en te geleiden zonder te boren?

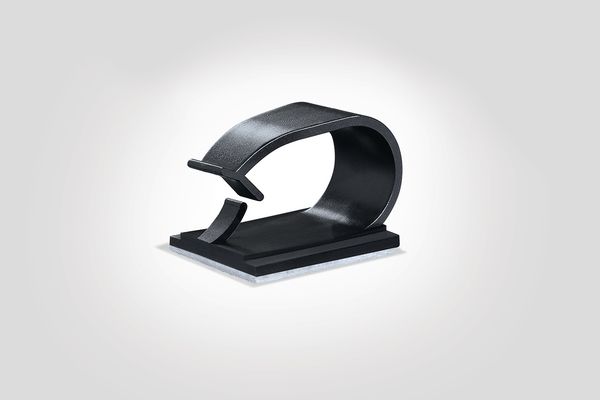

De speciale kabelhouder voor lasstiften of schroefdraadstiften kan met de hand, zonder gereedschap, worden aangedrukt. Als het boren van een montagegat of schroeven geen optie is in uw toepassing, biedt HellermannTyton ook bevestigingsclips voor randen en zelfklevende kabelbinders en -klemmen aan.
