Kunststof beschermslang voor industrie en elektrische installaties

Kunststof beschermslang met geschikte fittingen en houders

Vind de juiste gegolfde kunststof buis voor jouw toepassing

HelaGuard HG-FR beschermslang heeft uitstekende brandwerende eigenschappen.

Of het nu in de automobielindustrie is, in de machine- en installatiebouw, in treinen of in openbare gebouwen, kunststof beschermslangen zijn bijna overal te vinden. beschermslangen worden voornamelijk gebruikt om bekabeling te beschermen.

Afhankelijk van het beoogde gebruik worden kunstof beschermslang buizen vervaardigd in verschillende diameters en van verschillende materialen, bijvoorbeeld PA6, PA12, PP en PE. Hoewel dit meestal stugge materialen zijn, worden gegolfde kunststof buizen flexibel en buigbaar door de gegolfde productiemethode.

Kunststof beschermslangen zijn verkrijgbaar in zowel gesloten als varianten met een sleuf, en zijn verkrijgbaar in een groot aantal diverse wanddiktes. Een juiste installatie vereist ook het gebruik van geschikte fittingen, evenals bijpassende kunststof bevestigingsbeugels.

Deze pagina geeft een overzicht van het HellermannTyton assortiment kunststof kabelbescherming

Productoverzicht



Kunststof beschermslang voor paneelbouw

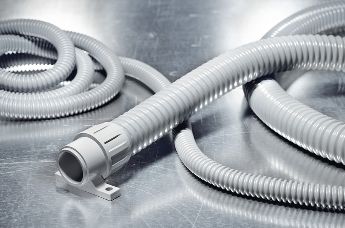

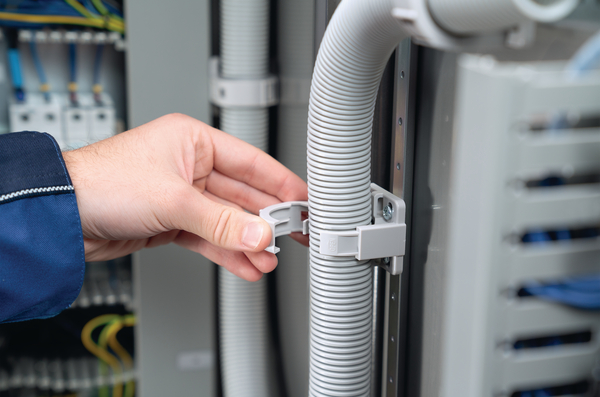

CTCC-IWS kunststof bevestigingshouder en IWS kunststof beschermslang.

Oplossingen voor het bevestigen en geleiden van kabels in schakelkasten moeten gemakkelijk te verwerken zijn.

Net als onze IWS bevestigingsbeugel: naast het tijdbesparende aspect zijn onze houders de beste keuze rondom, vooral in combinatie met onze passende IWS beschermslang

Stevig, veilig, goed doordacht: Aangepast op het gatenpatroon in de schakelkast, kunnen onze praktische bevestigingsbeugels in een handomdraai worden gemonteerd - en desgewenst gemakkelijk met een schroevendraaier weer worden geopend.

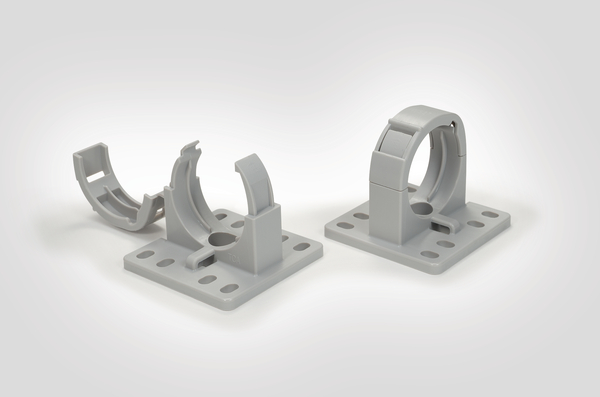

CTCC-IWS gegolfde buishouders.

Het slimme productontwerp van onze bevestigingsbeugels biedt vele voordelen:

  • Voorbevestiging in geopende positie
  • Gegolfde buis kan in houder draaien
  • Bevestigingspunt aan beide zijden voor bundelbanden
  • Extra kabelgeleiding mogelijk
  • Schroefgaten afgestemd op het gatenpatroon in de schakelkast
  • Makkelijk te heropenen met schroevendraaier

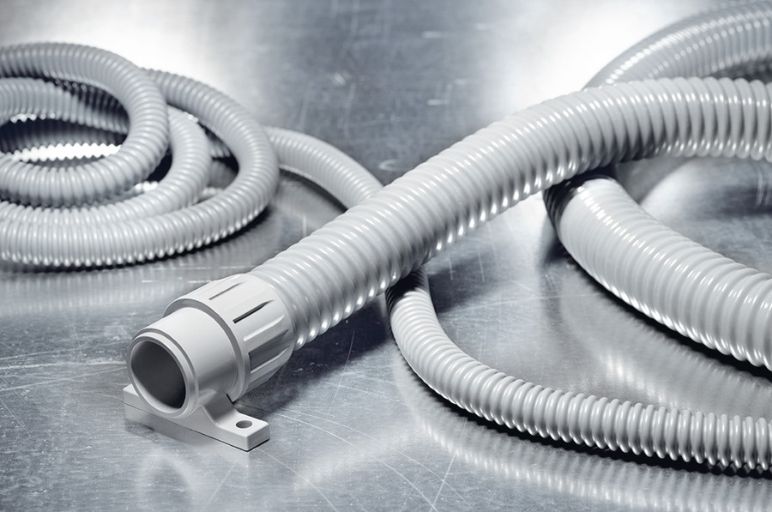

Versterkte spiraalbuizen

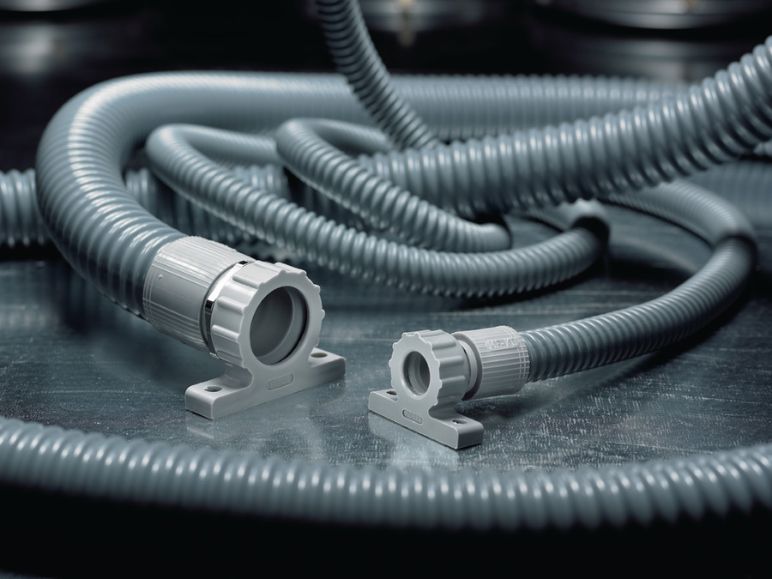

FlexiGuard-kunststof beschermslangen zijn uiterst flexibel en bieden een uitstekende mechanische bescherming.

De extreem flexibele FlexiGuard beschermslangen maken indruk met hun zeer hoge mate van mobiliteit.

Verder voordelen:

  • uitstekende mechanische bescherming
  • goede weerstand tegen logen en zuren
  • goede bestendigheid tegen chemicaliën
  • goede weerstand tegen UV en ozon

FlexiGuard beschermslang wordt voornamelijk gebruikt in machine- en installatietechniek, robotica en als bescherming voor de inloop naar schakelkasten.

Geschikte hulpstukken voor FlexiGuard-kabelbomen:

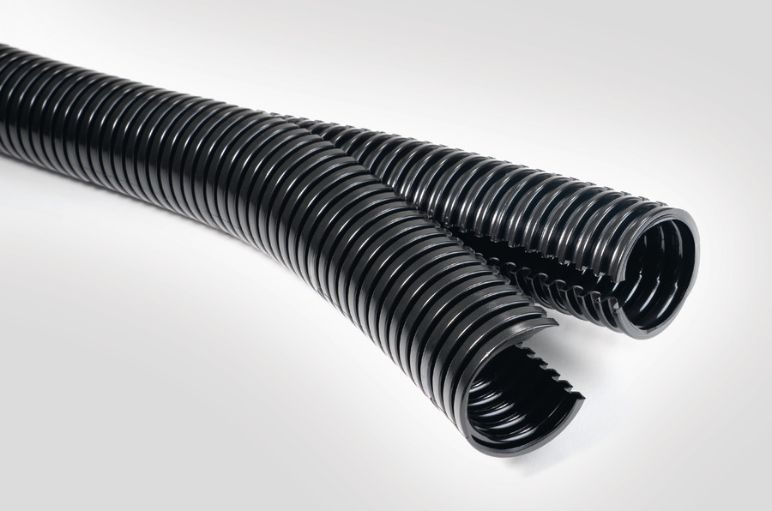

Gegolfde buizen



Kunststof beschermslang open uitvoering

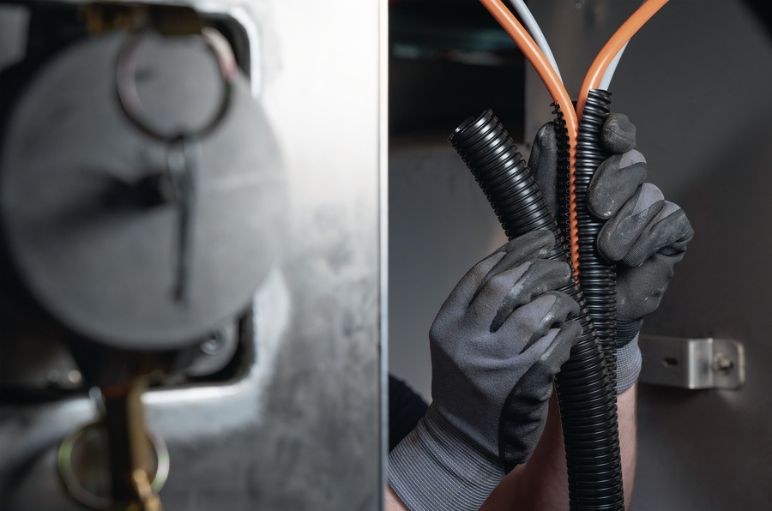

HelaGuard HG-DC beschermslangen zijn ideaal voor vooraf geïnstalleerde kabels

De HG-DC open uitvoering is ideaal voor installaties waar retrofitting nodig is. Bijvoorbeeld:

  • paneelbouw
  • machine- en installatiebouw

Met de HG-DC beschermslang worden de kabels zijdelings ingevoerd en kan hij gemakkelijk weer worden geopend. De kabelboom is zeer slijtvast, halogeen-, zwavel-

en fosforvrij en zelfdovend. Het is gemaakt van PA6 en wordt geleverd op rollen, in lengtes van 25 meter, 50 meter of in individuele sneden op aanvraag.

Kunststof beschermslang met sleuf

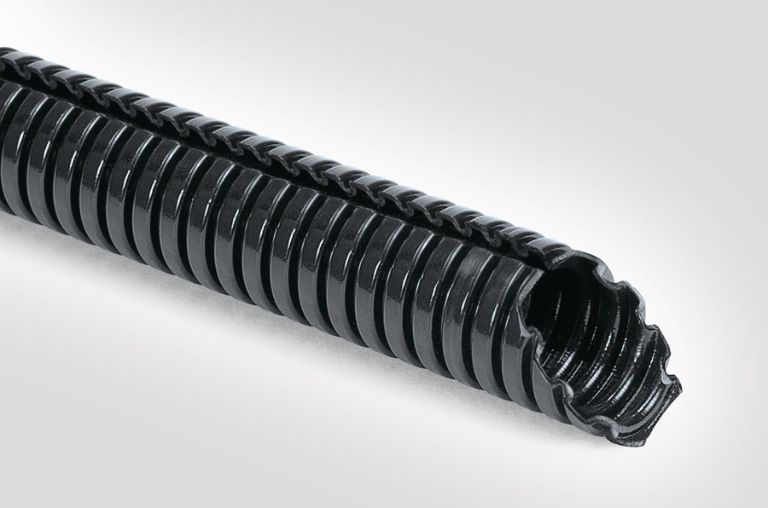

HelaGuard HG-ELWS, geslit extra lichtgewicht beschermslang

De gesneden PA6 beschermslang HG-ELWS wordt vooral gebruikt voor machines en bedrijfswagens.

Voordelen:

  • Bestand tegen oplosmiddelen en oliën
  • Vrij van halogeen, zwavel en fosfor

ELWS staat voor "Extra LightWeight Slit". Naast het lage gewicht, maakt de slang indruk door zijn flexibele en tegelijkertijd slijtvaste en stevige materiaal.

HG-ELWS beschermlslang is verkrijgbaar in zwart en grijs (op aanvraag).

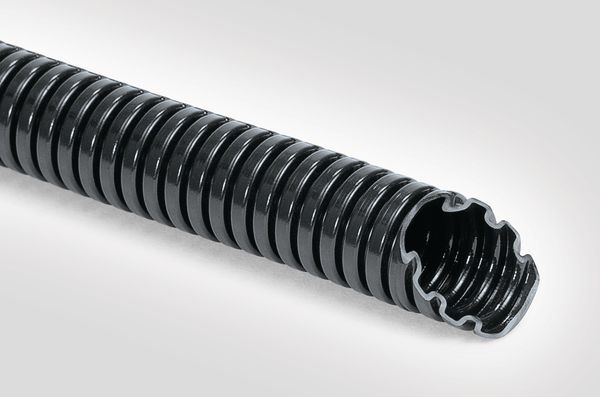

Kunststof beschermslang: licht, standaard en zwaar gewicht



Beschermslang, licht gewicht

Flexibele, lichtgewicht beschermslang met kleine buigradius.

De HG-LW beschermslang is geschikt voor toepassingen met lage mechanische spanning, bijvoorbeeld in:

  • machine- en installatiebouw
  • paneelbouw
  • gebouwen

HG-LW is licht in gewicht en heeft een lange levensduur. Het is zeer slagvast en vormvast met zeer goede bestendigheid tegen oplosmiddelen en oliën.

Beschermslang, standaard gewicht

Flexibele en zeer slijtvaste standaard krimpkous.

De HG-SW beschermslang wordt aanbevolen voor gebruik in industriële toepassingen, bijvoorbeeld op het gebied van:

  • mechanische techniek
  • fabriekstechniek
  • paneelbouw
  • openbare gebouwen

De HG-SW is zeer flexibel en slijtvast. Het is ook zeer slagvast en vormvast en zelfdovend volgens UL94 V2.

Meer standaard kunststof beschermslangen:

  • HG-HI: zeer vormvast voor toepassingen met veel beweging
  • HG-PP: vervaardigd uit polypropyleen (PP), geschikt voor het leggen in beton en pleisterwerk
  • HG-FR: vlamvertragend, voor hoge brandveiligheidseisen

Beschermslang, zwaar gewicht

Flexibele, zware beschermslang voor hoge mechanische eisen.

De HG-HW beschermslang wordt voornamelijk gebruikt waar speciale mechanische bescherming van kabels nodig is, bijvoorbeeld in:

  • mechanische en installatietechniek
  • bouwtechniek

De HG-HW is ontworpen voor uitdagende omgevingen. levert grote mechanische sterkte en hoge slagvastheid.

Het materiaal is ook bestand tegen oplosmiddelen en oliën, slijtvast en zelfdovend volgens UL94 V2.

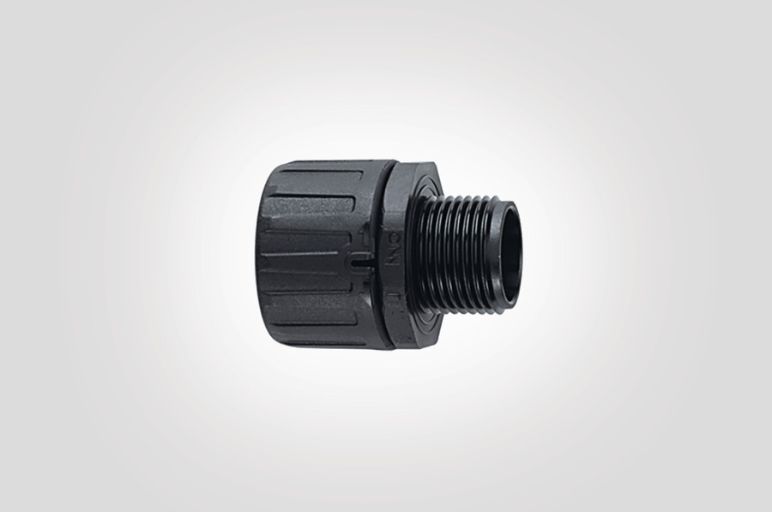

Kunststof koppelingen



Kies de perfecte koppeling voor jouw toepassing

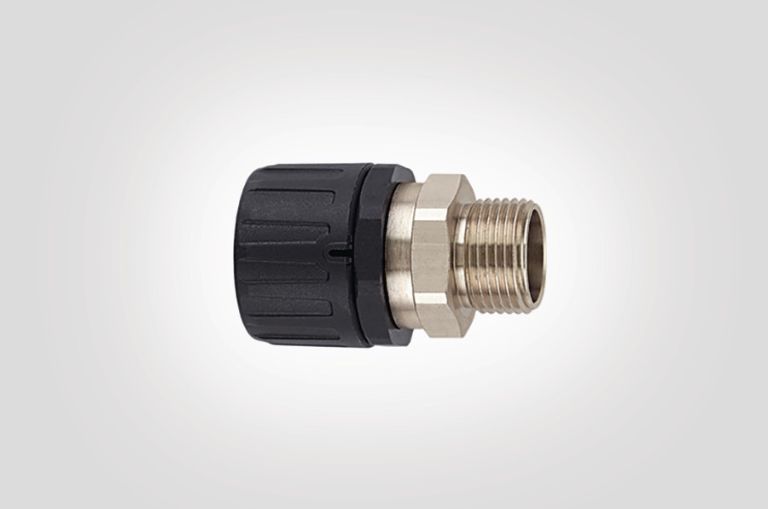

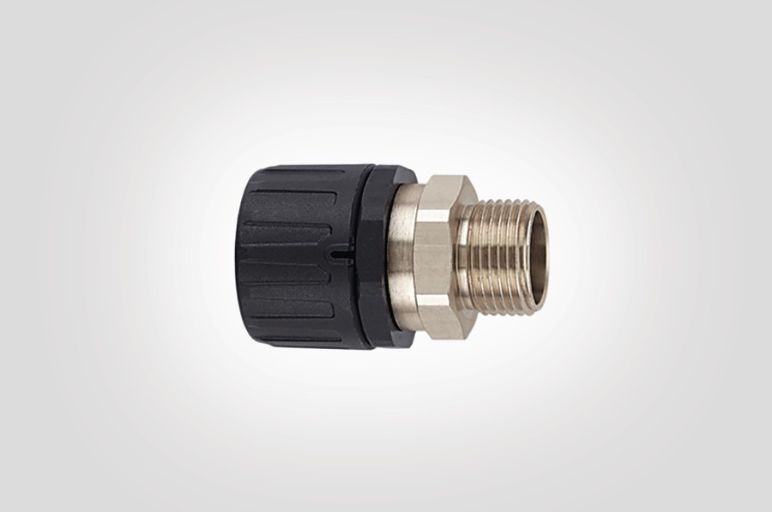

HelaGuard HG-SM rechte koppeling, IP66.

Het HelaGuard productassortiment omvat passende koppelingen voor elke toepassing. Enerzijds wordt er onderscheid gemaakt naar het ontwerp. Zo zijn fittingen onder een hoek van 45°, onder een hoek van 90° of recht.

Een ander onderscheid in accessoires voor kabelbuizen zijn de verschillende beschermingsklassen volgens DIN EN IEC 60529.

Fittingen in combinatie met bijbehorende kunststof krimpkous zijn verkrijgbaar in de volgende beschermingsklassen:

  • IP66
  • IP67
  • IP68
  • IP69k

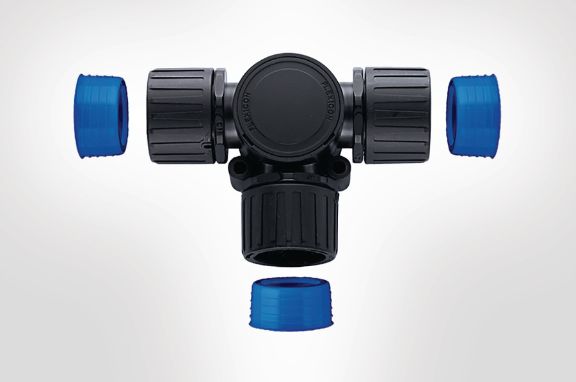

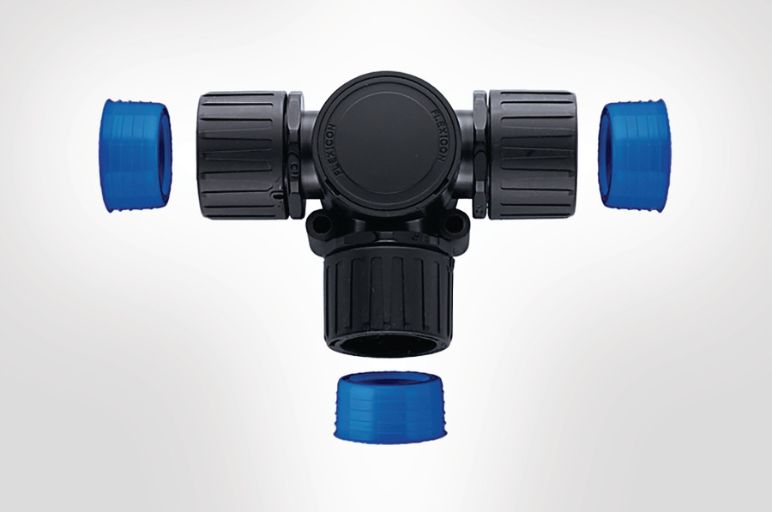

HelaGuard HGL-T, T-stuk met slangafdichting.

HelaGuard kunststof koppelingen worden simpel, snel en zeer veilig gemonteerd. Ze bieden een uitzonderlijk hoge treksterkte en zijn trillings- en sabotagebestendig. Ze kunnen met een schroevendraaier worden verwijderd. HelaGuard kunststof koppelingen kunnen steeds opnieuw worden gebruikt.

Hier vindt u een overzicht van onze accessoires voor golfpijpen. Klik op de betreffende categorie om de afzonderlijke producten in detail te bekijken:

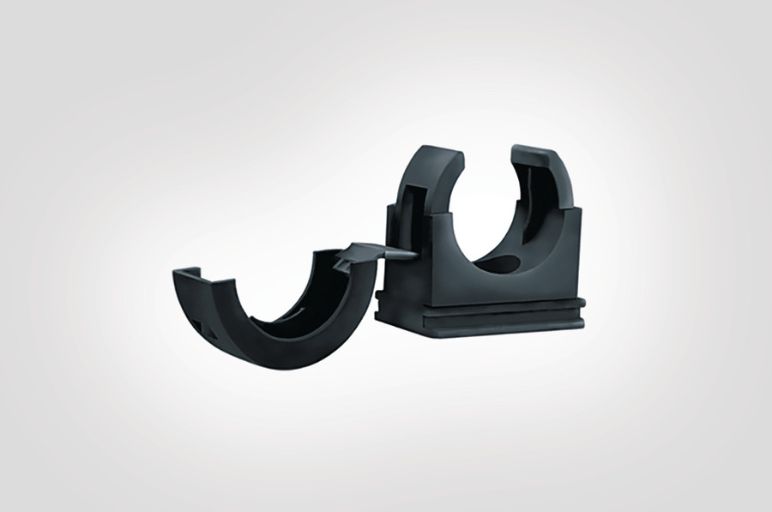

Bevestigingsbeugels voor kunststof beschermslang



Schroefbare bevestigingsbeugels oor kunststof beschermslang

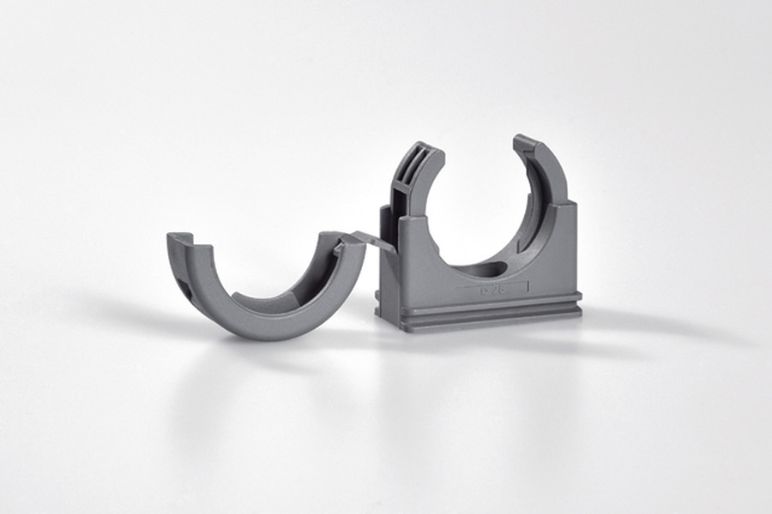

PACC-houder voor ingewikkelde kabelbomen.

Met de PACC-houder voor kunststof beschermslang met geïntegreerd deksel kunnen HelaGuard-kunststof beschermslang veilig worden bevestigd.

De inwendige ribbels voorkomen dat de buis van zijn plaats gaat. De houder is snel en eenvoudig te installeren en kan met schroeven worden bevestigd.

Metalen bevestigingsbeugel met PVC-beschermprofiel

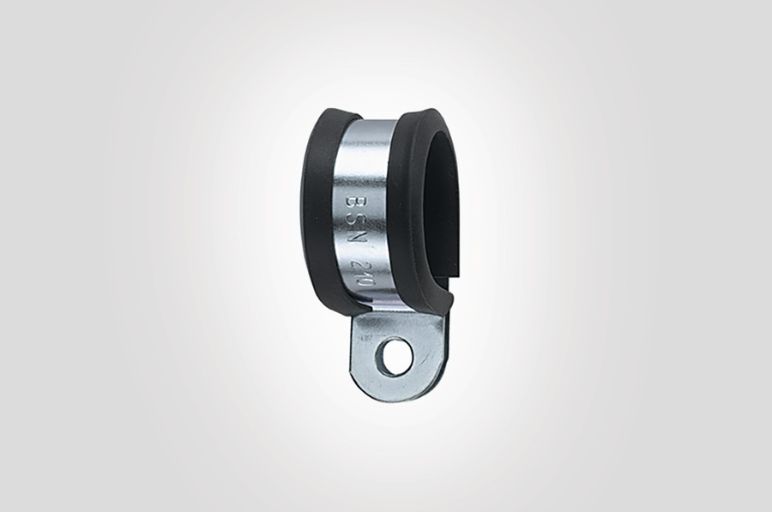

De AFCS-clip wordt gebruikt om metalen leidingen vast te zetten.

De AFCS Metalen bevestigingsbeugel PVC-beschermprofiel wordt gebruikt als extra borgmiddel voor kunststof beschermslang.

De houder is zeer eenvoudig te gebruiken. Het beschermprofiel voorkomt beschadiging door schuren.

Bevestigingsbeugel voor paneelbouw

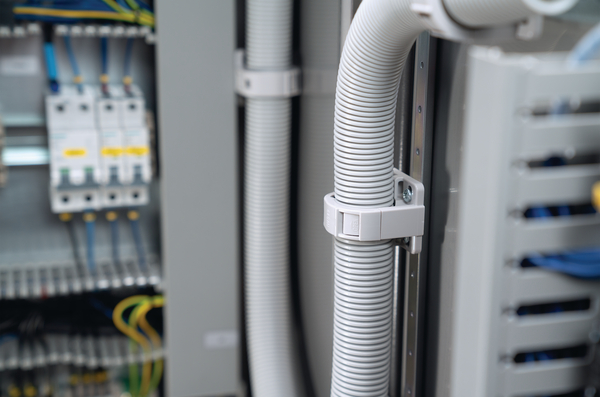

IWS gegolfde buizen worden gebruikt om draden te leiden en te beschermen in bedieningspanelen, schakelsystemen en machinebouw.

Perfect geschikt voor schakelkasten zijn onze IWS houders inclusief bijpassende beschermslang

Hierover vindt u meer hier verderop op deze pagina.

FAQ - veelgestelde vragen

Hoe vind je de juiste beschermslang

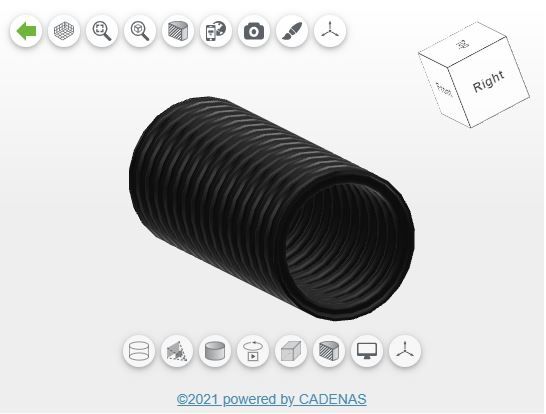

CADENAS, gegolfde buizen.

In samenwerking met de softwareserviceprovider CADENAS bieden wij u de meeste van onze HelaGuard kunststof beschermslang inclusief bijpassende hulpstukken online aan: als gratis 2D- en 3D-model.

Naast gedetailleerde specificaties over de afzonderlijke productoplossingen, vindt u ook talrijke productafbeeldingen naast gebruikelijke modelgegevens.

CADENAS maakt het gemakkelijk om de juiste oplossing voor uw toepassing te vinden - voor een nog nauwkeurigere planning, vanaf het allereerste idee.

Hoe vind je het juiste type koppeling?

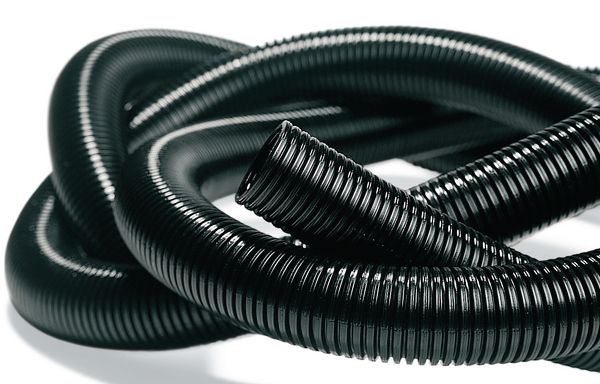

IWS flexibele beschermslang.

Op basis van de naam van een HelaGuard kunststof koppeling kun je onder andere eenvoudig de IP-beschermingsklasse, het schroefdraadtype en de fittingvorm bepalen.

Om het voor u zo eenvoudig mogelijk te maken om de juiste fitting te vinden, kunt u onze HelaGuard naamsopbouw hier bekijken.

Hoe monteer en verwijder je koppelingen?

Om HelaGuard kunststof koppelingen weer te verwijderen, heeft u alleen een platkopschroevendraaier nodig. De koppelingen kunnen worden gedemonteerd en zo vaak als nodig opnieuw worden gebruikt.

Volg deze eenvoudige instructies om HelaGuard kunststof fittingen te monteren en te verwijderen:

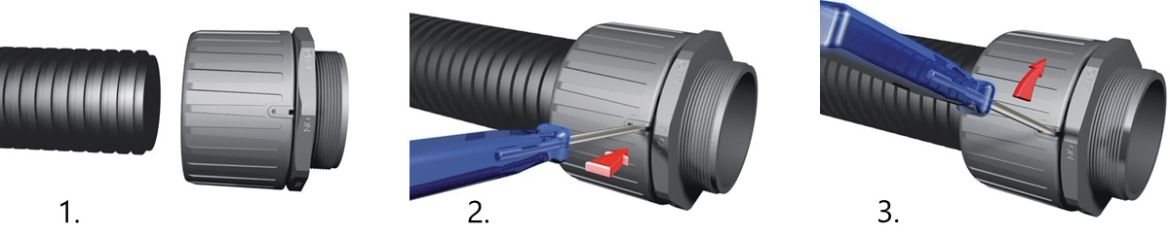

Fittingen van gegolfde buizen monteren en verwijderen. Fittingen van gegolfde buizen monteren en verwijderen.


1. Als de koppelingen al eerder is gebruikt, controleer dan of de gleuf naar de stand "aan" wijst. Om de koppelingte monteren, duwt u deze zo ver mogelijk op het uiteinde van de buis zonder te forceren en draait u deze lichtjes. De koppeling zit nu goed vast.

2. Om de koppeling te verwijderen, steekt u een kleine schroevendraaier in de gleuf.

3. Beweeg de hendel van de schroevendraaier naar de "uit" positie. De dopmoer zal iets draaien. Het vergrendelmechanisme is nu ontgrendeld.

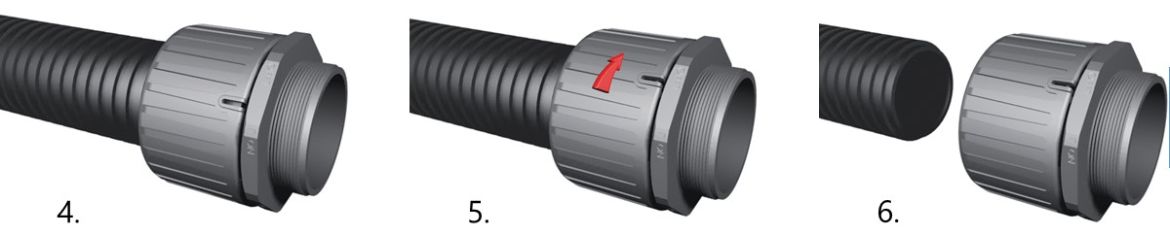

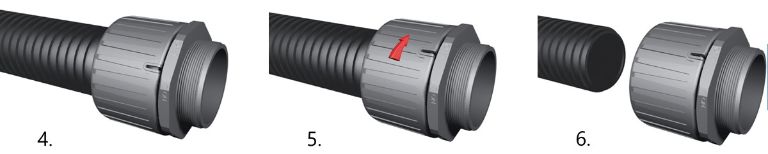

Hoe convoluted tubing fittingen monteren en verwijderen. Hoe convoluted tubing fittingen monteren en verwijderen.


4. Verwijder de schroevendraaier.

5. Draai de dopmoer handmatig zo ver mogelijk in de richting van de "uit"-stand.

6. Verwijder gewoon de koppeling van het uiteinde van de buis.



Nog steeds niet helemaal zeker? Vind alle bovenstaande stappen hier in deze extra illustratie.

Hoe snijd je kunststof beschermslang

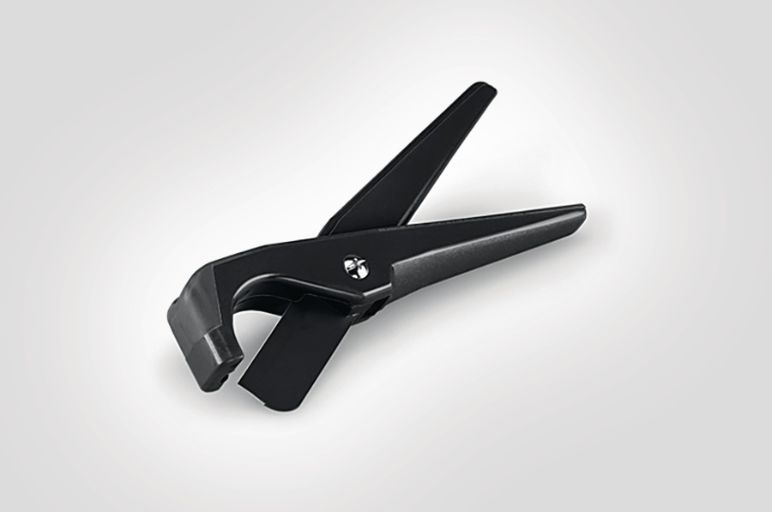

CONCUTTER, een eenvoudig handgereedschap voor het snijden van kunststof ribbelslang

Niet-metalen kunststof beschermslangen kunnen gemakkelijk worden gesneden met de CONCUTTER - een simpel handgereedschap voor het snijden van beschermslang

De CONCUTTER is verkrijgbaar in twee varianten:
