Bevestigingsclips – overzicht EdgeClips

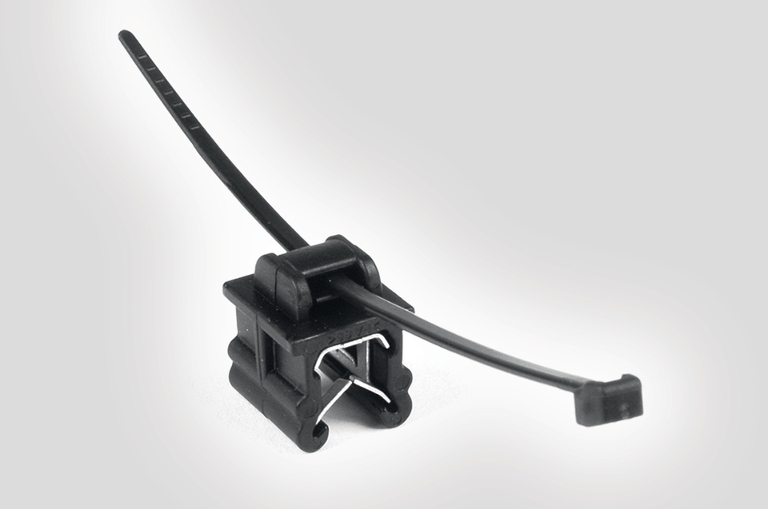

Fixeer bekabeling en leidingen stevig aan randen - zonder boren of lijmen

Fixeer bekabeling en leidingen stevig aan randen - zonder boren of lijmen

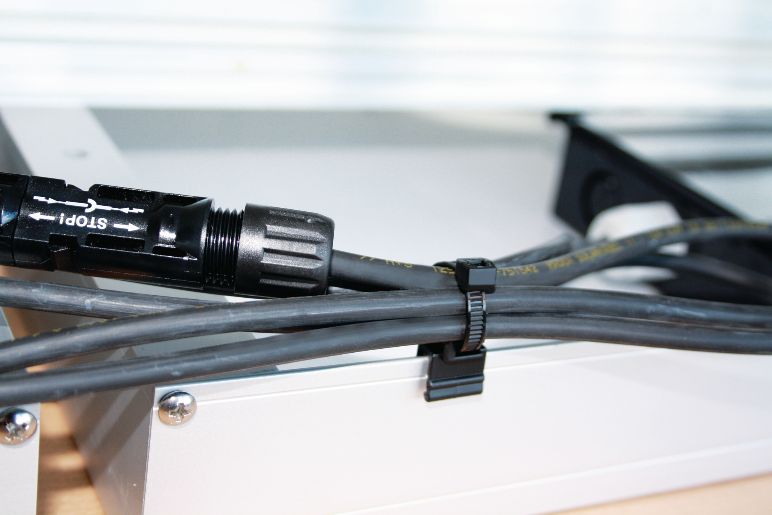

EdgeClip bevestigingsclips zijn kleine klemmen voor kabelbinders. Deze speciale kunststof componenten worden op hun plaats gehouden door ingebouwde stalen veerklemmen.EdgeClip is een oplossing voor het bevestigen van bedrading of bekabeling, waardoor het flexibel geleiden van kabelbomen wordt mogelijk gemaakt in een groot aantal industriële toepassingen, zoals de automobielsector.

Kabelbinders met klemvoet om bekabeling stevig te bevestigen:

  • zonder boren
  • zonder lasstiften
  • waar het gebruik van lijm niet mogelijk is

Deze bevestigingsclips kunnen makkelijk met de hand worden gemonteerd, direct op de rand. Er is geen extra gereedschap vereist voor installatie.

Product overzicht

Hoe bevestig je bekabeling veilig aan paneelranden zonder schroeven of lijm?

EdgeClips zijn de ideale keuze als het gaat om het bevestigen van bekabeling aan randen - zonder gereedschap en binnen enkele seconden. Een korte introductie van de EdgeClip familie, die u overigens veel tijd kan besparen, vindt u hier in deze video:

2021 markeert het 20-jarig bestaan van de EdgeClip-familie

2021 markeert het 20-jarig bestaan van de EdgeClip-familie

Of het nu gaat om solar, automotive of een andere industrie: Al 20 jaar vertrouwen klanten uit de meest uiteenlopende branches op het veelzijdige EdgeClip productassortiment.
Tegenwoordig zijn de praktische clips voor randbevestiging verkrijgbaar in meer dan 300 varianten, gemaakt van meer dan 100 verschillende materiaalcombinaties.

De EdgeClip Mini – de kleinste bevestigingsclip op de markt

EdgeClip Mini – perfect voor krappe ruimtes en smalle randen

Engineers en monteurs staan vaak voor de volgende uitdagingen:

  • Hoe kunnen kabelbundels worden bevestigd met kabelbinders, in extreem kleine ruimtes?
  • Wat te doen als het niet mogelijk is om een gat te boren of een lasstift aan te brengen?
  • Wat te doen als plakzadels te groot zijn of de lijm niet hecht op de ondergrond?
  • Hoe kan een fixering worden gewaarborgd op zeer smalle of platte randen - die vaak slechts 0,7-0,9 mm dik zijn?



HellermannTyton heeft de juiste oplossing voor u: de EdgeClip Mini – perfect voor krappe ruimtes en smalle randen. Het kleinste model uit de EdgeClip serie is speciaal ontwikkeld met feedback van onze industriële klanten en is daarmee perfect afgestemd op hun behoeften.

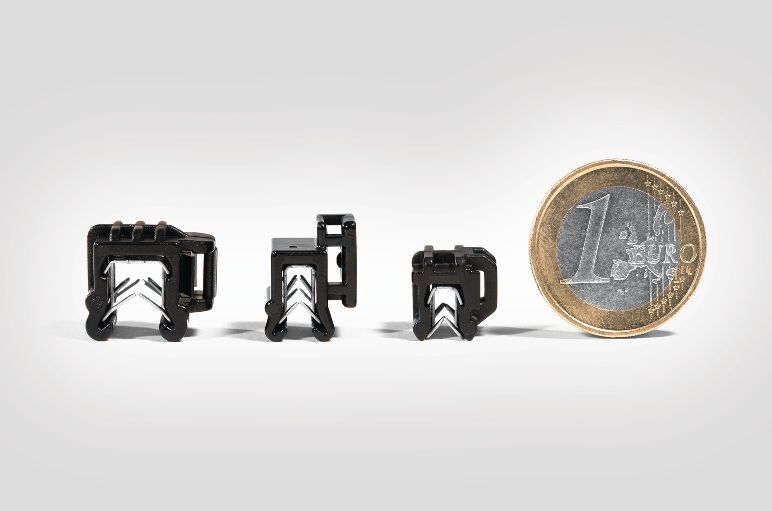

Onze kleinste bevestigingsclip is 30% kleiner dan andere kabelclips

Onze kleinste bevestigingsclip is 30% kleiner dan andere kabelclips

De kleine afmetingen van de EdgeClip Mini helpen engineers als er beperkte ruimte beschikbaar is voor het geleiden van bekabeling.

Deze mini-versie van onze bevestigingsclips houdt alles stevig bevestigd, ondanks 30% minder materiaalgebruik ten opzichte van de grote bevestigingsclips die wij leveren voor dikkere randen.

Dankzij de compacte behuizing is de EdgeClip Mini de enige bevestigingsclip op de markt die geschikt is voor het stevig fixeren van bekabeling op vierkante en dubbele randen of smalle staande randen met diktes tussen 0,5 en 2,5 mm.

De kunststof behuizing van de EdgeClip is gemaakt van slagvast gemodificeerd en hittebestendig polyamide, ook bekend als PA66HIRHS – een materiaal dat bestand is tegen UV-straling, chemische reacties door weersinvloeden en temperatuurschommelingen tussen -40°C en +105°C.

Waarom kan deze bevestigingsclip een trekkracht tot 5 kg aan?

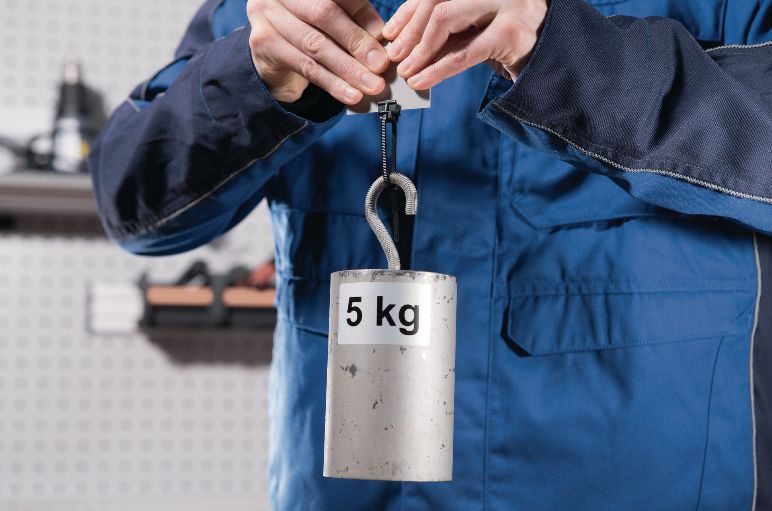

EdgeClip Mini een trekkracht van 5 kg weerstaan

We hebben het ontwerp van de stalen veerklem in de EdgeClip Mini aangepast om te waarborgen dat hij een nog grotere houdkracht heeft dan wordt vereist voor onze industriële klanten.

De ingebouwde, chroomvrije, verzinkte veerklem grijpt zich stevig vast in zachtere materialen. Het weerhaakeffect is zo sterk dat het zelfs niet eenvoudig is om deze zeer kleine bevestigingsclip met een combinatietang te verwijderen.
Het weerhaakeffect van de veerklemmen in alle andere HellermannTyton EdgeClip-producten is ontworpen voor een verscheidenheid aan oppervlakken en hardheidsniveaus.



Afhankelijk van de eisen adviseren wij dat een technicus de toepassing van het betreffende EdgeClip-model beoordeelt.



Bekijk onze video om te zien hoe u een EdgeClip kunt verwijderen op een gecontroleerde manier.

Als het basismateriaal van de rand (plaatmateriaal of kunststof) een hardheid heeft van minder dan 410 HV 10, kunnen de van elkaar verschoven staande en in elkaar grijpende klauwen van de EdgeClip Mini een trekkracht van 5 kg weerstaan.

Vergeleken met grotere modellen biedt het ontwerp van de EdgeClip Mini de optimale positionering van de kabelbundel op de rand, evenals de juiste positie van de sluitkop ten opzichte van de bundel.

Het kiezen van de juiste EdgeClip hangt af van de randdikte en randhoogte

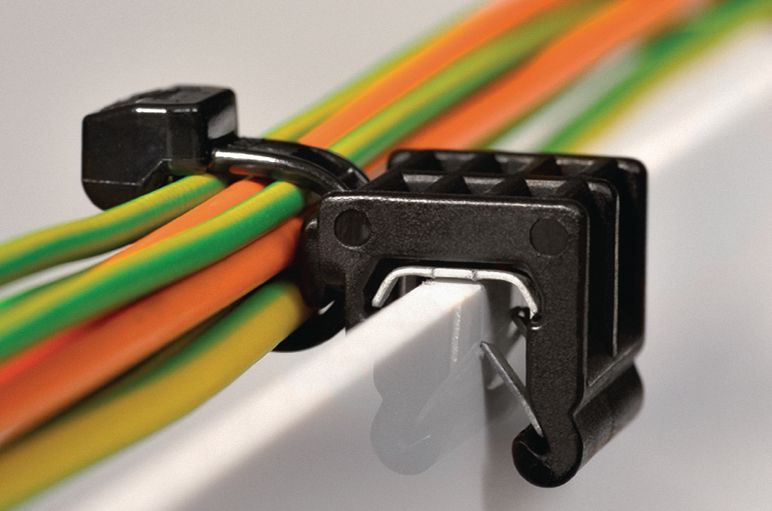

cable clips for edges, parallel to the direction of the edge

Er bestaat geen universele bevestigingsclip voor randen, omdat de toepassingen in verschillende industrieën zeer uiteenlopend kunnen zijn. In de praktijk namelijk variëren randafmetingen en de toegepaste materialen sterk.

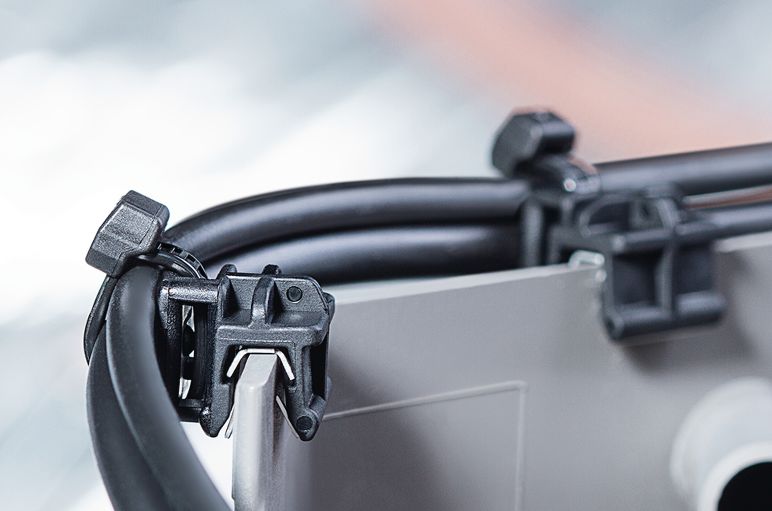

Wij bieden kabelbinders met klemvoet voor vijf randdiktes

  • 0.5 mm tot 2.5 mm

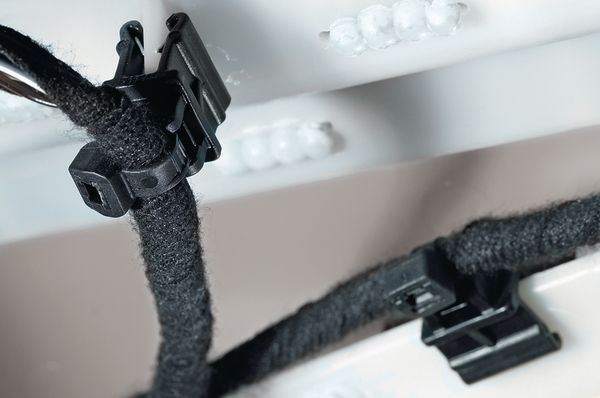

  • 1.0 mm tot 3.0 mm

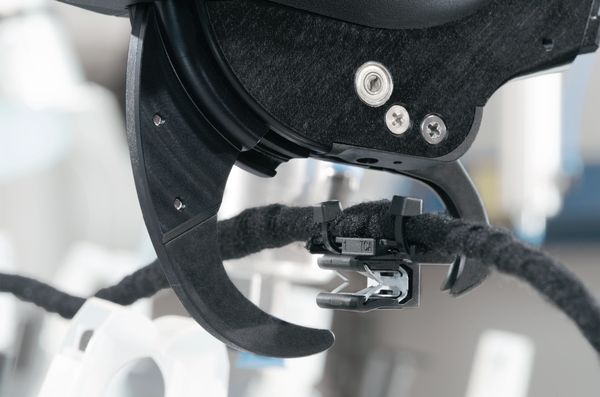

  • 1.5 mm tot 4.0 mm

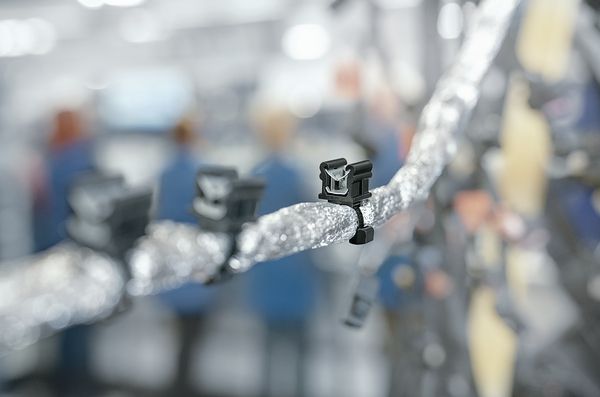

  • 3.0 mm tot 6.0 mm

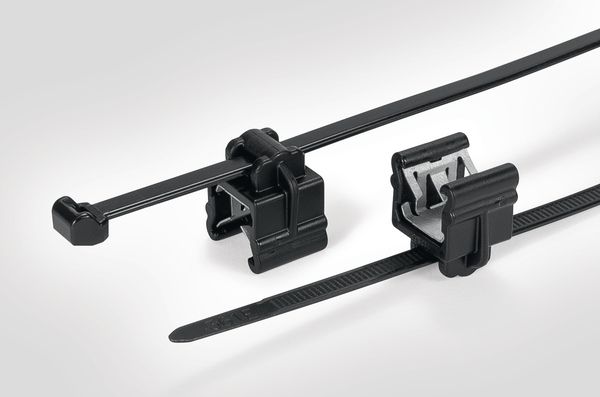

  • 6.0 mm tot 8.0 mm




In de praktijk komt het fixeren van bekabeling op metalen randen tussen 0,7 en 0,9 mm het vaakst voor. Hiervoor is onze EdgeClip Mini ideaal.

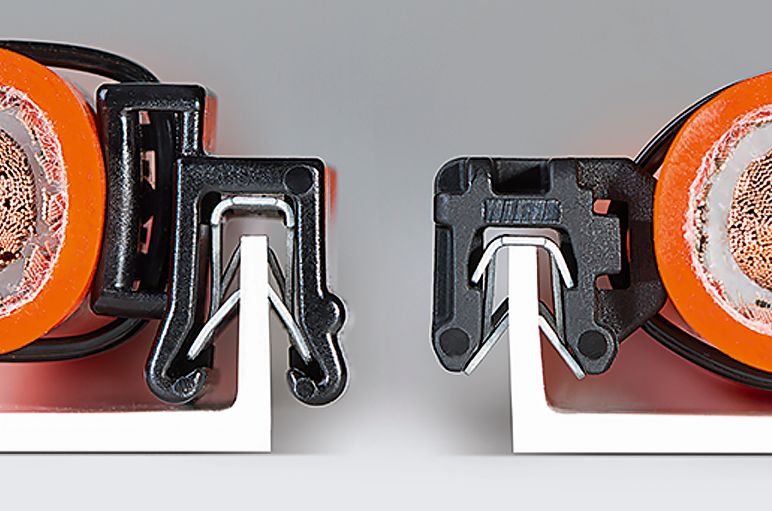

Bevestigingsclip EdgeClip Mini

De EdgeClip Mini (EC0.5-2.5SP-SV) is ook uitermate geschikt voor applicaties waarbij de rand slechts 6,0 mm hoog is

De tweedelige EdgeClip EC5 bundelband komt het meest tot zijn recht bij randen met een minimale hoogte van 9,0 mm.

Bevestigingsclips en geleiding in verschillende richtingen

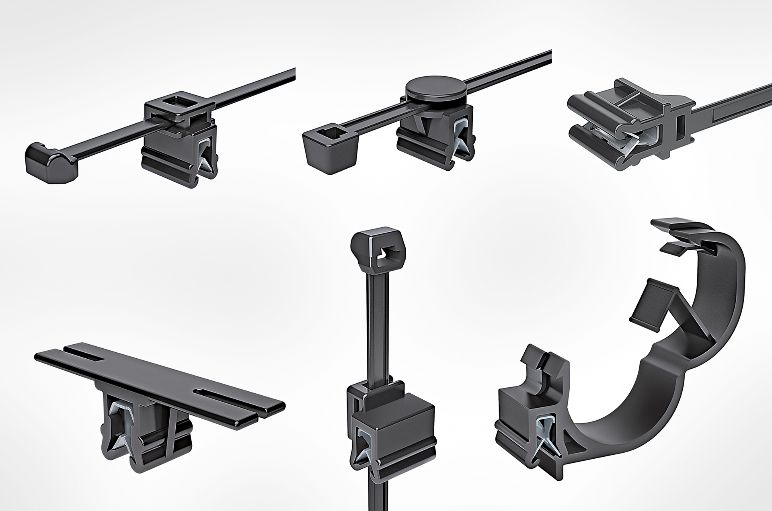

EdgeClips voor het monteren van kabelbinders in verschillende richtingen

HellermannTyton ontwikkelde de EdgeClip om flexibel vaste fixatiepunten voor kabelbinders  te realiseren, op iedere willekeurige plaats op de rand van een object.

Daarom bieden we een serie EdgeClips voor het monteren van kabelbinders in verschillende richtingen

Daarmee is het mogelijk om verticaal en horizontaal te bekabelen, langs of dwars op een rand.

Hoe kan een rand worden gebruikt voor stevige houvast?

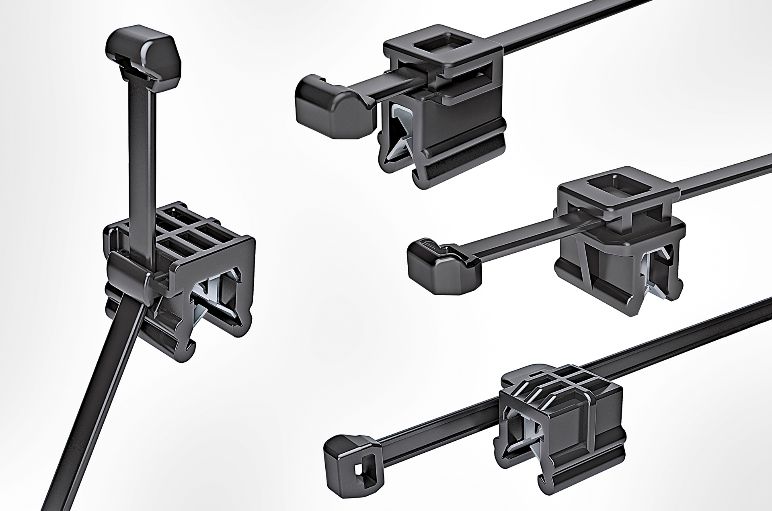

Bevestigingsclips voor randen en verschillende routebeschrijvingen

De geometrie van de betreffende rand geeft vaak aan of bekabeling dwars of langs de componentrand kan worden gelegd.

U kunt kiezen uit vier verschillende EdgeClip-richtingen:

  • langs de rand, parallel aan de richting van de rand
  • dwars op de rand, 90° ten opzichte van de richting van de rand
  • zijdelings parallel langs de rand
  • verticaal en zijdelings, 90° ten opzichte van de richting van de rand

Groot assortiment EdgeClips

HellermannTyton ontwikkelde de eerste bevestigingsclips in 2001. Deze EdgeClips worden geleverd met een voorgemonteerde kabelbinder.

Randbevestiging in meerdere richtingen

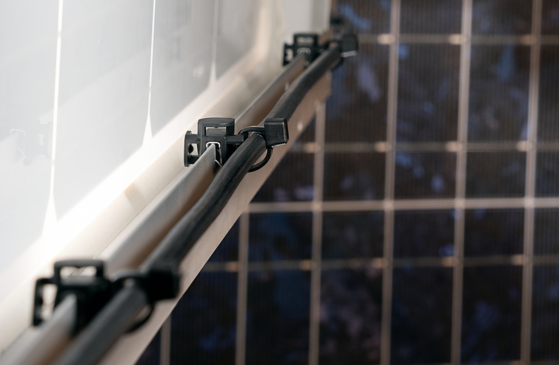

EdgeClip voor meerdere richtingen

De T50REC1-3 Trio bundelband met randbevestiging in meerdere richtingen biedt een uitstekende flexibiliteit voor meervoudige kabelgeleiding. Het ontwerp is voorzien van een 3-voudige lus en een draaibare bundelband, waardoor kabels in elke richting kunnen worden geleid - loodrecht of parallel aan de rand. De kop maakt verschillende routeringen boven en langs een rand mogelijk en kan snel worden gedraaid.

Deze randclip is eenvoudig te installeren zonder gereedschap; hij kan gewoon op de rand worden geschoven. Het metalen inzetstuk met dubbele greep, gemaakt van behandeld staal, zorgt voor een stevige bevestiging en een hoge weerstand tegen uittrekken. De UV-bestendige eigenschap maakt het duurzaam en ideaal voor buitengebruik. Er kunnen één of twee extra bundelbanden worden toegevoegd voor een dubbele of driedubbele geleiding, wat de flexibiliteit vergroot.

De T50REC1-3 Trio is met name geschikt voor toepassingen waar geen gaten geboord hoeven te worden of waar lijmoplossingen ongeschikt zijn vanwege temperatuurbeperkingen. Hij wordt veel gebruikt in de fotovoltaïsche industrie. Deze klem wordt verkocht met een bundelband die kabels met een diameter tot 47 mm kan bevestigen.

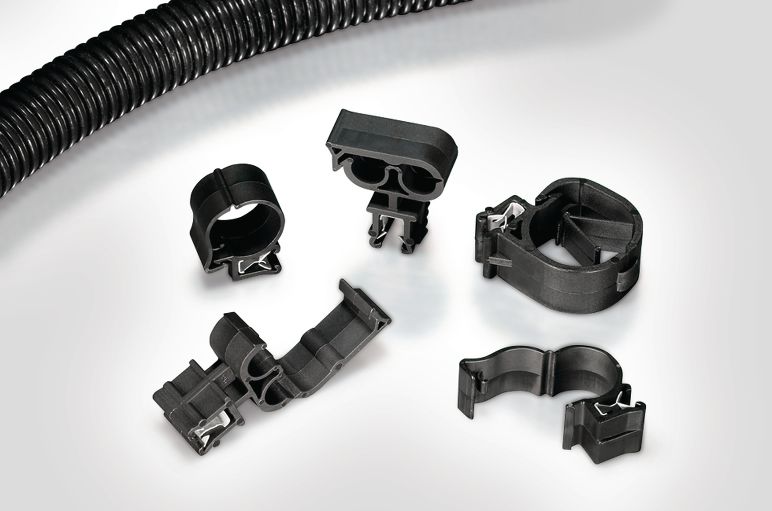

1- en 2-delige bevestigingsclips

1- en 2-delige bevestigingsclips

Welke 2-delige EdgeClip ook wordt gebruikt, er ontstaat altijd een robuust fixatiepunt op de rand. Bekabeling of leidingwerk kan altijd betrouwbaar worden gebundeld en gefixeerd.

Doordat bij deze uitvoering de kabelbinder verschuifbaar is ten opzichte van de klemvoet, kan de sluitkop altijd in de meest ideale positie worden gebracht. Hierdoor wordt het afwerken van de bundelband beduidend eenvoudiger.

De meest gekozen uitvoering is voorzien van een T-serie kabelbinder met buitenvertanding. Er zijn ook 1-delige EdgeClip-uitvoeringen: de kabelbinder bevindt zich dan op een vaste plek.

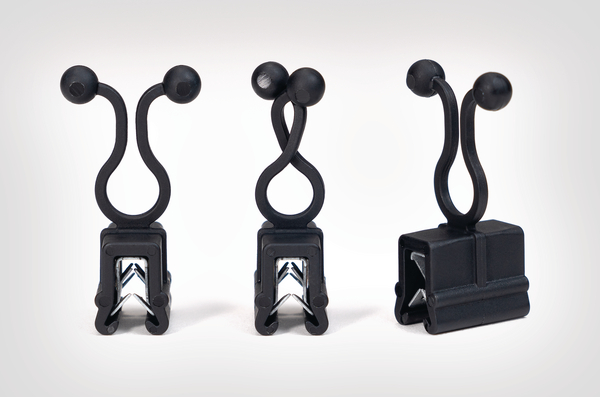

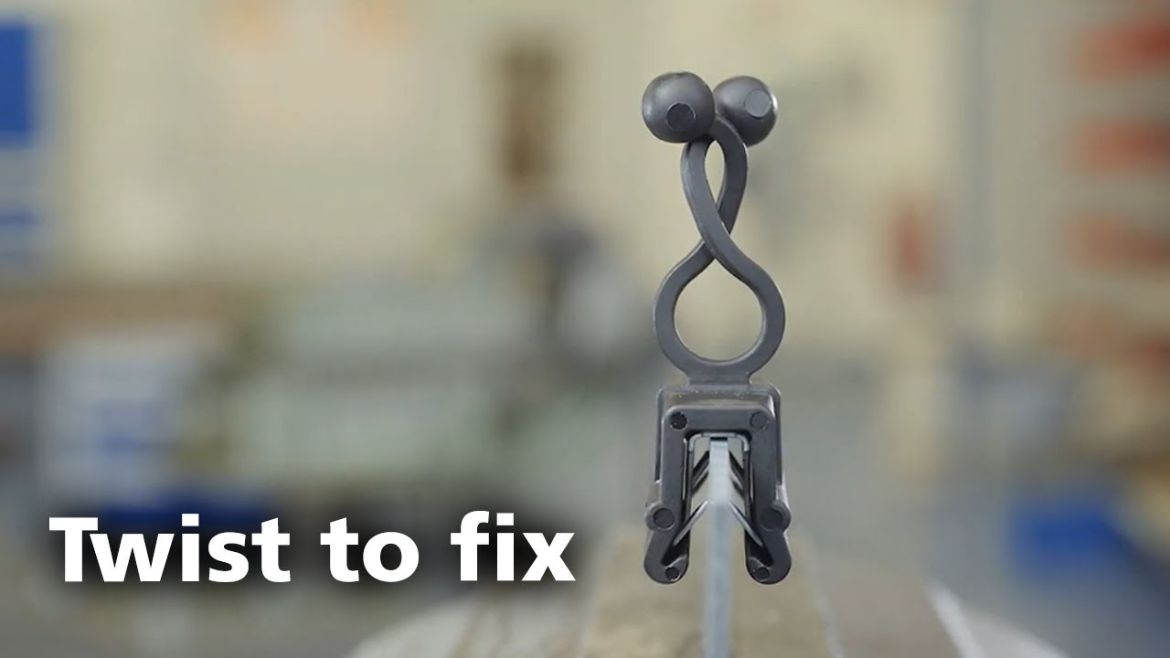

EdgeClip met TwistLock

EdgeClips zijn niet alleen zeer veelzijdig, maar ook gemakkelijk in het gebruik. Een goed voorbeeld hiervan is de EdgeClip met TwistLock. Bekijk deze korte video om te zien hoe het werkt:

De juiste oplossing voor elk scenario

bevestigingsclips

EdgeClips zijn ideaal voor het stevig bevestigen van kabelbomen in een groot aantal OEM-toepassingen

HellermannTyton ontwikkelde de eerste EdgeClips voor de automobielindustrie. Om slijtage van de bekabeling van mistlampen te voorkomen, begon de zoektocht naar een bevestigingsclip die het leggen van bekabeling achter de bumper mogelijk maakte.

Een bestaande rand vormde het ideale bevestigingspunt, zonder noodzakelijke kostbare wijzigingen aan de serieproductie.
De EdgeClips moesten eenvoudig voorgemonteerd worden op de juiste plaatsen door de kabelboomfabrikant.

EdgeClips worden ook geïnstalleerd in witgoed. Omdat ze eenvoudig met de hand op randen kunnen worden bevestigd, zijn ze geschikt voor stukwerk op productielijnen.

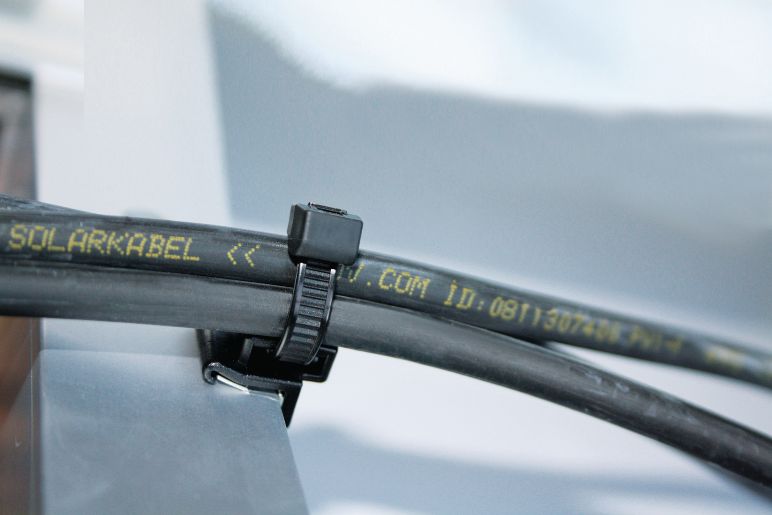

De tweedelige clip is bestand tegen UV-straling, temperatuurschommelingen en chemische reacties door weersinvloeden

Volledig thuis in de elementen, houdt de EdgeClip ook de bekabeling op installaties van zonnepanelen stevig op hun plaats. De tweedelige clip is bestand tegen UV-straling, temperatuurschommelingen en chemische reacties door weersinvloeden.

Hij verhindert dat bekabeling van zonnepanelen doorhangen en worden beschadigd, en voorkomt zo kortsluitingen.

Bezoek onze Solar Hub voor meer informatie over EdgeClips en andere onderwerpen betreft correct kabelmanagement bij PV-installaties, klik op onderstaande link:

Bouw sneller en effectiever met 3D EdgeClip productgegevens

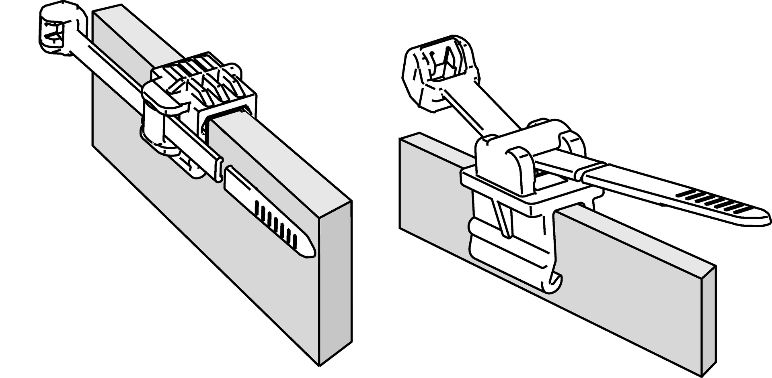

EdgeClip producten beschikbaar in 3D elektronische formats

In samenwerking met softwareproducent CADENAS, maakt HellermannTyton de specificaties van geselecteerde EdgeClip producten beschikbaar in 3D elektronische formats. Constructeurs kunnen de specificaties van hun gewenste items importeren door ze gratis te downloaden in hun CAD-systeem in alle standaard CAD-formats of ze per e-mail te laten verzenden.

Het PDF-gegevensblad geeft informatie over precieze productafmetingen, materiaalspecificaties, productkenmerken en details over wat bij de levering is inbegrepen.

 Klik eenvoudig op het CAD-logo op de pagina met resultaten van het zoeken naar producten.



FAQ – Veelgestelde vragen

Hoe kies je het juiste type kabelclip voor randen?

Er zijn maar weinig EdgeClips die geschikt zijn voor alle toepassingen, omdat de eisen en behoeften per branche zo verschillen. Ondanks gestandaardiseerde paneeldiktes weten we uit ervaring dat elke EdgeClip in elke toepassing anders presteert. Dit komt over het algemeen doordat de randparameters en het relatieve gewicht van de kabelbundels of slangen die op hun plaats moeten worden gehouden aanzienlijk variëren. Het gebruikte oppervlaktemateriaal, de dikte van de rand, de bundelrichting, de kabelbevestigingsoptie en het materiaal spelen een rol. Daarom raden we aan het volgende in overweging te nemen bij het kiezen van de juiste kabelclip voor randtoepassingen:

1. hoogte en dikte van de rand
Hoe dik en hoog is de rand waarover je kabels wilt leggen? Afmetingen van randen variëren aanzienlijk. Daarom bieden we een gevarieerde reeks afmetingen. In sommige scenario's kan de beschikbare rand ook beperkt zijn in fysieke hoogte. Of de bundeldiameter is groter dan de hoogte van de rand. EdgeClip mini is bijvoorbeeld ongeveer 6,0 mm hoog, terwijl veel van onze EdgeClips minstens 9,0 mm hoog zijn.

2. geometrie van de rand
De richting van de rand geeft meestal aan in welke richting de kabels kunnen worden geleid, verticaal/horizontaal, op of naast de rand. EdgeClip-geometrieën zijn beschikbaar voor vier verschillende routingopties:

  • boven de rand, parallel aan de richting van de rand
  • rechte hoek over de rand, 90° ten opzichte van de richting van de rand
  • parallel langs de rand
  • verticaal horizontaal, 90° ten opzichte van de richting van de rand

We bieden ook een versie waarbij het zadel van de bundelband 90° kan draaien. De meest gangbare EdgeClips bestaan uit twee delen, voorgemonteerd met een bundelband. HellermannTyton produceert ook eendelige delen met een geïntegreerde sluitkop en band. Als u een variant op dit thema kunt bedenken, hebben wij deze waarschijnlijk al geproduceerd!

3. Toepassingsgebieden
De voorwaarden waaraan een product moet voldoen, zijn afhankelijk van het toepassingsgebied.
In de zonne-energiesector is het bijvoorbeeld belangrijk dat kabelbevestigingen UV-bestendig zijn en bestand zijn tegen zware omstandigheden. In de witgoedindustrie is het essentieel dat de bevestigingen ruimtebesparend en duurzaam zijn en bestand zijn tegen trillingen. Bovenal zijn Edge Clips een uitstekende keuze in toepassingen waar geen gaten kunnen worden geboord en andere bevestigingsopties zoals lijm ongewenst zijn. De fysieke eigenschappen worden niet beïnvloed en het product kan eenvoudig worden bevestigd door het met de hand op de rand te drukken.

Kunnen EdgeClips reageren met het oppervlaktemateriaal?

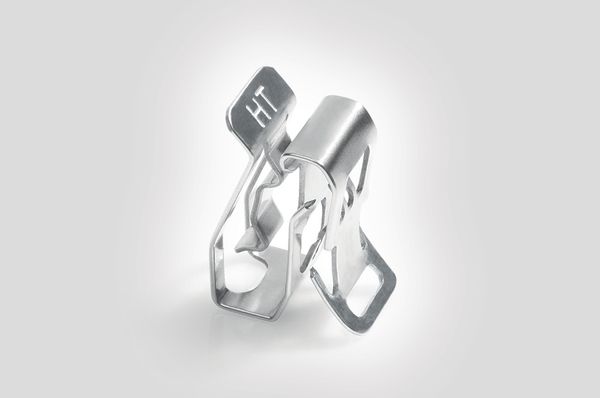

De metalen klemmen in onze EdgeClips zijn over het algemeen gemaakt van verzinkt verenstaal. Dit is prima op de meeste kunststoffen. Maar op plaatranden van metaal zijn ongewenste chemische reacties een mogelijkheid waar je rekening mee moet houden. Corrosie op het contactpunt kan het gevolg zijn omdat de gegalvaniseerde stalen klauwen van de EdgeClip door beschermende oppervlaktecoatings heen dringen en zo het substraat blootleggen. Negatief corrosiepotentieel is afhankelijk van temperatuur, vochtigheid en andere natuurlijke of door de mens veroorzaakte omgevingsfactoren zoals zout, ultraviolet licht, gassen, oliën of reinigingsmiddelen. De kunststof behuizing van de EdgeClip levert geen problemen op voor het randsubstraat. We vervaardigen deze meestal uit slagvast, hittegestabiliseerd polyamide 6.6
(PA66HIRHS). Dit heeft een bedrijfstemperatuurbereik van 40 C tot +105 C. We kunnen de eigenschappen van de EdgeClip aanpassen aan specifieke toepassingen. Neem contact met ons op als u vragen heeft over atypische materiaalcombinaties.

Wat is een EdgeClip

EdgeClips zijn kleine kabelklemmen die op randen van constructies worden aangebracht als permanente bevestiging voor bundelbanden. Ze kunnen eenvoudig met de hand op paneelranden worden gedrukt, zonder gereedschap. Ze zijn ideaal voor het veilig bevestigen van kabels, slangen en leidingen op plaatsen waar het boren van gaten of het gebruik van zelfklevende bevestigingen geen optie is. De houdkracht van de geïntegreerde veerstalen klem is voldoende voor zelfs de zwaarste kabelbundels. Een verscheidenheid aan geometrieën zorgt voor een passende pasvorm voor elk kabelrouteringsscenario. Kabels kunnen parallel aan, dwars op of langs de rand worden geleid.

Hoe werkt een EdgeClip

Afhankelijk van de afmeting van de EdgeClip, stansen we twee of drie paar tegenovergestelde schuine klauwen in de u-vormige clips van verenstaal. Onder spanning (omgekeerde, zijwaartse of axiale beweging onder belasting) graven deze klauwen in het zachtere materiaal en gaan beweging van de clip in deze richting tegen. We noemen dit positieve vergrendeling. De beste positieve vergrendelingsresultaten worden bereikt als de hoek van de klauwen niet te veel wordt verkleind door de breedte van de rand waarop de klauw wordt gedrukt. Voor de ideale pasvorm raden we aan dat er een opening is tussen de clip en de zijwanden van de rand. Een EdgeClip van 1,0 - 3,0 mm past bijvoorbeeld ideaal op een rand van 2 mm dik. Als er geen tussenruimte is, hebt u een grotere EdgeClip nodig.

Op welke oppervlakken kunnen EdgeClips worden aangebracht?

In het algemeen geldt: hoe zachter het materiaal van de rand, hoe meer de EdgeClip-klauwen erin kunnen vastgrijpen. Omgekeerd, als het oppervlak van het randmateriaal
net zo hard of harder is dan de stalen klauwen, kunnen ze niet in het oppervlak vastgrijpen. Gebruikelijke technische thermoplasten zoals
polyoxymethyleen (POM) of polyvinylchloride (PVC) hebben geen hardheidsproblemen in EdgeClip toepassingen. Aluminium is meestal
succesvol. Maar vooral bij metalen zoals staal raden we zeker aan om eerst de relatieve hardheid van de gespecificeerde materialen te controleren. De Vickers hardheidstest (HV) is ideaal om dit te bepalen. Onze EdgeClips kunnen positief vergrendelen op randmaterialen als de hardheid minder is dan 410HV10. Lagen van oppervlaktecoating of olieachtige lagen hebben ook invloed op de mate van positieve vergrendeling die kan worden bereikt in uw toepassing.

Hoe verwerkt ik EdgeClips en welk gereedschap is er nodig?

Er is geen gereedschap nodig om EdgeClips te verwerken. U kunt ze met de hand op de rand drukken. Houd de EdgeClip boven de rand op de gewenste eindpositie en druk deze vervolgens met lichte, gelijkmatige druk op de rand. Als de EdgeClip eenmaal vastzit, blijft hij op die positie zitten. U kunt de EdgeClip niet meer zijwaarts langs de rand schuiven.

Zijn EdgeClips verkrijgbaar in individuele maten, kleuren, materialen en eigenschappen?

HellermannTyton heeft veel ervaring met het aanpassen van EdgeClip ontwerpen, afmetingen en eigenschappen aan te passen individuele eisen. De meeste EdgeClips zijn gemaakt met een zwarte polyamide behuizing en soms bruin of grijs. Op verzoek kunnen we ook andere kleuren produceren.

Kan ik EdgeClips verwijderen en opnieuw gebruiken?

We raden af om een verwijderde EdgeClip opnieuw te gebruiken. Houd er ook rekening mee dat het oppervlak van de rand beschadigd raakt als u een EdgeClip verwijdert. Verwijderen met de hand is niet mogelijk. De stalen klauwen grijpen in het zachtere materiaal van de rand en houden deze stevig op zijn plaats. De EdgeClip kan alleen gemakkelijk worden verwijderd met een EdgeClip verwijdertool. Het werkt voor alle EdgeClip maten van 1,5 mm tot 6,0 mm. Neem contact met ons op als je geïnteresseerd bent in dit speciale gereedschap.

Wat zijn de aan- en uittrekkrachten van EdgeClips?

De krachten waar we het bij benadering over hebben met betrekking tot EdgeClips liggen tussen 50 N en 150 N (ongeveer 5 tot 15 kg). We publiceren geen specifieke gemiddelde aan- en uittrekkrachten voor EdgeClips omdat de mogelijke combinaties van variabelen zo uitgebreid zijn. Wij kunnen u adviseren op basis van ervaring en u ondersteunen met monsters voor uw individuele tests.
Factoren die bepalen of de klemkracht voldoende is, zijn onder andere

  • Hardheid van het randmateriaal
  • Dikte van het materiaal
  • Afwerkingen, coatings of vuil
  • Grote temperatuurschommelingen
  • Torsie in de kabelboom
  • Trillingen.
