Visit your local site for the relevant product catalog, pricing, service and events
Cable Scout+ kabel installatiesysteem is een professioneel gereedschap waarmee elektrotechnische installateurs kabels gemakkelijk kunnen trekken en tijd kunnen besparen, zelfs bij de meest uitdagende elektrische installaties en moeilijk bereikbare plaatsen, zoals ruimtes tussen muren.
Cable Scout+ overtuigt dankzij een nieuw ontwerp en de verbeterde functionaliteit. Door de nieuwe grip kunnen de trekstaven gemakkelijk in elkaar worden geschroefd. Alle componenten, staven en hulpstukken kunnen worden ondergebracht in een handige bewaar- en draagtas. Cable Scout+ wordt geleverd met een aantal nuttige standaardaccessoires. Extra accessoires kunnen afzonderlijk worden gekocht.
Met dit praktische en duidelijke kabelinstallatiesysteem kunnen kabels snel en gemakkelijk worden geïnstalleerd via verlaagde plafonds, achter muren, onder vloeren en op veel andere plaatsen.
Bekijk deze video om te zien hoe eenvoudig het is om kabels aan te trekken met de kabeltrekker Cable Scout+ en leer meer over het monteren van accessoires:
De staven worden vervaardigd van glasvezelversterkte kunststof (GRP) voor belastingen tot 200 kg. Cable Scout+ biedt meerdere functies, zodat de installateur met de beschikbare accessoires bijvoorbeeld kan bijlichten, inspecteren en terughalen.

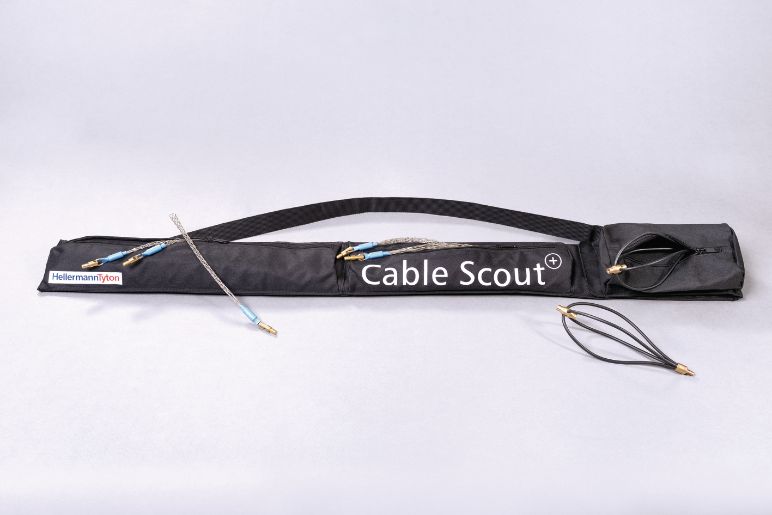

Het Cable Scout+ kabelinstallatiesysteem wordt geleverd in een handige, sterke tas waarin de staven en accessoires kunnen worden opgeborgen.
De Handy-set is passend gemaakt voor de gereedschapskoffer.
Hij bestaat uit:
• 1 staaf x 40 cm (wit), 2 staven x 40 cm (rood) en 1 staaf x 40 cm (blauw)
• 40 cm flexibel verlengstuk (wit)
• Ronde geleidekop
• Kleine haak en geleideoog
De Basis-set is bedoeld voor de meest gebruikelijke werkzaamheden bij de installatie van kabels.
Hij bestaat uit:
• 10 staven x 1 m (wit), 15 cm flexibel verlengstuk (wit)
• Adapter, grote haak en geleideoog
De Deluxe-set is het meest uitgebreid en bedoeld voor het uitvoeren van meer omvangrijk installatiewerk. Hij bestaat uit:
• 2 staven x 1 m (wit), 6 staven x 1 m (rood), 2 staven x 1 m (blauw)
• 15 cm flexibel verlengstuk (wit), splitring, adapter
• Grote haak, geleideoog, ronde geleidekop, vlakke geleidekop, lamp, magneet
De hoogwaardige, op batterijen werkende Cable Scout Cam is bij uitstek geschikt voor foto- en video-opnamen in de kleinste ruimtes. Zo kunt u zich een beeld vormen van verborgen voorwerpen op een afstand tot 10 meter, bijvoorbeeld in loze leidingen en boven verlaagde plafonds. De opnames van de inspectiecamera kunnen in real time worden overgezet naar een smartphone of tablet.
De voordelen in één oogopslag:
Het pakket bevat een WiFi HD-camera met een kabellengte van 10 meter, een WiFi-station met een batterijduur van maximaal een uur, een USB-oplaadkabel, een haak, een magneet, een spiegel en een waterdichte lenskap.
Met zijn veelzijdige accessoires en hoogwaardige fabricage is Cable Scout Cam de perfecte Cable Scout+ aanvulling.
Naast een inspectiecamera biedt de Cable Scout+ kabeltrekker een breed scala aan andere nuttige accessoires die het voor de installateur gemakkelijker maken om holtes te verlichten of kabels te bevestigen.

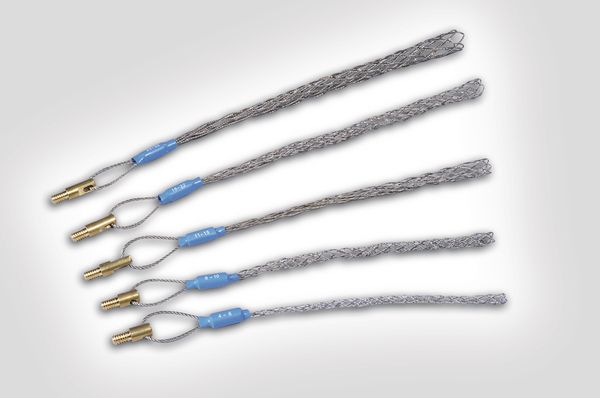

Kabeltrekkousen zijn bedoeld om objecten vast te grijpen, zodat op een betrouwbare en tijdbesparende manier kabels en pijpen aan de trekveer kunnen worden gekoppeld. De kous wordt door samendrukken opgerekt en over de kabel of pijp getrokken. Door loslaten trekt de kous samen voor een stevige grip op de kabel of pijp voor de koppeling met de trekveer.
• De kit met accessoires bevat veel nuttige hulpstukken
• De gebruiker kan inspecteren, bijlichten en terughalen
• Met kabelkousen kunt u zeer snel kabels trekken
• De geleidekop glijdt soepel over obstakels
• De ledlamp brengt licht in de duisternis
• De sterke magneet kan metalen gereedschap optillen tot een gewicht van 2,5 kg

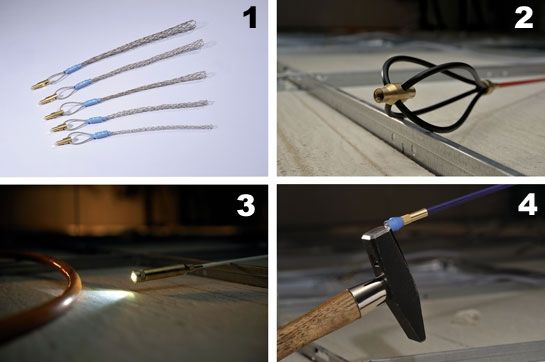

1. Kabeltrekkousen zijn verkrijgbaar in vijf maten voor een groot aantal kabeldiameters.

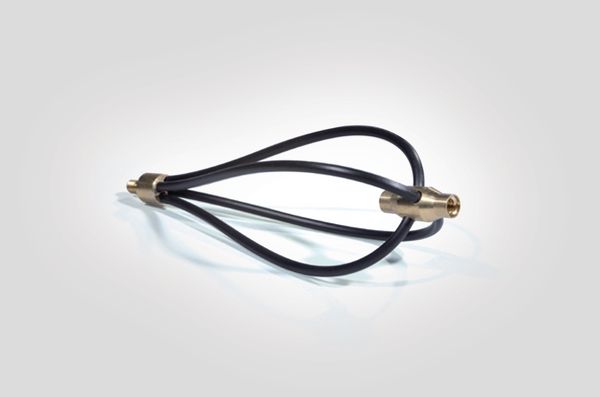

2. Met de geleidekop (klopper) glijdt de staaf gemakkelijk over obstakels.
3. De Cable Scout+ lamp: perfect om in holtes te kijken.
4. De sterke magneet kan metalen gereedschap optillen tot een gewicht van 2,5 kg.
| TYPE | Description | Article-No. |
| CS-SA |
Kit met accessoires: Bevat een 15 cm lang flexibel verlengstuk, adapter, kleine haak, grote haak, |
897-90004 |
| CS-ACG1630 |
Kabeltrekkous: geschikt voor een diameter van 1,6 - 3,0 cm |
897-90027 |
| CS-ACG0415 |
Kabeltrekkousen: geschikt voor een diameter van 0,4 - 1,5 cm |
897-90026 |
| CS-AW |
Klopper: kabels glijden over ruwe en oneffen oppervlakken |
897-90018 |
| CS-AB |
Lamp: handig voor inspecties in donkere omgevingen |
897-90016 |
| CS-AMG2 |
Sterke magneet: goed voor het optillen van gereedschap tot een gewicht van 2,5 kg |
897-90015 |
Cable Scout+ kabeltrekkers De flexibele kabeltrekkers zijn vervaardigd van glasvezelversterkte kunststof (GRP) en worden eenvoudig aan elkaar geschroefd en voorzien van slimme hulpstukken. Drie diameters met een verschillende buigradius zorgen voor flexibiliteit tijdens het installeren.
De staven kunnen worden gebogen, geduwd of getrokken en hanteren een kabelgewicht tot 200 kg.
| TYPE | Content Rods | Flexibility |
Ø D |
Article-No. |
| CS-P6 | Een paar blauwe staven van 1 m | sterk | 6.0 | 897-90007 |
| CS-PN |
Een paar nylon staven van 1 m |
zeer flexibel | 5.0 |
897-90008 |
| CS-P5 | Een paar rode staven van 1 m | medium | 5.0 | 897-90006 |
| CS-P4 | Een paar witte staven van 1 m | flexibel | 4.0 | 897-90005 |

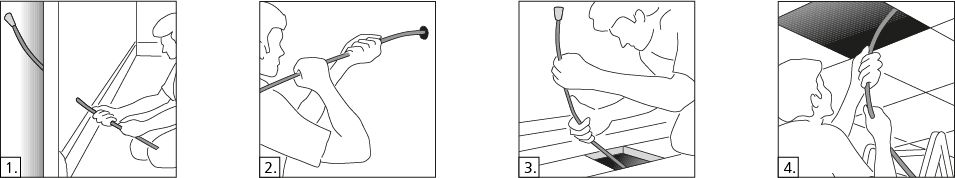

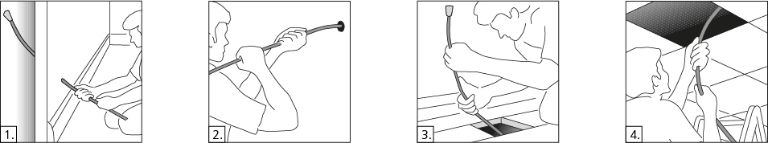

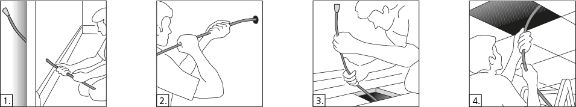

De kabeltrekker CableScout+ wordt gebruikt bij de installatie of verwijdering van kabels op moeilijk bereikbare plaatsen, omdat het een mechanisch voordeel en hefboomwerking biedt om kabels door leidingen, kanalen of andere paden te trekken. Hier zijn enkele veelvoorkomende plaatsen waar een kabeltrekker kan worden gebruikt:
Het specifieke gereedschap dat nodig is voor een bepaalde taak hangt af van factoren zoals het type en de grootte van de kabels, de installatieomgeving en de afstand of complexiteit van het traject. HellermannTyton biedt drie sets voor het trekken van kabels: de Handy Kit past in een gereedschapskoffer, de Basic Kit is bedoeld voor het installeren van basiskabels en de Deluxe Kit is bedoeld voor het uitvoeren van grotere installaties. De sets worden geleverd met kabelstangen in verschillende lengtes en met extra accessoires zoals haken, magneten, lampjes en opbergtassen.
Beoordeel voor het gebruik van de kabelstangen de installatievereisten. Dit omvat de afstand die moet worden afgelegd, het type en de grootte van de kabels, eventuele obstakels in het pad en het benodigde draagvermogen voor het trekken. Kies vervolgens het juiste kabeltrekgereedschap, rekening houdend met het gewicht en de diameter van de kabel en eventuele specifieke uitdagingen. Sluit vervolgens de kabel aan op het trekgereedschap. Zorg voor een stevige verbinding om te voorkomen dat de kabel tijdens het trekken losraakt.
Begin door spanning op het gereedschap te zetten. Zorg er tijdens het trekken voor dat er geen weerstand is en dat de kabel niet vast komt te zitten. Als dit toch gebeurt, beoordeel dan de situatie en pas deze aan. Dit kan betekenen dat u de hoek of richting van de trekbeweging moet veranderen of dat u extra gereedschap of technieken moet gebruiken. Blijf aan de kabel trekken totdat deze de gewenste eindpositie heeft bereikt.
Alle glasvezelstangen en accessoires van HellermannTyton kunnen eenvoudig aan beide uiteinden in elkaar worden geschroefd. Kabelgrepen - en uitrekbare metalen huls - worden vaak gebruikt om kabels en draden aan trekstangen te bevestigen. De handgreep kan eenvoudig om het voorste uiteinde van de kabel worden geklemd voor een stevige grip.
De kabeltrekkers zijn gemaakt van hoogwaardig glasvezel dat een draagvermogen heeft tot 200 kg (ongeveer 440 lbs).
CS-SD
897-90001
