Kabelclips: kabels ordenen met zelfklevende, schroef- of meervoudige routingclips

Kabelklemmen voor het bevestigen en geleiden van kabels in de industrie

Vind de juiste kabelclips om kabels snel en eenvoudig te bevestigen

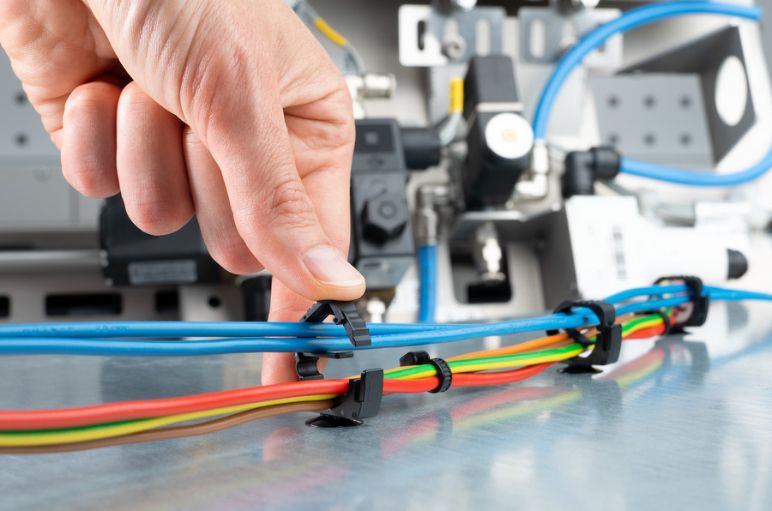

Kabelklemmen voor organisatie

Kabelclips worden gebruikt om bedrading in verschillende toepassingen vast te zetten en te organiseren. Ze zijn meestal ontworpen met een clip of open-kop ontwerpmechanisme en kunnen worden bevestigd aan verschillende oppervlakken. Kabelklemmen voorkomen verwarring en struikelgevaar en zorgen voor een netter en meer georganiseerd uiterlijk.

Het HellermannTyton kabelclip-assortiment omvat kabelclips met vele opties voor sluittype, bundelrichting en verschillende diameters: zelfklevende kabelclips, schroefbare kabelclips, kabelclips voor randmontage, connectorclips en bundelclips.

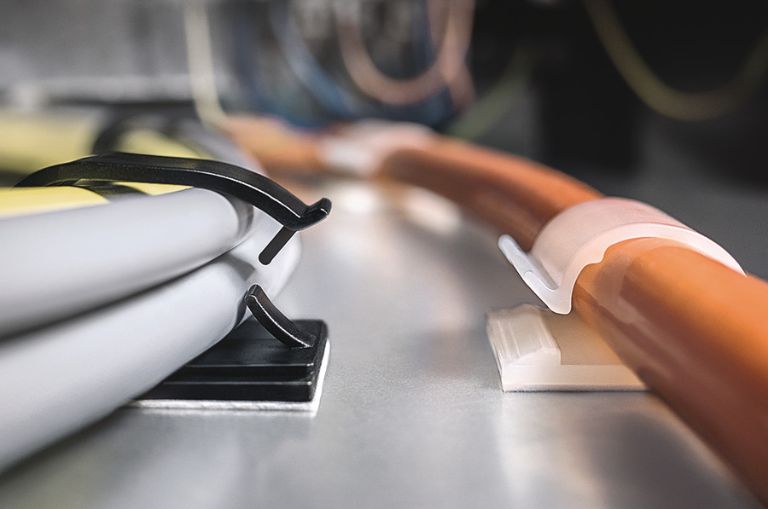

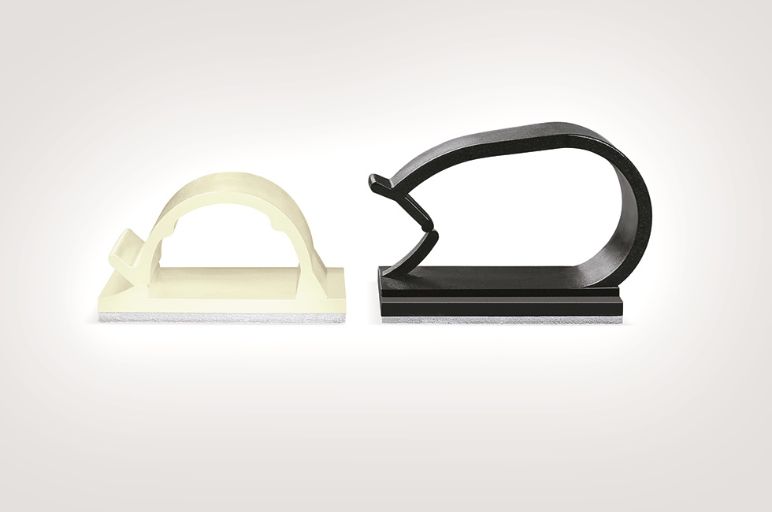

Zelfklevende kabelklemmen

Zelfklevende kabelklemmen

Klevende kabelklemmen zijn gemakkelijk te monteren omdat ze niet vastgespijkerd of geschroefd hoeven te worden en daarom geen invloed hebben op de statica. Ze zijn ontworpen voor laag energetische oppervlakken. Andere voordelen zijn een minder risico op corrosie en een aanzienlijke gewichtsvermindering in vergelijking met mechanische montage.

HellermannTyton gebruikt verschillende soorten acrylaat- of synthetisch-rubberlijm voor zelfklevende kabelklemmen:. Deze verschillen in het temperatuurbereik en de trekkracht van de lijm.

Klemmen op acrylaatbasis:

  • Gebruikstemperatuur -40 tot 85°C
  • Hogere initiële hechting op het oppervlak, onmiddellijk gebruik mogelijk

Kleefclips op basis van synthetisch rubber :

  • Gebruikstemperatuur -40 tot 60°C
  • Hoge trekkracht, lijm heeft enkele uren hechttijd nodig op het oppervlak

Als de zelfklevende kabelclip op zijn plaats zit, kan de kabelbundel in de clip worden geplaatst. Sommige clips zijn open aan de zijkant en houden de kabels en draden vast door middel van een naar binnen gerichte borgpen of door een geplande versmalling van de clipgeometrie. Dit maakt het zeer eenvoudig om later kabels toe te voegen, te verwijderen en te vervangen.

De clips worden bevestigd door de beschermende achtergrond af te pellen en ze op het gewenste oppervlak te plakken, inclusief plastic en metaal. Zodra de zelfklevende draadclip is vastgeplakt, kan de kabelbinder door de gleuf worden gestoken en kan de kabelbundel in de bundelband worden geplaatst. Tot slot worden de kabelbundel en de bundelband aan de houder bevestigd door de bundelband te sluiten.

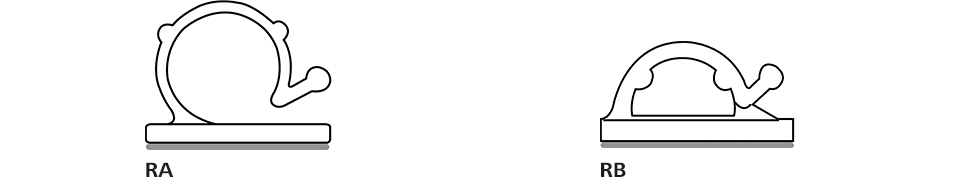

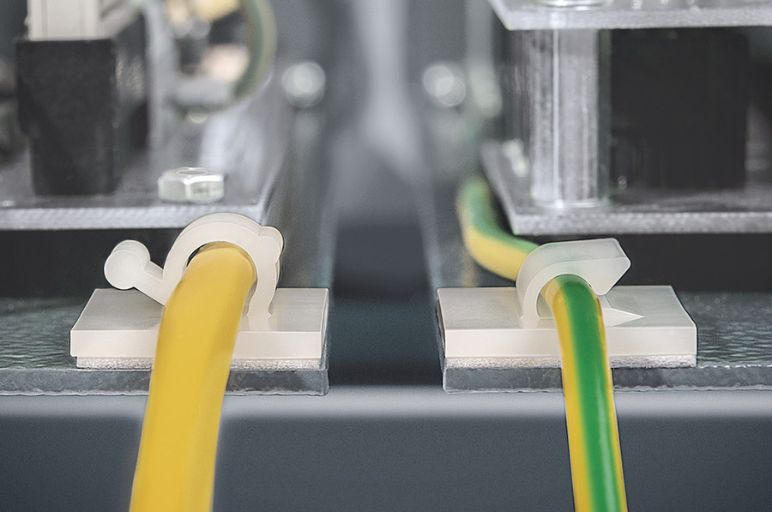

Zelfklevende bevestigingen uit één stuk: RA- en RB-serie

Zelfklevende bevestigingen uit één stuk

De kabelklemmen uit de RA- en RB-serie zijn zelfklevende bevestigingen uit één stuk die zonder extra bundelband kunnen worden gebruikt. Ze zijn gemaakt van PA66 met synthetisch rubberen lijm.

RB-serie zelfklevende clips bieden een grote routing vrijheid en ook vermindert het risico van corrosie in vergelijking met schroefbevestigingen. Ze zijn ideaal voor installatie zonder gereedschap en kunnen heropend en hergebruikt worden wanneer kabels vervangen moeten worden. De RB-serie is verkrijgbaar in bundeldiameters van 5,0 tot 14,0 mm.

De RA clips zijn ideaal voor gebruik in toepassingen die moeilijk toegankelijk zijn, of voor gebieden waar zelfkleven de enige mogelijke bevestigingsmethode is. Dit komt van pas in scenario's waar zelfkleven de enige mogelijke bevestigingsmethode is. Ze worden meestal aangetroffen in industrieën zoals de auto-, bus- en vrachtwagenindustrie, bouwvoertuigen of industriële gebouwen. De RA-serie is verkrijgbaar in bundeldiameters van 3,0 tot 18,0 mm.

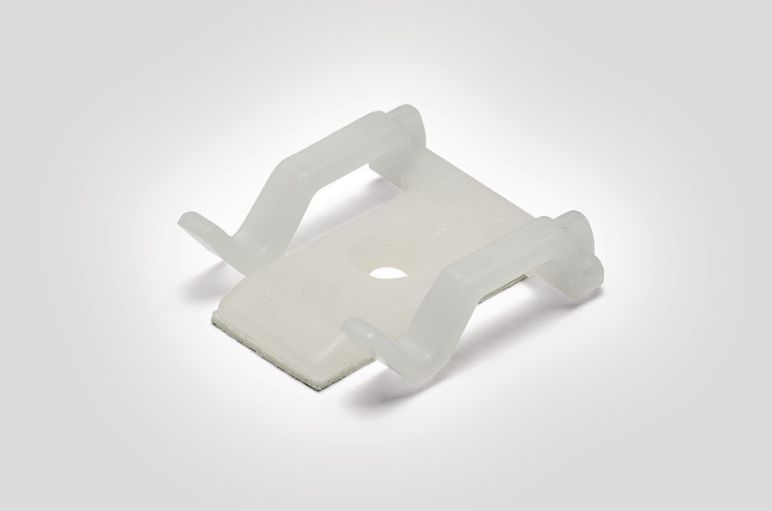

Zelfklevende kabelklemmen voor het vasthouden van buizen, kabels en leidingen

Clips voor het vasthouden van buizen, kabels en leidingen

HellermannTyton biedt zelfklevende kabelclips die speciaal zijn ontworpen om kabels, buizen en leidingen vast te zetten zonder gebruik te maken van een kabelbinder. Deze kabelklemmen kunnen eenvoudig op panelen worden geschroefd of geplakt. De grijpvingers aan de zijkant maken makkelijk kabels verwijderen en houden ze tegelijkertijd stevig vast. De TY8H1S kabelklemmen worden veel gebruikt in computerapparatuur, spelcomputers en huishoudelijke apparaten.

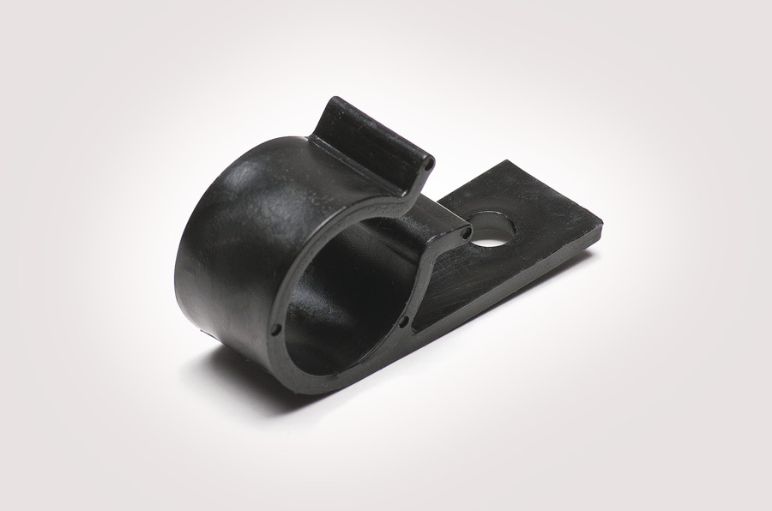

Kabelklemmen met schroeven

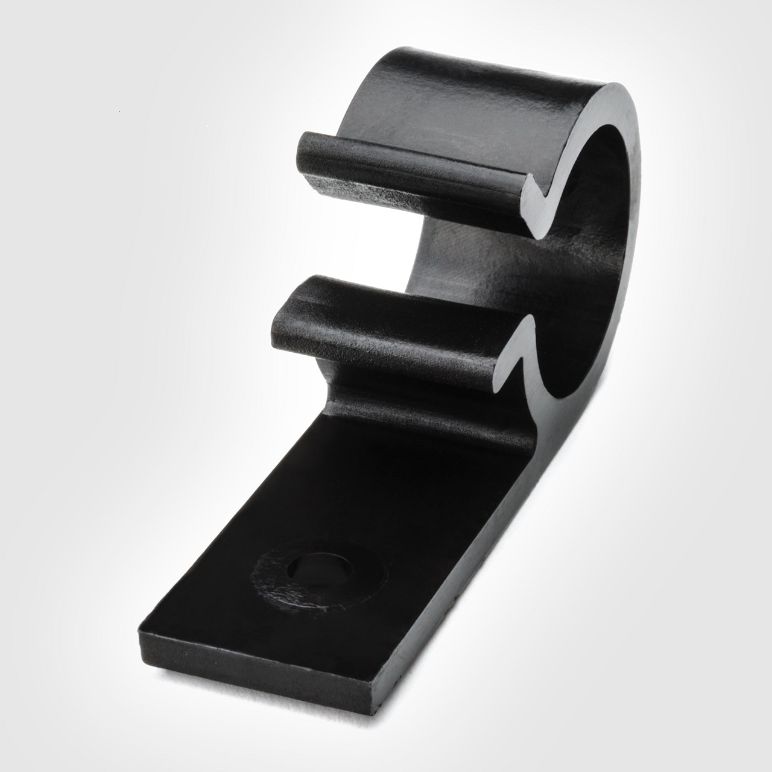

Kabelklemmen met schroeven voor zware kabelbundels

Kabelklemmen met schroeven voor zware kabelbundels

Kabelhouders van HellermannTyton zijn soorten kabelbevestigings- of bevestigingsapparaten die schroeven of bevestigingselementen nodig hebben om kabels of draden stevig op een specifiek oppervlak te bevestigen. Dit type kabelhouder kan worden gemaakt van kunststof of metaal, zoals in dit geval. Naast dit schroefelement heeft het één of meerdere openingen waar de kabels in kunnen worden gestoken om ze op hun plaats te houden. Kabelclips met schroeven worden vaak gebruikt waar zware kabelbundels moeten worden ondersteund.

Eén type schroefbare kabelklemmen die HellermannTyton aanbiedt zijn de D-clips. D-clips in kabelmanagement hebben meestal een vorm die lijkt op de letter "D", vandaar de naam. Ze hebben meestal een gebogen of halfrond ontwerp met een open zijde. Door kabels gewoon in de open kant van de clip te drukken, bieden ze een snelle en efficiënte manier om draden te ordenen, wat zorgt voor aanzienlijke tijd- en kostenbesparingen in kabelonderhoud en installatie.

D-clips bieden een flexibele grip, waardoor kabels gemakkelijk kunnen worden verwijderd en vervangen wanneer dat nodig is. Door de toepassingsmethode van schroeven en het hier gebruikte POM (polyacetaal) materiaal worden deze onderdelen overal gebruikt waar mechanische belastingen aanwezig zijn, bijvoorbeeld in de woning-, kantoor- en industriële magazijnbouw.

Daarnaast worden deze producten, vanwege hun duurzame en robuuste vorm onder verschillende temperaturen en vochtigheidsomstandigheden, toegepast in gebieden met hoge precisie-eisen, zoals de automobiel-, elektronica- of medische technologiesector. HellermannTyton biedt geschroefde D-clips in drie maten en met drie verschillende boringdiameters.

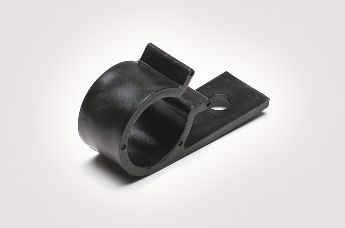

In het portfolio van HellermannTyton zijn ook andere kabelclips opgenomen die moeten worden vastgeschroefd, zoals P-clips (ook wel P-klemmen genoemd). Deze bestaan meestal uit een metalen of kunststof klem die van de zijkant gezien de vorm van een "P" heeft. Dit ontwerp maakt het mogelijk om kabels, draden of zelfs pijpen gemakkelijk in te brengen en stevig vast te houden, waardoor een georganiseerd en stabiel routingsysteem ontstaat terwijl beweging of potentiële schade door trillingen of andere factoren wordt voorkomen. P-clips worden vaak gebruikt in verschillende industrieën zoals de auto-industrie, elektrotechniek, ruimtevaart en industriële toepassingen.

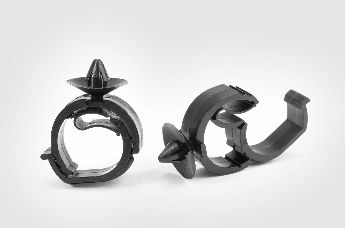

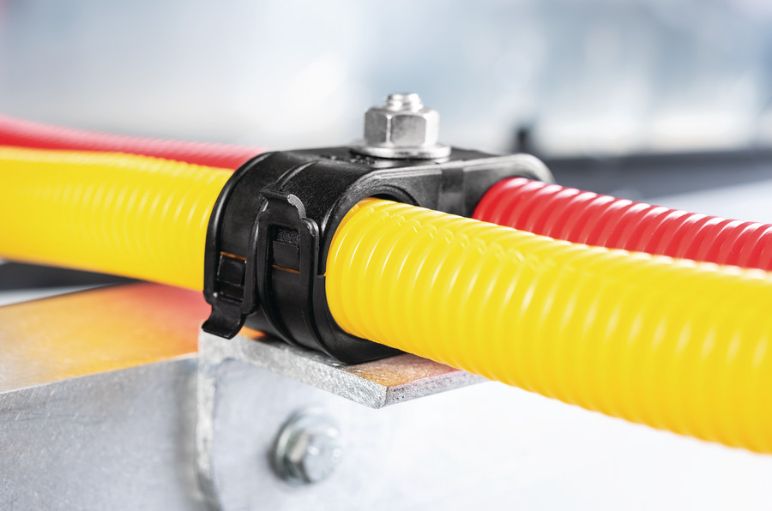

Kabelklemmen voor meervoudige routering

Kabelklemmen voor meervoudige routering

HellermannTyton biedt verschillende soorten kabelclips voor parallelle en meervoudige routering van buizen, slangen of leidingen. Met deze slangclips kunnen bundels dicht bij elkaar worden gehouden zonder dat ze verstrikt of gedraaid raken. Ze kunnen gemakkelijk met de hand in elkaar worden gezet en bieden een stevige grip.

Slangklemmen voor parallelle geleiding zijn verkrijgbaar met twee of drie kamers. De clips voor parallelle geleiding worden ook geleverd met voetonderdelen voor bevestiging in voorgeboorde paneelgaten. Eenmaal geïnstalleerd klikt de slang eenvoudig vast in de clip en kan verwijderd en opnieuw geïnstalleerd worden zonder de clip te verwijderen.

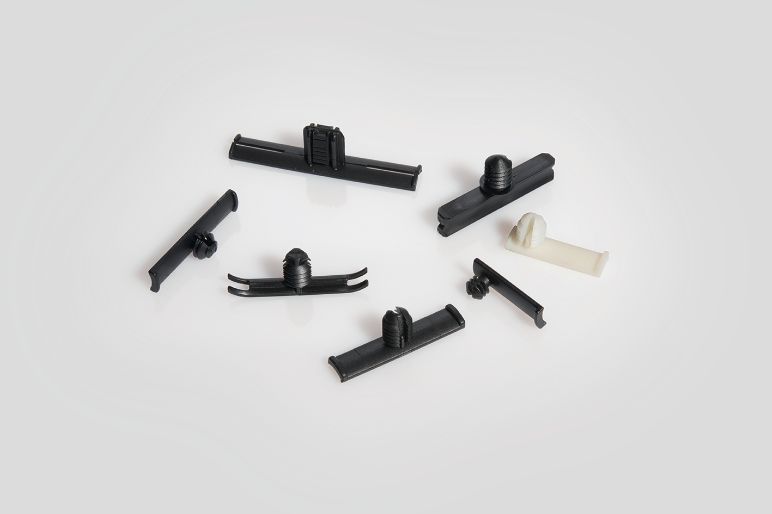

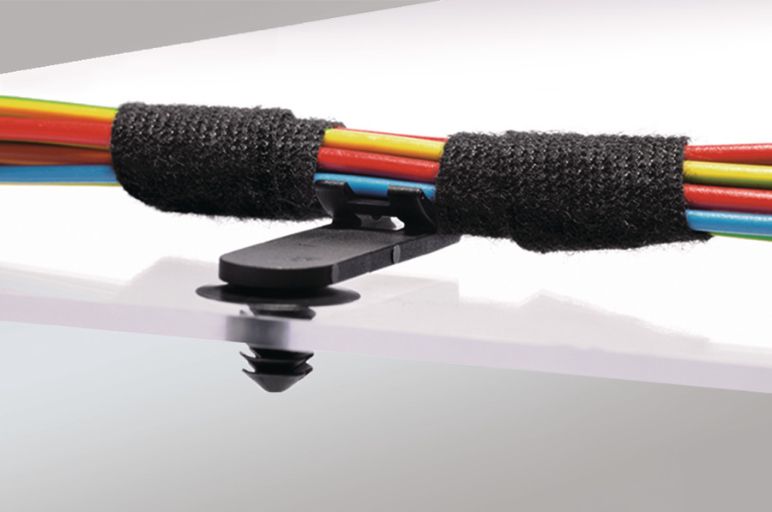

Bundelclips voor stabiliteit van lange kabelbomen en draden

Bundelclips voor stabiliteit van lange kabelbomen en draden

Bundelingsclips kunnen met kabelbinders of plakband aan de kabelboom worden bevestigd. Er zijn verschillende toepassingsmogelijkheden, waaronder producten voor gaten, randen, bouten of gewoon voor het vastplakken, bundelen, met afstandhouders of een harnasklem voor meervoudige routering. Bundelingsclips worden veel gebruikt in de auto-industrie, maar kunnen ook in elke toepassing worden gebruikt om stabiliteit en ondersteuning te bieden aan langere kabelbomen en draden.

De SOC5FT6LG bundelclip is een van de meest populaire HellermannTyton bundelclips. Hij is gemaakt voor een rond gat van 6,5 - 7,0 mm en een zeshoekig gat van 6,1 - 6,6 mm en heeft een offset afstandhouder. De sleuven aan de zijkant van de bundelstang zijn ideaal voor het bevestigen van kabelbomen of draden met een bundelband of plakband. De kabel past precies in de licht gebogen bundelstang.

Automotive kabelklemmen

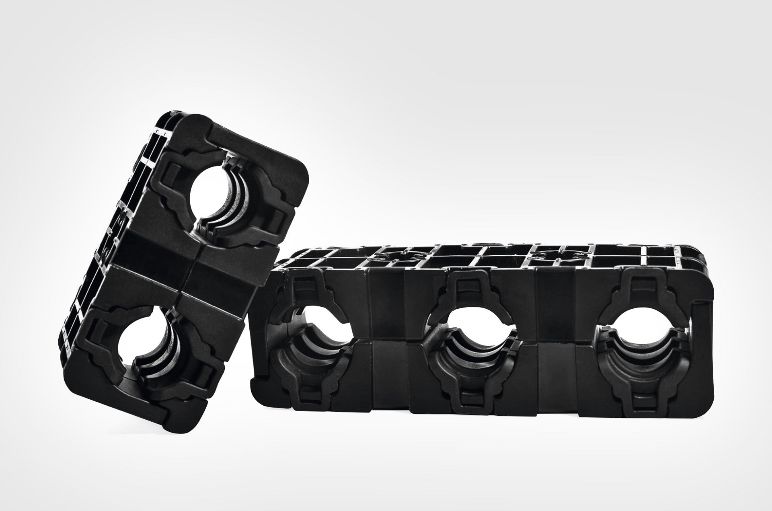

Hoogspanningskabelklemmen voor de auto-industrie

Hoogspanningskabelklemmen

Hoogspanningsclips worden vaak gebruikt op kabelbomen van elektrische voertuigen. De robuuste beschermhoes met geribbeld ontwerp zorgt voor extra stevigheid. De zachte inzetstukken dempen de kabels en draden. Het omhulsel van deze hoogspanningskabelclips is gemaakt van PA46 of PA6HS en de zachte inzetstukken van AEM of EPDM.

Hoogspanningsklemmen zijn verkrijgbaar als tweedelige delen die eenvoudig in elkaar klikken voor eenvoudige installatie zonder gereedschap, of als eendelige delen met scharnier- of twist lock sluitopties.

Kabelklemmen voor vloeistofbeheer

HellermannTyton biedt kabelklemmen voor gebruik in vloeistofmanagement op plaatsen waar leidingen en slangen veilig moeten worden bevestigd - ook met bewegingscompensatie. Dit omvat ook kabelclips die kunnen worden heropend en hergebruikt voor onderhoud.

FAQ - Veelgestelde vragen

Wat zijn kabelclips?

Kabelclips, ook wel kabelklemmen of kabelopbergers genoemd, zijn kleine apparaten of accessoires die zijn ontworpen om kabels, draden, kabels, slangen of leidingen op een nette manier vast te zetten en te beheren. Ze zijn verkrijgbaar met verschillende bevestigingsopties voor verschillende oppervlakken en voorkomen in de knoop raken, verminderen rommel en vergroten de veiligheid door kabels op hun plaats te houden en te voorkomen dat ze struikelgevaar opleveren.

Hoe installeer je kabelklemmen?

Kabelclips installeren is een eenvoudig proces, omdat ze gemakkelijk met de hand of met conventioneel gereedschap zoals een schroevendraaier te monteren zijn. De methode hangt af van het type kabelclip en het oppervlak waarop je hem bevestigt.

Hoe vind je de juiste maat kabelklem?

De juiste maat clip is afhankelijk van de diameter van de kabel(s) die u probeert te beheren en uw keuze van het type kabelclip voor uw toepassing. Om de juiste maat te bepalen, moet u rekening houden met het volgende:

  • Bundeldiameter: HellermannTyton levert bundeldiameters van 3,0 - 110,0 mm. Clips of bevestigingen met bundelbanden zijn ook geschikt voor kleinere en grotere bundeldiameters. Meerdere routingclips kunnen verschillende bundeldiameters per clip bevatten.
  • Soort bevestiging: Kabelclips kunnen in ronde en ovale gaten worden gemonteerd, ze kunnen worden vastgeschroefd of vastgeschroefd, op vaste bouten worden geduwd, met zelfklevende tape worden vastgeplakt, om op randen te worden geduwd of om connectoren vast te houden.
  • Bundelrichting: De bundelrichting van de kabels, draden en slangen is ook variabel, bijvoorbeeld met een tussenruimte naast het toepassingsoppervlak. Er zijn ook draaibare clips verkrijgbaar, die gebruikt kunnen worden om bewegingen op te vangen.
  • Materiaal: HellermannTyton biedt een breed scala aan materialen en materiaalcombinaties voor klemmen (kunststof, metaal, roestvast staal)
  • Speciale functies en eisen: Het productportfolio omvat oplossingen voor aanvullende behoeften zoals rotatie, automatisch sluiten en modulaire clipsystemen.

Hoe verwijder je kabelklemmen?

Kabelclips zijn er in verschillende uitvoeringen. De meest voorkomende zijn plastic clips met een lipje of vergrendelingsmechanisme dat de kabel op zijn plaats houdt. Om een kabelklem open te wrikken, heb je specifiek gereedschap nodig. Zelfklevende kabelklemmen kun je loswrikken.

De meeste kabelklemmen zijn voor eenmalig gebruik en kunnen na verwijdering niet opnieuw worden gebruikt, omdat ze niet voldoen aan de oorspronkelijke vergrendelingsprestaties. Voor toepassingen waarbij onderhoud of ombouw nodig is, moet je een kabelklem gebruiken die opnieuw kan worden geopend of die kan worden vergrendeld.
