Samplepack componenten voor fotovoltaïsche installaties

Speciale applicaties vragen om de juiste componenten. Componenten met eigenschappen die naadloos aansluiten op de eisen die deze applicaties met zich meebrengen. Alternatieve energie uit zonkracht, fotovoltaïsche installaties, is hiervan een goed voorbeeld. HellermannTyton heeft een selectie uit haar leveringsprogramma gemaakt, speciaal toegesneden op deze markt. Van deze selectie is een gratis samplepack beschikbaar. Hieronder vindt u een overzicht van de componenten in deze samplepack.

Wilt u zo'n samplepack ontvangen, neem dan contact met ons op.


UV-bestendige bundelbanden van HellermannTyton

UV-bestendige bundelbanden
De UV-bestendige bundelbanden van HellermannTyton uit de T-serie garanderen een eenvoudige montage van bekabeling. De weers- en UV- bestendigheid maken ze uitermate geschikt voor toepassing in installaties voor  zonne-energie.

Art.-nr. 111-03570 Type T30LL
De band met de afmetingen 290 x 3.5 mm kan gemakkeijk om een frame worden aangebracht en is tevens geschikt voor markering met het Helafix HC-systeem.

Art.-nr. 111-05060 Type T80R
De band met de afmetingen 210 x 4.7 mm is de standaard maat kabelbundelingen in installaties voor zonne-energie, zowel op daken als in het veld.

Art.-nr. 111-08290 Type T80I
De band met de afmetingen 300 x 4.7 mm wordt met name voor de montage van PV-bekabeling aan grotere frames toegepast.

Art.-nr. 111-05460 Type T80L
De band met de afmetingen 390 x 4.7 mm wordt voor de bundeling van grotere kabel- of slangbundels alsmede voor de fixatie aan profielen en traverses toegepast.

roestvast staal - MBT-bundelbanden

RVS- en hersluitbare bundelbanden

Art.-nr. 111-93149  Type MBT14S
De MBT-bundelbanden zijn vervaardigd uit roestvast staal 316, waardoor ze zowel tegen zuren, zoutwater als tegen hoge temperaturen bestand zijn. Het sluitmechanische van deze banden wordt gevormd door een kogel in een konisch huis, dit zorgt voor hoge minimale spankracht.

De banden worden met name onder extreme omstandigheden ingezet, die bijvoorbeeld optreden bij solarwarmte (CSP) of geconcentreerde PV (CPV) optreden.

snelle en eenvoudige verwerking - REZ-banden

Art.-nr. 115-40300 Type REZ300
De hersluitbare REZ-banden zijn voorzien van een innovatieve sluitkop, deze zorgt voor snelle en eenvoudige verwerking. Het snelsluitmechanisme maakt openen met een hand, ook onder spanning of met werkhandschoenen aan, mogelijk. De REZ-banden kunnen bijvoorbeeld worden toegepast bij het voorconfectioneren van solaraansluitkabels.

bijzonder lijm SolidTack

Bevestigingsbanden en -beugels

Art.-nr. 151-00433 - Type MB3APT
De bijzonder lijm van de SolidTack-serie wordt eveneens toegepast om montagerail te verlijmen. Deze lijm heeft een uitstekende houdkracht op (oneffen) gecoate oppervlakken en is daarmee uitermate geschikt om kabelgeleidingen te realiseren in kabeltracés.

bevestigingselementen - EdgeClip-serie

Art.-nr. 156-00570 Type T50ROSEC4A-W
De bevestigingselementen uit de EdgeClip-serie worden voor het geleiden en bundelen van bekabeling en leidingwerk -langs een rand- ontwikkeld. Deze innovatieve EdgeClip in de EC4A-W uitvoering wordt eenvoudig met de hand op een modulerand (dikte 1-3mm) geklemd. Solarbekabeling wordt met de voorgemonteerde UV-bestendige bundelband langs deze rand geleid. Naar behoefte kan de band uit de clip worden genomen en 90° worden gedraaid. Hierdoor kunnen de beide hoofdrichtingen met hezelfde componenten worden gerealiseerd.

bundelen van bekabeling en leidingwerk -langs een rand- ontwikkeld

Art.-nr. 156-00661 Type T50ROSEC5A-W
De bevestigingselementen uit de EdgeClip-serie worden voor het geleiden en bundelen van bekabeling en leidingwerk -langs een rand- ontwikkeld. Deze innovatieve EdgeClip in de EC5A-W uitvoering wordt eenvoudig met de hand op een modulerand (dikte 1-3mm) geklemd. Solarbekabeling wordt met de voorgemonteerde UV-bestendige bundelband naast deze rand geleid. De positie wordt met name toegepast bij naar binnen geplaatste moduleranden.Naar behoefte kan de band uit de clip worden genomen en 90° worden gedraaid. Hierdoor kunnen de beide hoofdrichtingen met hezelfde componenten worden gerealiseerd.

De bevestigingselementen uit de EdgeClip-serie worden voor het geleiden en bundelen van bekabeling en leidingwerk -langs een rand- ontwikkeld.

Art.-nr. 156-00020 Type T50ROSEC20

De bevestigingselementen uit de EdgeClip-serie worden voor het geleiden en bundelen van bekabeling en leidingwerk -langs een rand- ontwikkeld. Deze innovatieve EdgeClip in de EC20- uitvoering wordt eenvoudig met de hand op een PV-modulerand (dikte 3-6mm) geklemd. Solarbekabeling wordt met de voorgemonteerde UV-bestendige bundelband over deze rand geleid.

bekabeling en leidingwerk -langs een rand- ontwikkeld - EdgeClip

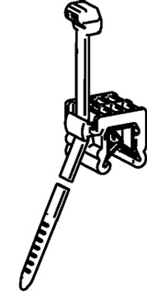

Art.-nr. 156-00006 Type T50ROSEC23
De bevestigingselementen uit de EdgeClip-serie worden voor het geleiden en bundelen van bekabeling en leidingwerk -langs een rand- ontwikkeld. Deze innovatieve EdgeClip in de EC23- uitvoering wordt eenvoudig met de hand op een PV-modulerand (dikte 3-6mm) geklemd. Solarbekabeling wordt met de voorgemonteerde UV-bestendige bundelband naast deze rand geleid.

bekabeling en leidingwerk -langs een rand- ontwikkeld - EdgeClip

Art.-nr. 151-00234 Type EC41

Bevestigingselementen met EdgeClip onderscheiden zich door eenvoudige montage. De clip wordt met de hand op een aluminium rand (dikte 3-6mm) geklemd, daarmee is de montage volledig afgerond. Het type EC41 kan twee kabels met een diameter van 8mm geleiden en indien nodig opnieuw geopend en gesloten worden.

bekabeling en leidingwerk -langs een rand- ontwikkeld - EdgeClip

Art.-nr. 151-00161 Type EC27
Bevestigingselementen met EdgeClip onderscheiden zich door eenvoudige montage. De clip wordt met de hand op een aluminium rand (dikte 1-3mm) geklemd, daarmee is de montage volledig afgerond. Het type EC27 kan meerdere kabels met een totale diameter tussen 15- 22mm geleiden en indien nodig opnieuw geopend en gesloten worden.

rand met een dikte van 1-3mm - EdgeClip

Art.-nr. 151-00174 Type EC39
De EdgeClip EC39 wordt eenvoudig op een rand met een dikte van 1-3mm geklemd. Zo kunnen middeld een geïntegreerde clip maximaal 4 kabels met van 4mm² langs modulerande worden geleid.

het achteraf bevestigen van extra bekabeling - OmegaClips

Art.-nr. 156-00036 Type T50ROSC1A
De OmegaClips zijn ontwikkeld om een telkens terugkerend proleem het hoofd te bie

den: het achteraf bevestigen van extra bekabeling. De OmegaClips maken dit probleem eenvoudig hanteerbaar.

kabelmanagementsysteem Helawrap

Kabelbescherming

Art.-nr. 161-64201 Type HWPP16-BK

Het Helawrap kabelmanagementsysteem is die ideale oplossing om in een handomdraai bekabeling te bundelen, beschermen en te bevestigen. Door het bijzondere profiel en de praktische tool HAT kan Helawrap snel en zonder moeite worden verwerkt.

arkeringsveld en transparate beschermfolie

Identificatie middels labels

Art.-nr. 596-22320 Type TAG22TD3-320
Met het witte markeringsveld en de transparate beschermfolie is het label TAG22TD3-320 ideaal voor het markeren van DC-bekabeling op het dak. De beschermfolie wordt over het gemarkeerde gedeelte aangebracht en beschermt deze tegen invloeden van buitenaf, zoals vocht en vuil. Het label is vervaardigd uit zeer UV-bestendig TEDLAR® en wordt in pv-modules veelvuldig toegepast.

Voor het probleemloos printen van labels adviseren wij het labelprogramma  TagPrint PRO en de thermotransferprinters TT420+ en TT4000+.

Deze labels zijn vervaardigd uit flexibel vinylmateriaal zijn eenvoudig om DC-bekabeling te wikkelen en bieden ruim plaats voor voldoende karakters

Art.-nr. 596-12159 Type TAG68-TD1

Deze labels zijn vervaardigd uit flexibel vinylmateriaal zijn eenvoudig om DC-bekabeling te wikkelen en bieden ruim plaats voor voldoende karakters. Dit label kan in combinatie met een beschermlabel uit TEDLAR® ook in de buitenlucht worden toegepast.

Voor het probleemloos bedrukken van labels adviseren wij de speciale software TagPrint PRO en de thermotransferprinters TT420+ en TT4000.

Bundelbanden met een dubbele sluitkop

Niet is het samplepack, wel interessant



Art.-nr. 117-05060 Type T50RDH-W

Bundelbanden met een dubbele sluitkop zijn ideaal om bekabeling middels een componente te bundelen en te fixeren. De dubbele kop zorgt voor een 8-vorm, waarbij de ene lus wordt gebruikt om te bundelen, de andere om te bevestigen.

extreem hoge krimpverhouding, Heavy duty krimpkous

Type HA67

Heavy duty krimpkous met extreem hoge krimpverhouding, ontworpen om grote verschillen tussen grote conncetoren en dunne bekabeling te overbruggen. De thermoplastische, van lijm voorziene kous biedt een goede bescherming tegen omgevingsinvloeden, een excellente isolatie, een uitstekende bescherming tegen schurende werking en is slagvast.  Voor isolatie, afdichting van doorvoeren en bescherming bij grote verschillen in afmetingen tussen conncetoren en bekabeling.

handgereedschap voor het afbinden van polyamide bundelbanden tot een breedte van 4.8mm - MK7

Art.-nr. 110-07000 Type  MK7HT

De MK7 is een universeel inzetbaar handgereedschap voor het afbinden van polyamide bundelbanden tot een breedte van 4.8mm en heeft een ergonomisch design.  De MK7 beschikt over een drietraps trekkracht-snelregeling, waarbij op elke trap een fijninstelling mogelijk is.
