Bundelband klemvoet 3-6mm 200x4,6 UV-zwart
Art.-Nr. 156-00843 | T50ROSEC23-PA66W-BK |

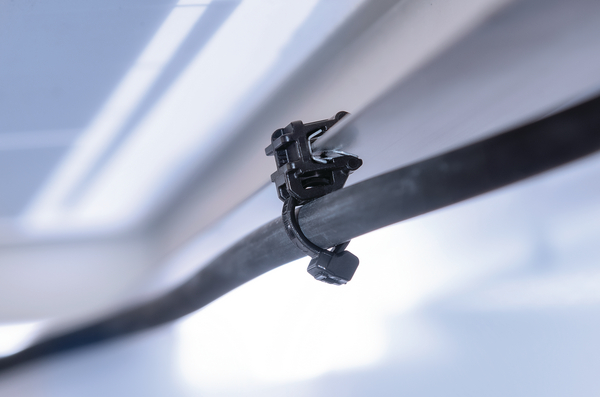

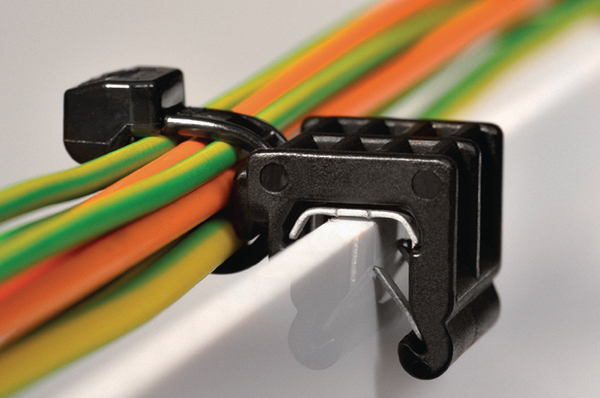

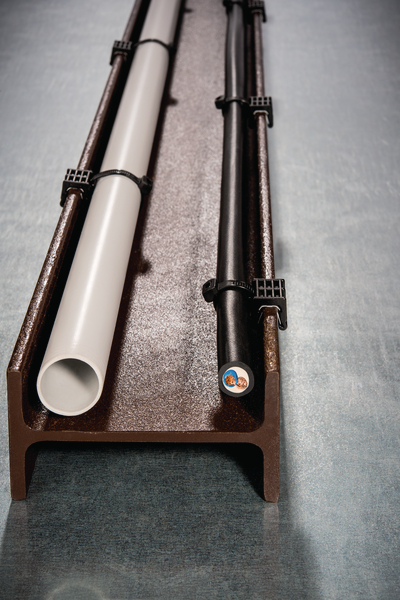

T50ROSEC23, de bundel wordt parallel aan de rand geleid.

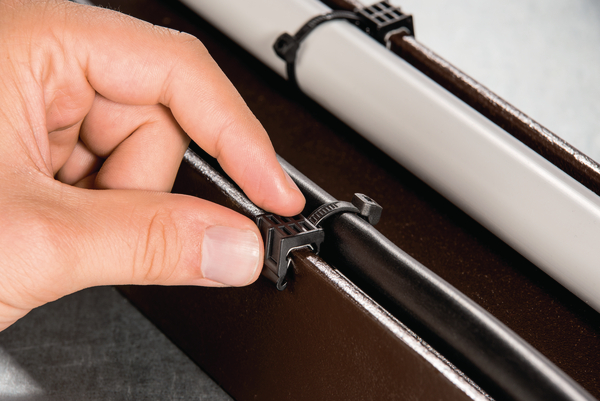

Edge Clip is gemakkelijk aan te brengen op plastic en metalen platen zonder dat er een montagegat nodig is.

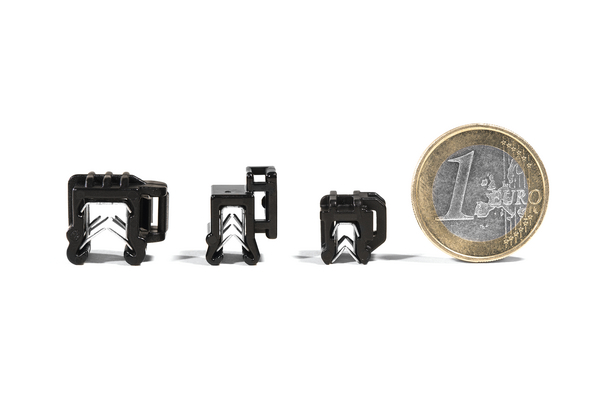

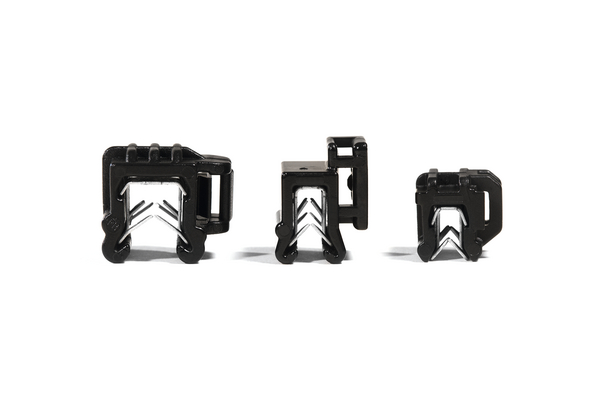

Vijf maten (0,5 - 8,0 mm paneeldikte) in één foto.

Connector Clips hebben verschillende configuraties van bevestigingspunten om tegemoet te komen aan de vele connectoren op de markt.

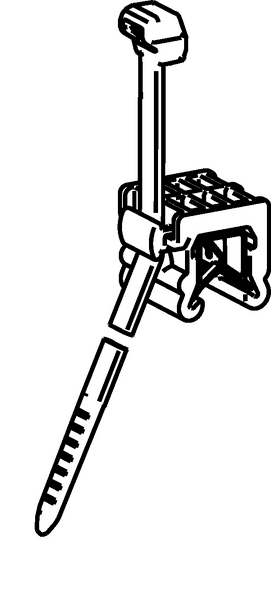

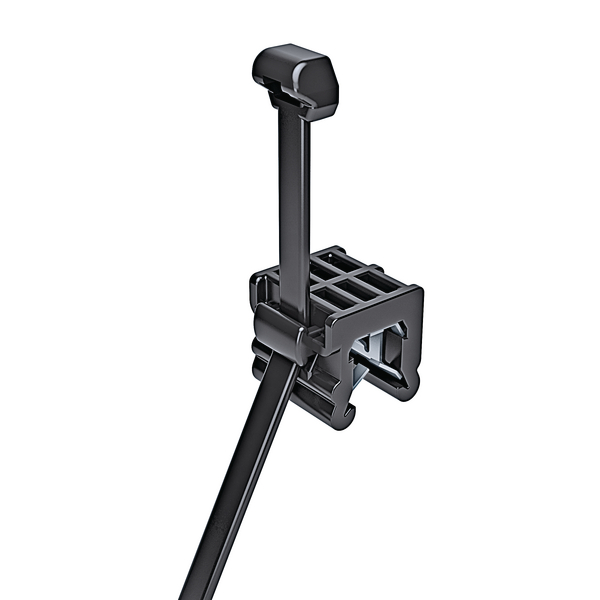

2-delige bundelband met EdgeClip, vooraf geassembleerd
sluitkop kan in de juiste positie worden gebracht
voor bundeldiameters vanaf 1 mm
voor randen van 3 - 6 mm

Toevoegen aan favorieten

Vraag nu uw individuele offerte aan

Prijsopgave aanvragen

Zoek een distributeur bij u in de buurt

Download CAD-Download

Meer producten uit deze productgroep:

Bevestigingsbanden 2-delig voor randbevestiging, 3,0 - 6,0 mm >

Basisgegevens

Toepassing	Deze bevestigingsoplossing is ideaal indien montagegaten niet kunnen worden aangebracht of waar hoge temperaturen het gebruik van plakzadels onmogelijk maakt. Het systeem wordt toegepast voor het bundelen en bevestigen van bekabeling, slangen en leidingwerk in de automobielindustrie, harnessmaking, paneelbouw enzovoort.
Artikelomschrijving	Bundelband klemvoet 3-6mm 200x4,6 UV-zwart
Bevestigingsmethode	EdgeClip, zijdelings, samengesteld, 2-delig
Bundelbanden	Polyamide 6.6 UV-bestendig (PA66W)
GLOBAL PART DESCRIPTION	T50ROSEC23-PA66W-BK
Hersluitbare sluitkop ja/nee	nee
Hoeveelheid per	zak
Inhoud	500st.
Kleur	zwart (BK)
Markeringsvlak positie	geen
Materiaal	Polyamide 6.6 UV-bestendig (PA66W)
Min. spankracht	225N
Nettogewicht	0.003442kg
Productbeschrijving	Verkrijgbaar met zowel 'binnen' als 'buiten' vertande banden verbindt deze tweedelige assemblages eenvoudigweg op een rand met diktes van 3,0 tot 6,0 mm. De hoge 'pull-off'-krachten zijn te wijten aan het geïntegreerde metaal klem. Er zijn verschillende EdgeClip-variaties beschikbaar. Met één versie kunnen kabels parallel aan de rand lopen, terwijl een andere installatie 90 graden naar de rand kan worden geïnstalleerd. De clip wordt eenvoudig met de hand aangedrukt en stevig op zijn plaats gehouden door de geïntegreerde metalen klem. Er is geen bevestigingsgat nodig. Gecombineerd met de buitenvertande (OS) -binders, speciaal ontworpen om kabels te beschermen tegen schuren en slijtage, biedt de EdgeClip-familie een uitstekende bevestigingsoplossing.
Productfamilie	EdgeClip-serie, 3,0 - 6,0 mm, fixatie zijdelings
Productgroep	Bevestigingsbanden 2-delig voor randbevestiging, 3,0 - 6,0 mm
Type	T50ROSEC23
Type	156-00843
USP uniek verkoop argument	voor krappe bundeling
UV-bestendig ja/nee	ja
Uitvoering	buitenvertand
Voetdeel	Polyamide 6.6 UV-bestendig (PA66W)

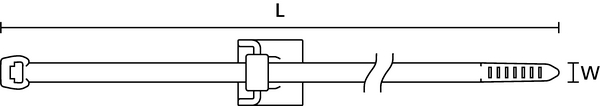

Technische informatie


Breedte (W)	4.6mm
Breedte (W2)	15.9mm
Bundel diameter	1.0-45.0mm
Bundel diameter ⌀ max.	45.0mm
Bundel diameter ⌀ min.	1.0mm
Dikte (T)	1.3mm
Hoogte (H)	1.3mm
Hoogte (H2)	14.6mm
Lengte (L)	200.0mm
Lengte (L2)	14.8mm
Plaatdikte	3 - 6 mm

Download

Goedkeuringen en Specificaties

Certificering
Gebruikstemperatuur - °C	-40 °C tot +85 °C
Gevaargoed	nee
Halogeenvrij	ja
RoHS conform	ja

Logistieke- en verpakkingsinformatie


Douanestatistieknummer	39269097
EAN / GTIN	4031026435107
Land van oorsprong	DE
Minimum bestelhoeveelheid	500
PL1 - Breedte	0.45m
PL1 - Gewicht	1.750135kg
PL1 - Hoeveelheid	500
PL1 - Hoogte	0.2m
PL1 - Lengte	0.395m
PL1 - Type	zak
PL1 - Volume	0.03555m³
PL3 - Breedte	0.386m
PL3 - Gewicht	11.32081kg
PL3 - Hoeveelheid	3000
PL3 - Hoogte	0.368m
PL3 - Lengte	0.584m
PL3 - Type	doos
PL3 - Volume	0.083m³
PL4 - Breedte	0.8m
PL4 - Gewicht	156.84kg
PL4 - Hoeveelheid	36000
PL4 - Hoogte	1.248m
PL4 - Lengte	1.2m
PL4 - Type	pallet
PL4 - Volume	1.198m³
