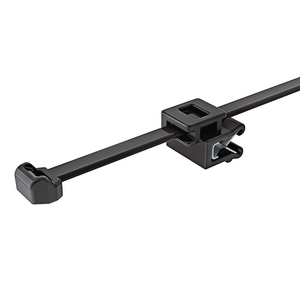

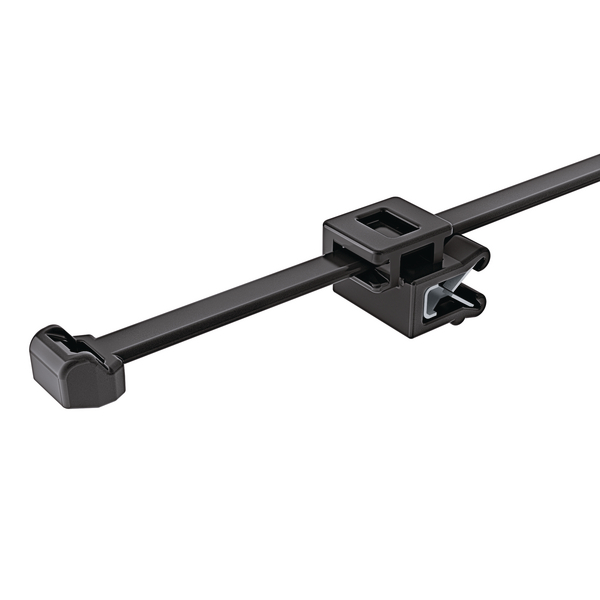

Bevestigingsbanden 2-delig voor randbevestiging, 1,0 - 3,0 mm : T50ROSEC5A

Bundelband klemvoet 1-3mm 200x4,6 HS-zwart, Artikelnummer: 150-40591

Eigenschappen

  • 2-delige bundelband met EdgeClip, vooraf geassembleerd
  • sluitkop kan in de juiste positie worden gebracht
  • types EC9, EC10, EC21 en EC22 voor bundeldiameters van 1 mm
  • voor randen van 1-3 mm

Goedkeuringen en normen

Toepassing

De combinatie van EdgeClip en bundelband vormt een zeer goed alternatief voor toepassingen, waarbij boorgaten onacceptabel zijn en waarbij verlijming op grond van hoge temperaturen niet mogelijk is. De EdgeClip-familie wordt o.a. gebruikt voor bundeling en bevestiging van kabelbomen en slangen in verlichtingsarmaturen, de paneelbouw en in de automobielindustrie.

EdgeClip-serie is voor de volgende industriële branches geschikt

Aantal zijden voor invoer bundelband 4
Anti rotatie (ja/nee) YES
Artikelomschrijving Bundelband klemvoet 1-3mm 200x4,6 HS-zwart
Bevestigingsmethode EdgeClip, zijdelings, samengesteld, 2-delig
Gereedschappen MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9
GLOBAL PART DESCRIPTION T50ROSEC5A-PA66HS/PA66HIRHS-BK
Hersluitbare sluitkop ja/nee nee
Hoeveelheid per zak
Inhoud 500st.
Kenmerken en voordelen 2 Met de bevestigingsbanden uit de EdgeClip-familie kan bekabeling of leidingwerk parallel of haaks ten opzichte van de rand worden geleid. Bij de tweedelige uitvoeringen kan de clip over de bundelband worden verschoven. Hierdoor kan de clip zowel tijdens de montage als bij de inbouw in de optimale positie t.o.v. de bandsluiting worden gedraaid. Voor randdiktes tot 3,0 mm zijn tevens eendelige banden T50SOSEC12E en T50SOSEC13E leverbaar. Deze eendelige banden zijn ontwikkeld voor de kleinste bundeldiameters van 1,0 mm, bijv. voor losse aders (evenals de uitvoeringen EC9, EC10, EC21 en EC22).
Kleur zwart (BK)
Markeringsvlak positie geen

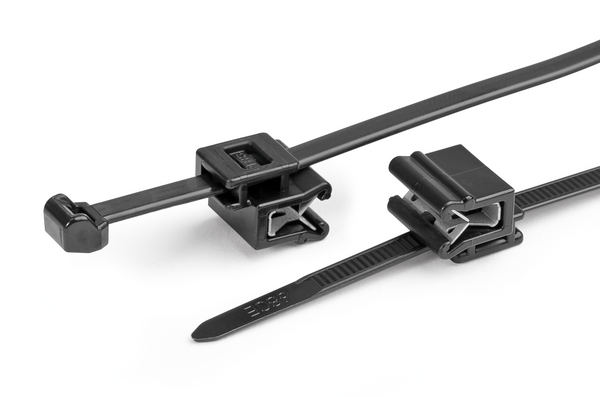

Productbeschrijving Verkrijgbaar met zowel 'binnen' als 'buiten' vertande banden klem deze tweedelige assemblage eenvoudigweg op een rand met diktes van 1,0 tot 3,0 mm. De hoge 'pull-off' krachten zijn te wijten aan de geïntegreerde metalen klem. Er zijn verschillende Edge Clip-variaties beschikbaar. Met één versie kunnen kabels parallel aan de rand lopen, terwijl een andere installatie 90 graden naar de rand kan worden geïnstalleerd. De clip wordt eenvoudig met de hand aangedrukt en stevig op zijn plaats gehouden door de geïntegreerde metalen klem. Er is geen bevestigingsgat nodig. Gecombineerd met de buitenste gekartelde (OS) -binders, speciaal ontworpen om kabels te beschermen tegen schuren en slijtage, biedt de Edge Clip-familie een uitstekende bevestigingsoplossing.
Productfamilie EdgeClip-serie
Productgroep Bevestigingsbanden 2-delig voor randbevestiging, 1,0 - 3,0 mm
Uitvoering buitenvertande uitvoering

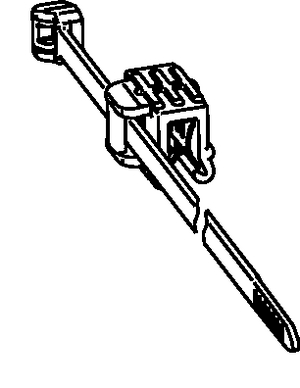

Breedte (W) 4.6mm
Breedte (W2) 10.0mm
Bundel diameter ∅ max. 45.0mm
Bundel diameter ∅ min. 4.0mm
Dikte (T) 1.2mm
Hoogte (H) 1.3mm
Hoogte (H2) 15.5mm

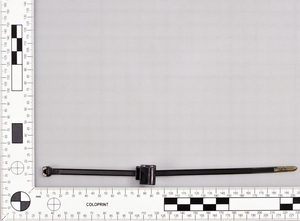

Lengte (L) 200mm
Lengte (L2) 14.0mm
Min. spankracht 225N
Brandbaarheid UL94 HB
Bundelbanden Polyamide 6.6 hitte bestendig (PA66HS)
Certificering
Gebruikstemperatuur - °C -40 °C tot +105 °C
Gebruikstemperatuur voetje -40 °C tot +105 °C
Gevaargoed nee
Materiaal Polyamide 6.6 hitte bestendig (PA66HS), Polyamide 6.6 slagvast, hitte bestendig (PA66HIRHS)
Voetdeel Polyamide 6.6 slagvast, hitte bestendig (PA66HIRHS)
EAN / GTIN 4031026203294
Gewicht 1.419kg
Minimum bestelhoeveelheid 500

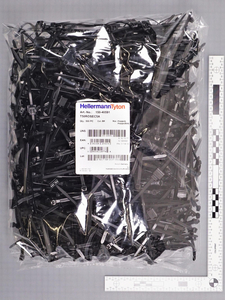

PL1 - Breedte 0.3m
PL1 - Gewicht 1.419001kg
PL1 - Hoeveelheid 500
PL1 - Hoogte 0.1m
PL1 - Lengte 0.35m
PL1 - Type zak
PL1 - Volume 0.0105
PL3 - Breedte 0.386m
PL3 - Gewicht 12.172008kg
PL3 - Hoeveelheid 4000
PL3 - Hoogte 0.368m
PL3 - Lengte 0.584m
PL3 - Type karton
PL3 - Volume 0.083
PL4 - Breedte 0.8m
PL4 - Gewicht 167.064kg
PL4 - Hoeveelheid 48000
PL4 - Hoogte 1.249m
PL4 - Lengte 1.2m
PL4 - Type pallet
PL4 - Volume 1.199
ETIM60Key EC000046
