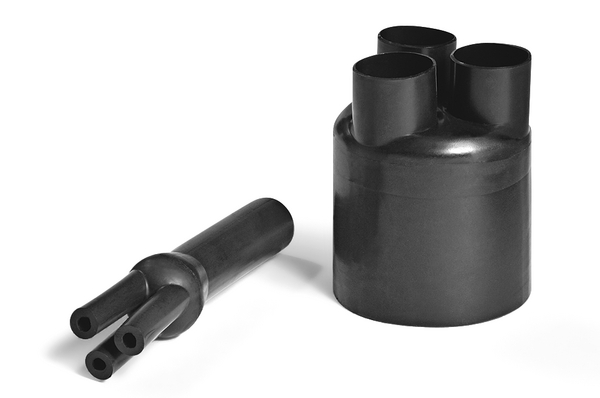

Vormstuk voor 3-voudige aftakking, breakout boot 342-1-B8W2

Helashrink serie 300, in line, laagspanning, Artikelnummer: 403-42006

300-serie voor krimp / na vrije krimp.

Eigenschappen

  • snel en eenvoudig te monteren isolatie voor kabelsplitsing
  • lijmlaag om mechanische spanning in de kabelboom te reduceren

Goedkeuringen en normen

Toepassing

Verdeelvormstukken worden vervaardigd uit vernet, vlamvertragend polyolefine. Daardoor bieden deze vormstukken een uitstekende elektrische en mechanische bescherming, zodat ze zowel binnen als buiten kunnen worden toegepast.

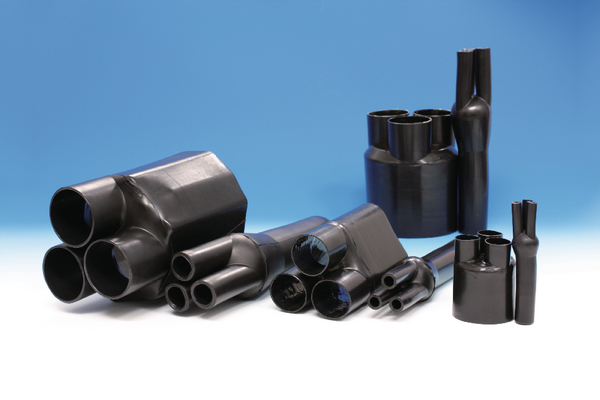

Meervoudige vormstukken worden geleverd met een lijmcoating aan de binnenzijde voor een betrouwbare bescherming tegen omgevingsinvloeden en zijn leverbaar voor 2-, 3-, 4-, 5- en 6-aderige kabels.

Helashrink serie 300, in line, laagspanning is voor de volgende industriële branches geschikt

Artikelomschrijving Krimpend verdeelstuk 3-voudig 400-185
Gereedschappen H5002, H5004, E4500
GLOBAL PART DESCRIPTION 342-1-B8W2-PO-X-BK
Hoeveelheid per zak
Inhoud 1st.
Kleur zwart (BK)
Krimpverhouding tot 3:1
Productfamilie Helashrink serie 300, in line, laagspanning
Productgroep Vormstuk voor 3-voudige aftakking, breakout boot
Uitvoering voor 3-aderige kabels
Bundel diameter ∅ max. 400mm
Bundel diameter ∅ min. 185mm
Draad afmeting (mm²) 185-400mm
Flexibiliteit semi-flexibel

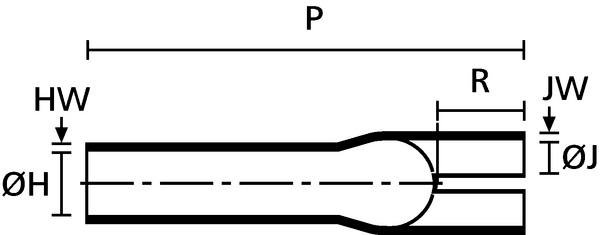

HW ± 20 % 4.0mm
JW ± 20 % 3.5mm
Maat bij uitlevering ∅ D 110.0mm
Na vrije krimp ∅ d 35.0mm
P ± 10 % 230.0mm
R ± 10 % 45.0mm

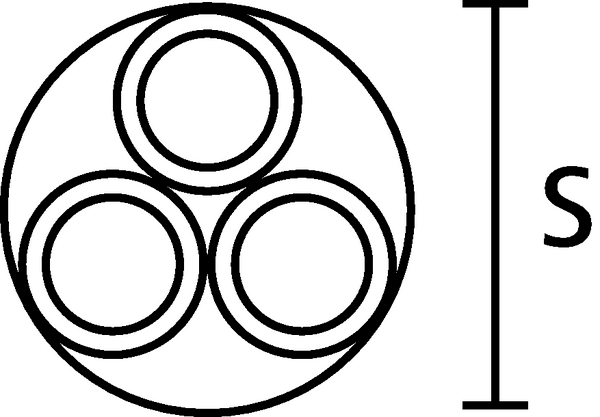

S nom 65.0mm

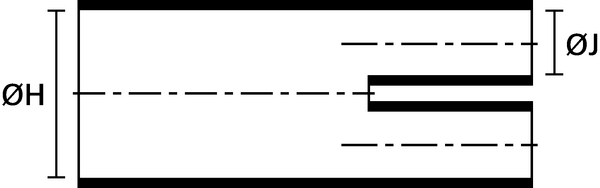

ØH max b 35.0mm
ØH min. a 110.0mm
ØJ max b 17.5mm
∅J min. a 40.0mm
Brandbaarheid ASTM D635
Certificering
Diëlektrische sterkte 15 kV / mm
Gebruikstemperatuur - °C -55 °C tot +100 °C
Gevaargoed nee
Lijm W2
Materiaal Polyolefine vernet (PO-X)
Minimale krimptemperatuur - °C +135 °C
Treksterkte 15MPa
EAN / GTIN 5022660458613
Gewicht 4.55kg
Minimum bestelhoeveelheid 25
PL1 - Breedte 0.4m
PL1 - Gewicht 4.55kg
PL1 - Hoeveelheid 25
PL1 - Hoogte 0.48m
PL1 - Lengte 0.4m
PL1 - Type zak
PL1 - Volume 0.0768
ETIM50Key EC002464
ETIM60Key EC002464
