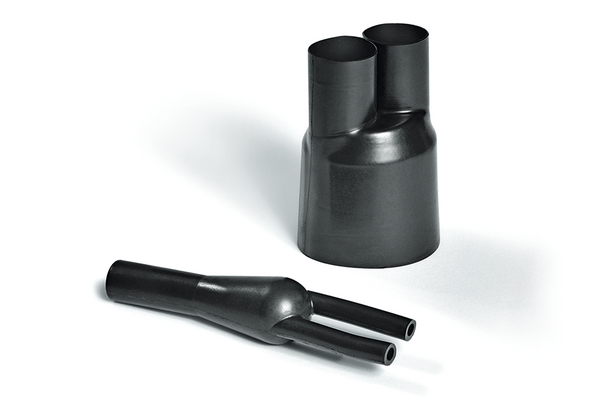

Vormstuk voor 2-voudige aftakking, breakout boot 223-2-B8W

Helashrink serie 200, in line, laagspanning, Artikelnummer: 402-23058

223-2 voor krimp / na vrije krimp.

Eigenschappen

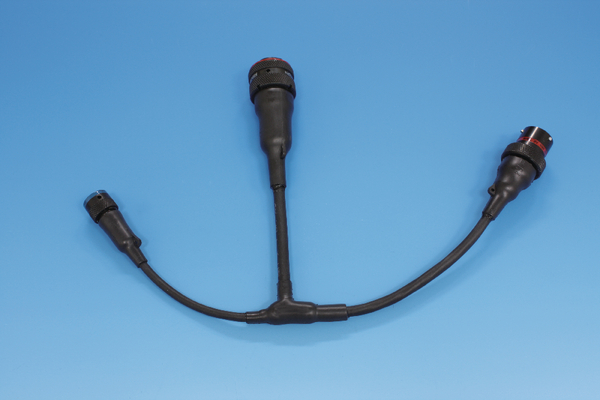

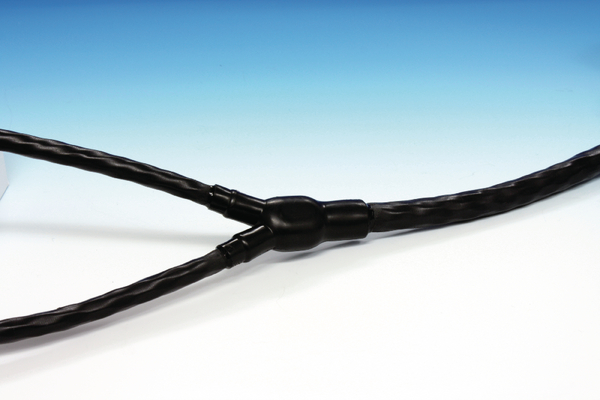

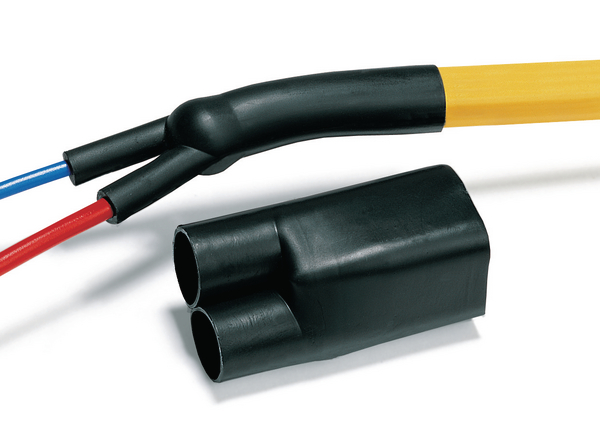

  • snel en eenvoudig te monteren isolatie voor kabelsplitsing, waar kabel splitst in individuele aders
  • lijmlaag om mechanische spanning in de kabelboom te reduceren

Goedkeuringen en normen

Toepassing

Verdeelvormstukken worden vervaardigd uit vernet, vlamvertragend polyolefine. Daardoor bieden deze vormstukken een uitstekende elektrische en mechanische bescherming, zodat ze zowel binnen als buiten kunnen worden toegepast.
Meervoudige vormstukken worden geleverd met een lijmcoating aan de binnenzijde voor een betrouwbare bescherming tegen omgevingsinvloeden en zijn leverbaar voor 2-, 3-, 4-, 5- en 6-aderige kabels.

Helashrink serie 200, in line, laagspanning is voor de volgende industriële branches geschikt

Artikelomschrijving Krimpend verdeelstuk 2-voudig 35,0-4,0
Gereedschappen H5002, H5004, E4500
GLOBAL PART DESCRIPTION 223-2-B8W-PO-X-BK
Hoeveelheid per zak
Inhoud 1st.
Kleur zwart (BK)
Krimpverhouding tot 3:1
Productfamilie Helashrink serie 200, in line, laagspanning
Productgroep Vormstuk voor 2-voudige aftakking, breakout boot
Uitvoering voor 2-aderige kabels
Bundel diameter ∅ max. 35.0mm
Bundel diameter ∅ min. 4.0mm
Draad afmeting (mm²) 4.0-35.0mm
Flexibiliteit semi-flexibel

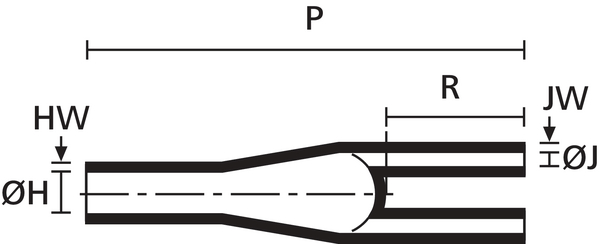

HW ± 20 % 1.5mm
JW ± 20 % 1.2mm
Maat bij uitlevering ∅ D 33.0mm
Na vrije krimp ∅ d 9.4mm
P ± 10 % 94.0mm
R ± 10 % 30.0mm

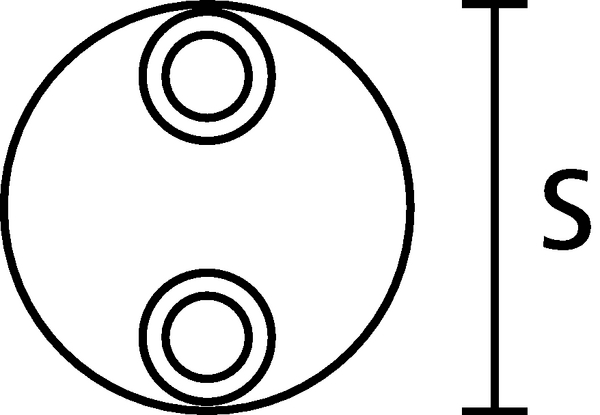

S nom 20.0mm

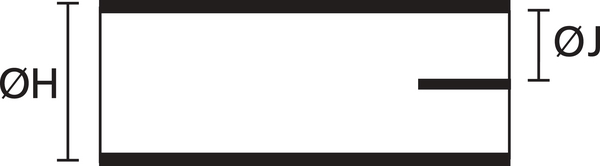

ØH max b 9.4mm
ØH min. a 33.0mm
ØJ max b 4.1mm
ØK max b 4.1mm
ØK min a 17.5mm
∅J min. a 17.5mm
Brandbaarheid ASTM D635
Certificering
Diëlektrische sterkte 15 kV / mm
Gebruikstemperatuur - °C -55 °C tot +100 °C
Gevaargoed nee
Lijm WM250
Materiaal Polyolefine vernet (PO-X)
Minimale krimptemperatuur - °C +135 °C
Treksterkte 15MPa
EAN / GTIN 5022660547942
Gewicht 0.06kg
Minimum bestelhoeveelheid 1
PL1 - Breedte 0.033m
PL1 - Gewicht 0.06kg
PL1 - Hoeveelheid 1
PL1 - Hoogte 0.033m
PL1 - Lengte 0.094m
PL1 - Type st.
PL1 - Volume 0.0001
PL3 - Breedte 0.4m
PL3 - Gewicht 4.5kg
PL3 - Hoeveelheid 200
PL3 - Hoogte 0.27m
PL3 - Lengte 0.6m
PL3 - Type karton
PL3 - Volume 0.0648
ETIM50Key EC002464
ETIM60Key EC002464
