Bundelband klemvoet 3-6mm 200x4,6 HS-zwart zak 500 st.
Art.-Nr. 156-00020 | T50ROSEC20-PA66HS/PA66HIRHS-BK |

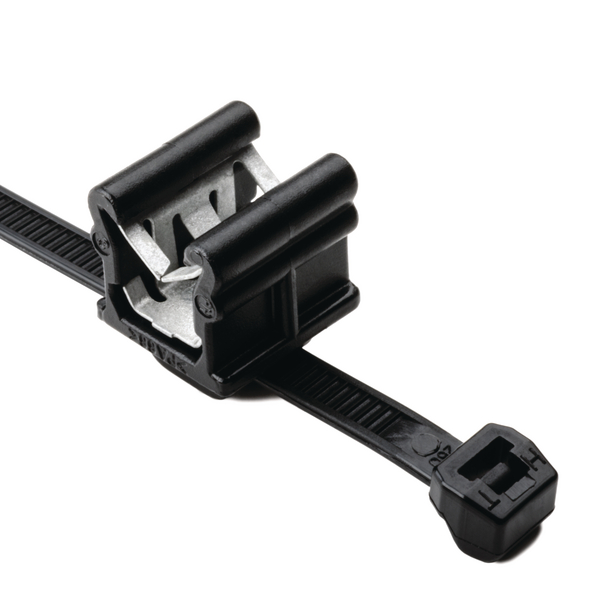

Door de tweedelige assemblage kan de edgeclip langs de bundelband schuiven voor de juiste oriëntatie.

De Mini-EdgeClip familie is onze oplossing voor kleine ruimtes.

Vijf maten (0,5 - 8,0 mm paneeldikte) in één foto.

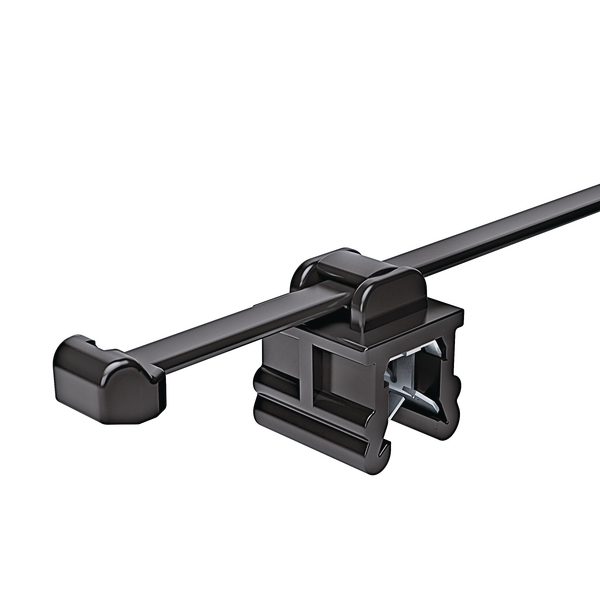

2-delige bundelband met EdgeClip, vooraf geassembleerd
sluitkop kan in de juiste positie worden gebracht
voor bundeldiameters vanaf 1 mm
voor randen van 3-6 mm

Toevoegen aan favorieten

Vraag nu uw individuele offerte aan

Prijsopgave aanvragen

Zoek een distributeur bij u in de buurt

Download CAD-Download

Meer producten uit deze productgroep:

Bevestigingsbanden 2-delig voor randbevestiging, 3,0 - 6,0 mm >

Basisgegevens

Toepassing	Deze bevestigingsoplossing is ideaal indien montagegaten niet kunnen worden aangebracht of waar hoge temperaturen het gebruik van plakzadels onmogelijk maakt. Het systeem wordt toegepast voor het bundelen en bevestigen van bekabeling, slangen en leidingwerk in de automobielindustrie, harnessmaking, paneelbouw enzovoort.
Aantal zijden voor invoer bundelband	2
Anti rotatie (ja/nee)	YES
Artikelomschrijving	Bundelband klemvoet 3-6mm 200x4,6 HS-zwart zak 500 st.
Bevestigingsmethode	EdgeClip, top, samengesteld, 2-delig
Bundelbanden	Polyamide 6.6 hitte bestendig (PA66HS)
GLOBAL PART DESCRIPTION	T50ROSEC20-PA66HS/PA66HIRHS-BK
Hersluitbare sluitkop ja/nee	nee
Hoeveelheid per	zak
Inhoud	500st.
Kleur	zwart (BK)
Markeringsvlak positie	geen
Materiaal	Polyamide 6.6 hitte bestendig (PA66HS), Polyamide 6.6 slagvast, hitte bestendig (PA66HIRHS)
Min. spankracht	225N
Nettogewicht	0.003472kg

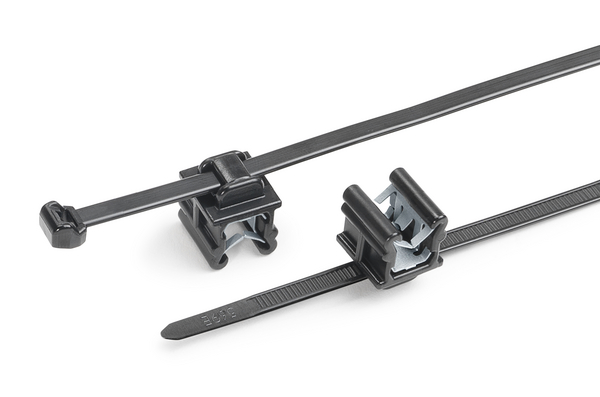

Productbeschrijving	Verkrijgbaar met zowel 'binnen' als 'buiten' vertande banden verbindt deze tweedelige assemblages eenvoudigweg op een rand met diktes van 3,0 tot 6,0 mm. De hoge 'pull-off'-krachten zijn te wijten aan het geïntegreerde metaal klem. Er zijn verschillende EdgeClip variaties beschikbaar. Met één versie kunnen kabels parallel aan de rand lopen, terwijl een andere installatie 90 graden naar de rand kan worden geïnstalleerd. De clip wordt eenvoudig met de hand aangedrukt en stevig op zijn plaats gehouden door de geïntegreerde metalen klem. Er is geen bevestigingsgat nodig. Gecombineerd met de buitenvertande (OS) -binders, speciaal ontworpen om kabels te beschermen tegen schuren en slijtage, biedt de EdgeClip familie een uitstekende bevestigingsoplossing.
Productfamilie	EdgeClip-serie, 3,0 - 6,0 mm, fixatie bovenzijde
Productgroep	Bevestigingsbanden 2-delig voor randbevestiging, 3,0 - 6,0 mm
Type	T50ROSEC20
Type	156-00020
USP uniek verkoop argument	voor krappe bundeling
Uitvoering	buitenvertand
Voetdeel	Polyamide 6.6 slagvast, hitte bestendig (PA66HIRHS)

Technische informatie


Breedte (W)	4.6mm
Breedte (W2)	14.0mm
Bundel diameter	1.0-45.0mm
Bundel diameter ⌀ max.	45.0mm
Bundel diameter ⌀ min.	1.0mm
Dikte (T)	1.3mm
Hoogte (H)	1.3mm
Hoogte (H2)	17.8mm
Lengte (L)	200.0mm
Lengte (L2)	14.8mm
Plaatdikte	3 - 6 mm

Download

Goedkeuringen en Specificaties

Brandbaarheid	UL94 HB
Certificering
Gebruikstemperatuur - °C	-40 °C tot +105 °C
Gebruikstemperatuur voetje	-40 °C tot +105 °C
Gevaargoed	nee
Halogeenvrij	ja
RoHS conform	ja

Logistieke- en verpakkingsinformatie


Douanestatistieknummer	39269097
EAN / GTIN	4031026250014
Land van oorsprong	DE
Minimum bestelhoeveelheid	500
PL1 - Breedte	0.3m
PL1 - Gewicht	1.765kg
PL1 - Hoeveelheid	500
PL1 - Hoogte	0.1m
PL1 - Lengte	0.46m

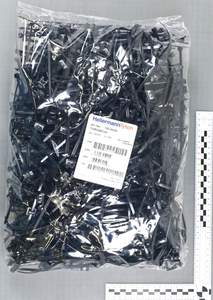

PL1 - Type	zak
PL1 - Volume	0.0138m³
PL3 - Breedte	0.386m
PL3 - Gewicht	11.41kg
PL3 - Hoeveelheid	3000
PL3 - Hoogte	0.368m
PL3 - Lengte	0.584m
PL3 - Type	doos
PL3 - Volume	0.083m³
PL4 - Breedte	0.8m
PL4 - Gewicht	157.92kg
PL4 - Hoeveelheid	36000
PL4 - Hoogte	1.248m
PL4 - Lengte	1.2m
PL4 - Type	pallet
PL4 - Volume	1.198m³
