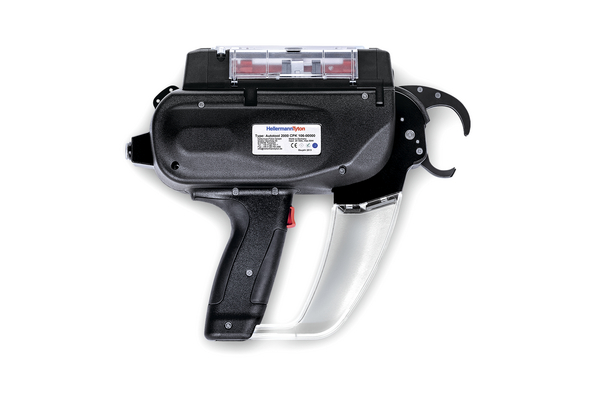

Automatisch bundelen tot Ø 20 mm : Autotool 2000 CPK

Machine voor automatisch bundelen, bandjes 100x2,5, Artikelnummer: 106-00000

Eigenschappen

  • elektronisch werkend automatisch bundelsysteem
  • voeding verzorgt door Power Pack.
  • Primair: 230/115 VAC
  • Secundair: 25,2 VDC max. 50W
  • plaatsing middels ophanginrichting of statief

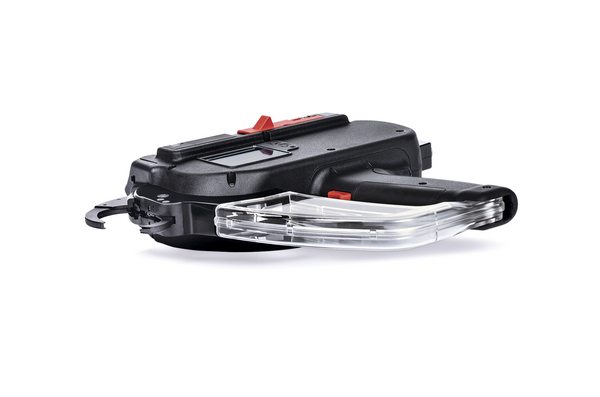

  • handgreep kan worden verwijderd om ruimte te besparen, bijvoorbeeld in machines
  • bundelingen met hoge reproduceerbaarheid tot ø 20 mm
  • elektrische regeling en bewaking van het bundelproces
  • inclusief HT Data Management CPK-software, voor procesbewaking
  • gebruiksvriendelijk menu, in diverse talen
  • instelbare cyclustijden tussen 0,8 en 1,2 sec.

Goedkeuringen en normen

Toepassing

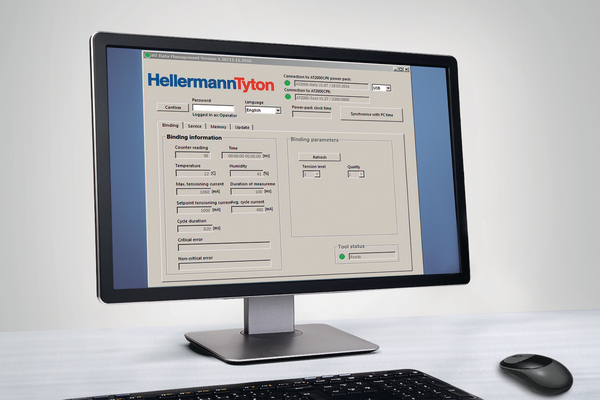

De Autotool 2000 CPK is een elektrisch bediend en geautomatiseerd bundelbandsysteem. Het is ontwikkeld om bundelingsprocessen te versnellen en de productie efficiënter te maken. Naast de hoge snelheidsbundeling wordt dit bundelbandsysteem gekenmerkt door zijn eenvoudige bediening en gebruiker -vriendelijke ergonomie De Autotool 2000 CPK biedt een display voor de instellingen en gebruikersinformatie in 20 talen. Een hoofdkenmerk van de Autotool 2000 CPK is de software "HT Data Management CPK".
Met deze functie kan de tool eenvoudig worden ingesteld voor klantentoepassingen. De parametrering kan eenvoudig via de computer worden uitgevoerd. Bovendien biedt de "HT Data Management CPK" een exportfunctie voor de opgeslagen productiegegevens en verdere servicefuncties. Daarom zorgt het voor een consistente documentatie voor elk bindend proces via de tool. De firmware van de AT2000 CPK-tool maakt verschillende bundel- en snijfuncties mogelijk. Het is mogelijk om een lusdiameter te definiëren en als voorbeeld de lengte van een verlengde riem te kiezen. De functie om te snijden met de afgegeven spanning is van grote waarde, met name voor toepassingen met een zeer flexibel bundelgoed (zoals siliconenkabels).
De Autotool 2000 CPK is bij uitstek geschikt voor het verwerken van grootschalige toepassingen in kabelboominstallaties, automobiel- en industriële bedrijven en in de verpakkingssector. Met de Bench-montagekit CPK of de CPK met luchtvering is de Autotool 2000 CPK geschikt voor zowel stationaire als flexibele toepassingen.

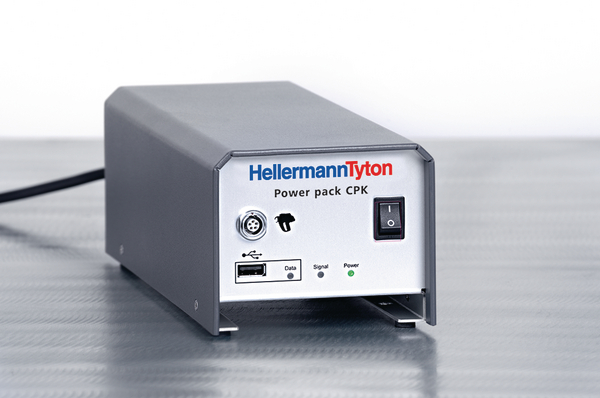

Door het optionele Power Pack CPK met control box te gebruiken, kan de Autotool 2000 CPK worden geïntegreerd in volledig geautomatiseerde productielijnen via een seriële interface. Door de afneembare handgreep is minder montageruimte nodig.

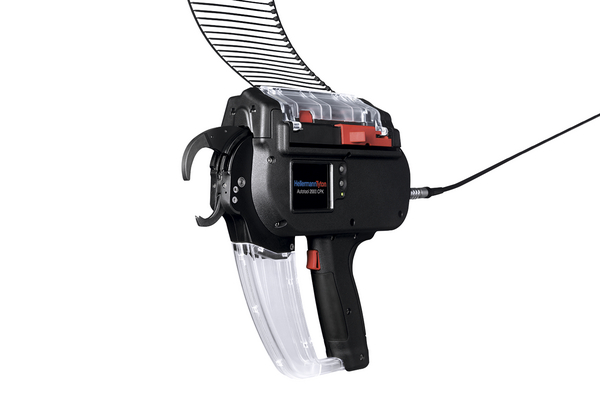

Matten van 50 bundelbanden en rollen van 3500 bundelbanden kunnen worden gebruikt.

Autotool 2000 CPK is voor de volgende industriële branches geschikt

Artikelomschrijving Machine voor automatisch bundelen, bandjes 100x2,5
Behandeling elektrisch
Beknopte omschrijving Autotool 2000CPK is een elektrisch aangedreven automatisch bundelsysteem wat is ontwikkeld om verwerkingstijden drastisch te reduceren. Met een druk op de knop wordt een constante kwaliteit in het bundelen, invoeren en afsnijden gerealiseerd.
Bundelbanden T18RA50, T18RA3500
Geschikt vor bandmateriaal kunststof
GLOBAL PART DESCRIPTION Autotool 2000 CPK-BK
Inhoud 1st.
Kabelboom paneel toebehoren HH20 Bundel Ø max. 20 mm, afstandhouders voor optimaal bundelen, bundelhoogte 45-25 mm
Kenmerken en voordelen 2 In de auto-industrie worden vele ‘bundling clips’ gebruikt, waarop de kabelboom meestal met tape wordt bevestigd. Hiervoor heeft HellermannTyton een nieuwe, veel snellere oplossing ontwikkeld. Met een bundelband aan beide zijde van de drager wordt de clip bevestigd. Door de ribben aan de onderzijde van de balk komt ook het tijdintensieve omwikkelen bij kleine aderdiameters te vervallen. Op grond van de toenemende eisen op de markt zijn er in de toekomst ook bundelbanden met buitenvertanding, die met de AT2000 kunnen worden verwerkt. Hiervoor hoeven slechts kleine veranderingen aan het gereedschap te worden uitgevoerd. Bundelbanden met buitenvertanding hebben als voordeel dat gevoelige bundels niet door de vertanding beschadigd kunnen raken.
Kleur zwart (BK)
Productfamilie Autotool 2000 CPK
Productgroep Automatisch bundelen tot Ø 20 mm
Statief Statief met bediening middels voetpedaal
Toepassing 2 Mobiel, stationair of geïntegreerd in een geautomatiseerde productielijn
Vermogen 50W
Voeding Ingang: 100-240 V wisselstroom, 50/60 Hz Uitgang: 25,2 V d.c., max. 150 W
Voor bundelbandbreedte 2.5 - 2.5mm
Breedte (W) 65.0mm
Bundel diameter ∅ max. 20mm
Bundel diameter ∅ min. 0.7mm
Cyclustijd instelbaar tussen 0,8 sec en 1,2 sec.
Elektrische voeding Elektronisch
Hoogte (H) 245mm
Hoogte sluitkop bundelband 4.2mm
Lengte (L) 285.0mm
Min. spankracht 80N
Sluitkop bundelband breedte 4.6mm
Spankracht Instelbaar
Voedingsspanning 25,2 V
Certificering
Gevaargoed nee
EAN / GTIN 4031026488271
Gewicht 4lbs
Gewicht 1.8kg
Minimum bestelhoeveelheid 1
PL1 - Breedte 0.471m
PL1 - Gewicht 6.5kg
PL1 - Hoeveelheid 1
PL1 - Hoogte 0.144m
PL1 - Lengte 0.383m
PL1 - Type st.
PL1 - Volume 0.02598
PL3 - Breedte 0.49m
PL3 - Gewicht 6.86kg
PL3 - Hoeveelheid 1
PL3 - Hoogte 0.168m
PL3 - Lengte 0.481m
PL3 - Type karton
PL3 - Volume 0.0396
PL4 - Breedte 0.8m
PL4 - Gewicht 89.6kg
PL4 - Hoeveelheid 10
PL4 - Hoogte 1.153m
PL4 - Lengte 1.2m
PL4 - Type pallet
PL4 - Volume 1.107
ETIM60Key EC000453
