Bescherm elke MC4-aansluiting – van installatie tot levenslange werking.

DC-connectoren voor zonnepanelen vormen een cruciale interface in elk PV-systeem.

Onjuiste kabelgeleiding, overmatig buigen of blootliggende connectoren kunnen leiden tot storingen, veiligheidsrisico's en kostbare uitvaltijd.

Niet-beveiligde DC-connectoren zijn vaak:

  • Blootgesteld aan zon, regen, ijs en water.
  • Gevoelig voor overmatige kabelbuiging en knikken.
  • De installatie verliep inconsistent, afhankelijk van de omstandigheden ter plaatse.

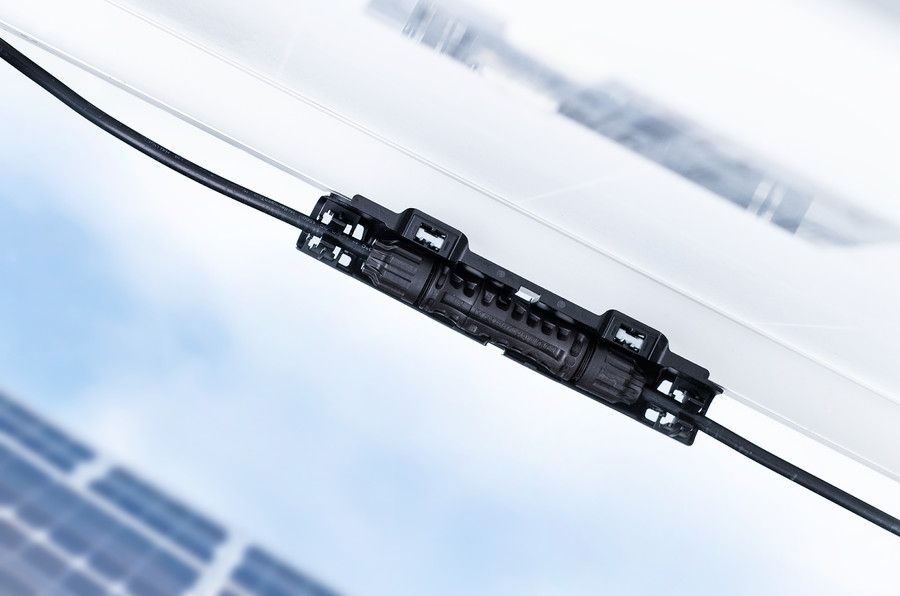

HellermannTyton MC4 connectorhouder

Ontworpen voor veilige installatie zonder gereedschap.

De houder is ontworpen voor MC4- en MC4 Evo 2-compatibele connectoren en is voorzien van twee geïntegreerde EdgeClips die eenvoudig op de randen van standaard aluminium moduleframes kunnen worden geschoven met de hand, zonder gereedschap.

  • Door middel van EdgeClip montage op de randen van de module (1,0–3,0 mm)
  • De connector wordt erin gedrukt door simpelweg de connector erin te duwen.
  • Niet-destructieve ontkoppeling van de connector voor toegang tot de service-installatie.

Belangrijkste voordelen van de MC4-connectorhouder

  • Voorkomt overmatig buigen en knikken van de kabel.
  • Zorgt voor een rechte kabellengte van 20 mm aan beide uiteinden van de connector , conform de installatie-instructies van Stäubli.
  • Gedefinieerde afstand tussen connector en geaard metaal
  • Verminderd brandrisico en verhoogde veiligheid voor technici en dieren
  • Bescherming tegen omgevingsinvloeden: niet langer blootgesteld aan UV-straling, regen, ijs of stilstaand water.
  • Dompel de DC-connectoren niet onder in water.
  • De houders ondersteunen visuele inspecties en inspecties met drones dankzij de nauwkeurig gedefinieerde positionering van de connectoren.
  • Verbetert de efficiëntie van onderhoud en foutdetectie.
  • Helpt de uitvaltijd en de servicekosten op lange termijn te verlagen.
  • Technische compatibiliteit met Stäubli MC4- en MC4 Evo 2-connectoren die alleen geschikt zijn voor krimpen.
  • Geschikt voor gelijkstroomkabels met een diameter van 4, 6 en 10 mm².
  • Past in moduleframes met een speling van slechts 22 mm.
  • Volledig compatibel met een standaard framehoogte van 35 mm voor modules.
  • Kan ook aan de buitenkant worden gemonteerd voor kleinere frameontwerpen.
