MC4-connectorhouder voor betrouwbare gelijkstroominstallaties op zonne-energie
Perfecte gelijkstroomaansluitingen. Altijd.
Bescherm elke MC4-aansluiting – van installatie tot levenslange werking.
DC-connectoren voor zonnepanelen vormen een cruciale interface in elk PV-systeem.
Onjuiste kabelgeleiding, overmatig buigen of blootliggende connectoren kunnen leiden tot storingen, veiligheidsrisico's en kostbare uitvaltijd.

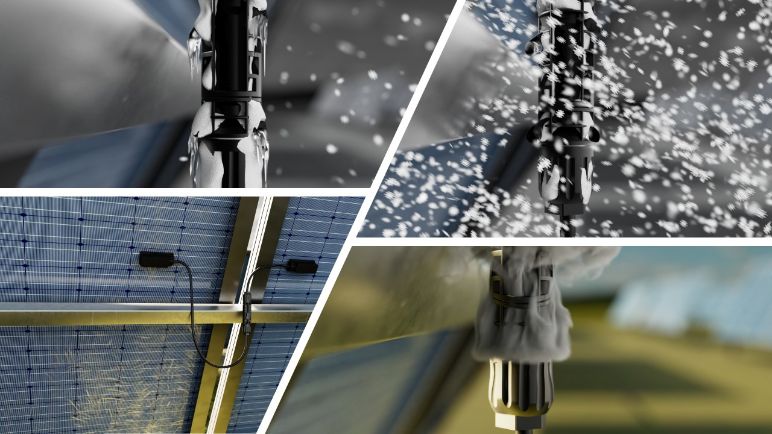

Niet-beveiligde DC-connectoren zijn vaak:
- Blootgesteld aan zon, regen, ijs en water.
- Gevoelig voor overmatige kabelbuiging en knikken.
- De installatie verliep inconsistent, afhankelijk van de omstandigheden ter plaatse.

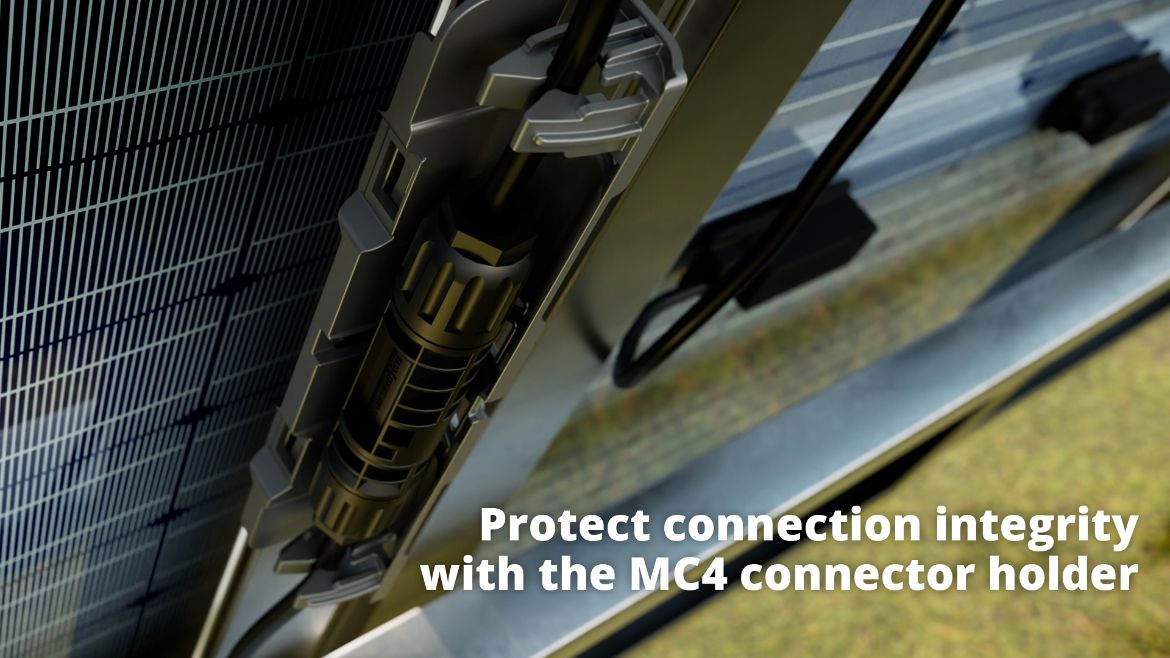

Onze oplossing: MC4-connectorhouder
Ontworpen voor veilige installatie zonder gereedschap.

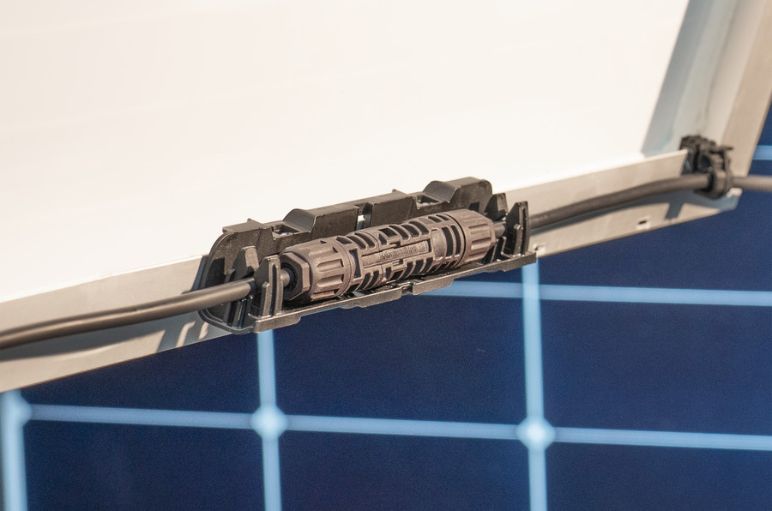

De houder is ontworpen voor MC4- en MC4 Evo 2-compatibele connectoren en
is voorzien van twee geïntegreerde EdgeClips die eenvoudig op de randen van standaard aluminium moduleframes kunnen worden geschoven.
met de hand, zonder gereedschap.
- Door middel van EdgeClip montage op de randen van de module (1,0–3,0 mm)
- De connector wordt erin gedrukt door simpelweg de connector erin te duwen.
- Niet-destructieve ontkoppeling van de connector voor toegang tot de service-installatie.
Bekijk onze video:
over hoe de SPC-DEC1-3SP MC4-connector houder werkt
een gedefinieerde, beschermde en herhaalbare omgeving
voor elke gelijkstroomaansluiting van de zonnepanelen – waardoor installatie gegarandeerd is.
kwaliteit, elektrische veiligheid en betrouwbaarheid van het systeem op lange termijn .
SPC-DEC1-3SP
151-04425Belangrijkste voordelen van de MC4-connectorhouder
Voorkomt overmatig buigen en knikken van de kabel.
Zorgt voor een rechte kabellengte van 20 mm aan beide uiteinden van de connector , conform de installatie-instructies van Stäubli.
Gedefinieerde afstand tussen connector en geaard metaal
Verminderd brandrisico en verhoogde veiligheid voor technici en dieren
Bescherming tegen omgevingsinvloeden: niet langer blootgesteld aan UV-straling, regen, ijs of stilstaand water.
Dompel de DC-connectoren niet onder in water.

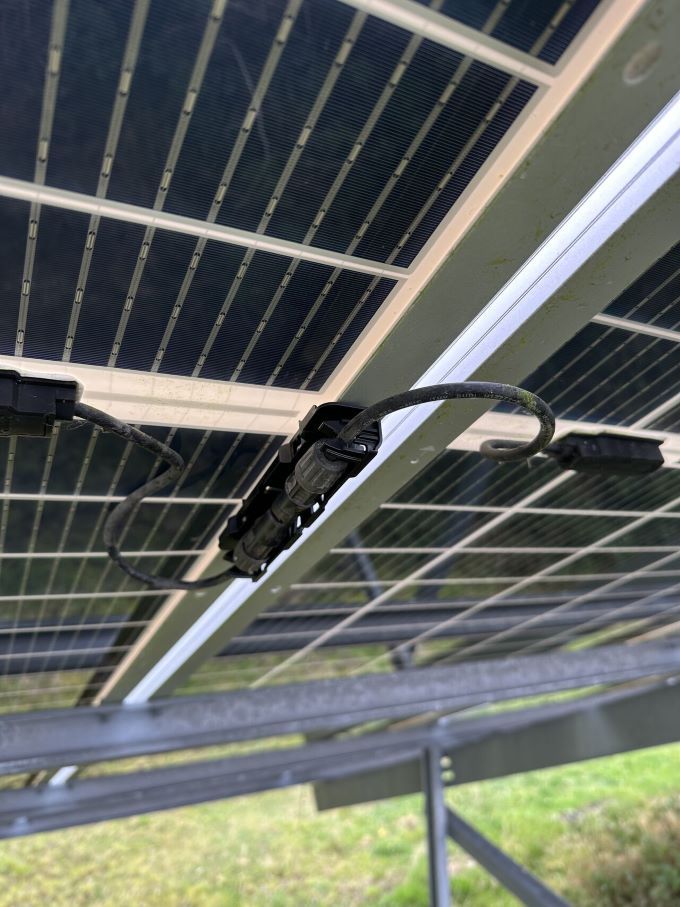

De houders ondersteunen visuele inspecties en inspecties met drones dankzij de nauwkeurig gedefinieerde positionering van de connectoren.
Verbetert de efficiëntie van onderhoud en foutdetectie.
Helpt de uitvaltijd en de servicekosten op lange termijn te verlagen.
Technische compatibiliteit met Stäubli MC4- en MC4 Evo 2-connectoren die alleen geschikt zijn voor krimpen.
Geschikt voor gelijkstroomkabels met een diameter van 4, 6 en 10 mm².
Past in moduleframes met een speling van slechts 22 mm.
Volledig compatibel met een standaard framehoogte van 35 mm voor modules.
Kan ook aan de buitenkant worden gemonteerd voor kleinere frameontwerpen.
